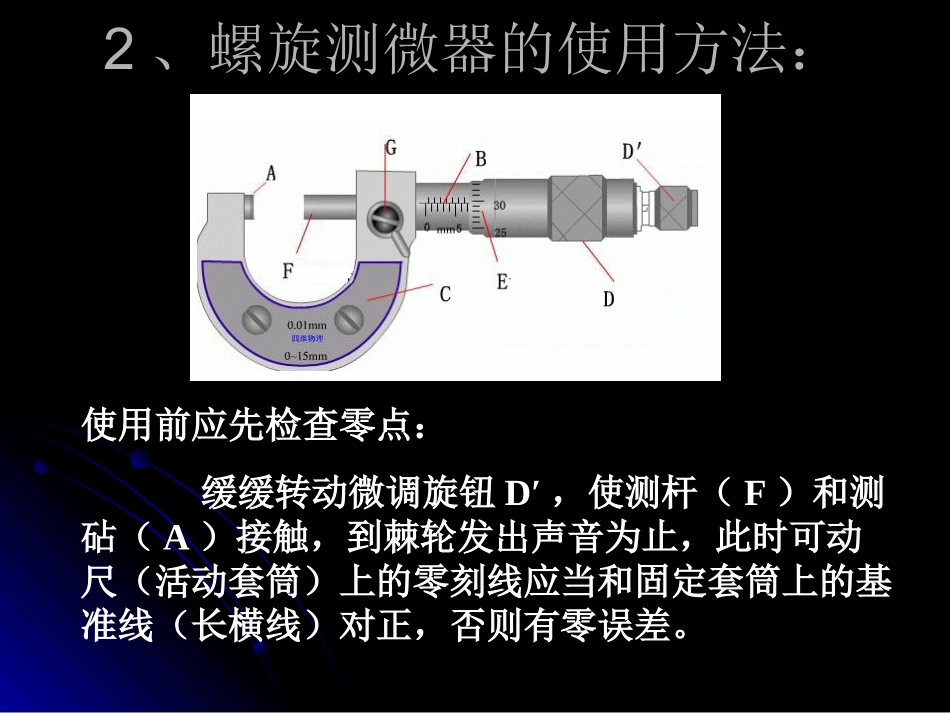

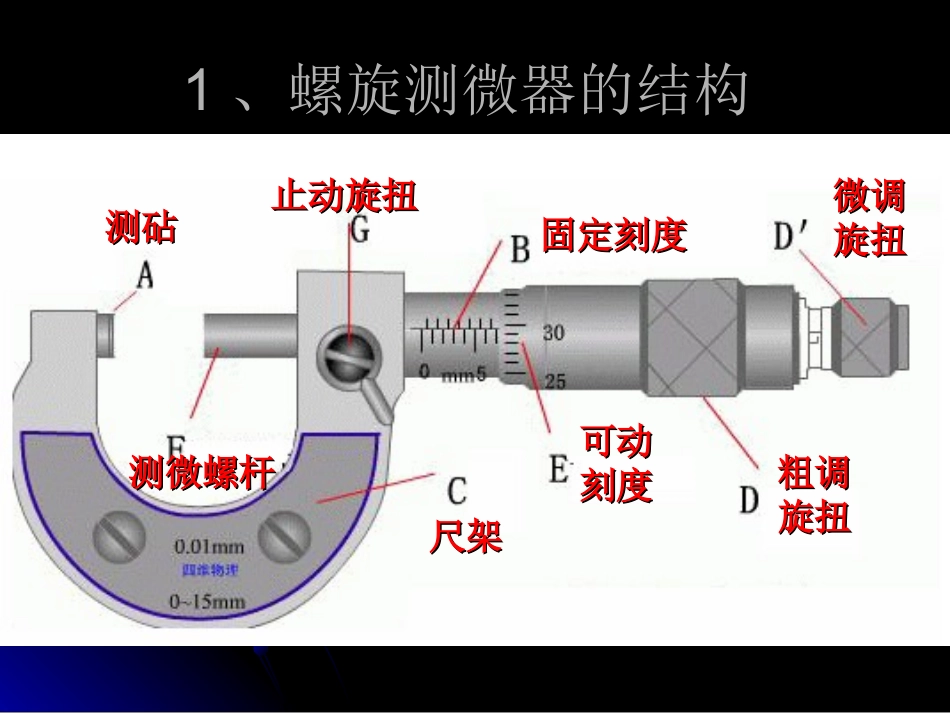

测砧测砧测微螺杆测微螺杆固定刻度固定刻度可动可动刻度刻度粗调粗调旋扭旋扭微调微调旋扭旋扭尺架尺架止动旋扭止动旋扭11、螺旋测微器的结构、螺旋测微器的结构22、螺旋测微器的使用方法：、螺旋测微器的使用方法：使用前应先检查零点：缓缓转动微调旋钮D′，使测杆（F）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。可动刻度的套筒左边框刚好和固定刻度的0mm刻度线重合可动刻度0刻度线刚好和固定刻度的基准线重合当测砧和测微螺杆接触时22、螺旋测微器的使用方法：、螺旋测微器的使用方法：左手持尺架（C），右手转动粗调旋钮D使测杆F与测砧A间距稍大于被测物，放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮G使测杆固定后读数。mm刻度线0.5mm刻度线或半刻度线0.5mm刻度线的特点不标数字mm刻度线的特点只标0、5、10、15等数字33、螺旋测微器的刻度：、螺旋测微器的刻度：基准线mm刻度线不一定在固定刻度下方，也可以在固定刻度的上方。可通过标注的数字来判断。4.14.1螺旋测微器的固定刻度读数方法螺旋测微器的固定刻度读数方法1231、先读固定刻度右侧的最大mm刻度4固定刻度为4mm4.24.2螺旋测微器的半刻度读数方法：螺旋测微器的半刻度读数方法：半刻度线已露出2、再看可动刻度左侧的最大mm刻度与可动刻度之间的半刻度线是否已露出半刻度记为0.5mm4.34.3螺旋测微器的半刻度读数方法：螺旋测微器的半刻度读数方法：2、再看可动刻度左侧的最大mm刻度与可动刻度之间的半刻度线是否已露出半刻度记为0.0mm半刻度线未露出4.34.3螺旋测微器的可动刻度读数方法：螺旋测微器的可动刻度读数方法：3、再看固定刻度的基准线指向可动刻度的具体位置，并估读mm250.00.2501.0※※读数的最后一位数字读数的最后一位数字00，表示精确度，，表示精确度，不能省略不能省略。。可动刻度50等分主尺上的0.5毫米，每等分为0.01mm可动刻度每转1周，测微螺杆就沿轴线直进（或退）0.5毫米，若旋转n个最小分度（包括估读分度），则读数为0.01×n毫米。4.44.4螺旋测微器的读数方法：螺旋测微器的读数方法：1、先读固定刻度2、再读半刻度，若半刻度线已露出，记作0.5mm；若半刻度线未露出，记作0.0mm；3、再读可动刻度（注意估读）。记作n×0.01mm；4、最终读数结果为由于螺旋测微器的读数结果精确到以mm为单位千分位，故螺旋测微器又叫千分尺.固定刻度+半刻度+可动刻度012固定刻度：2是否超过半刻度？是。可动刻度：46.0×0.0145040读数L=固定刻度L=+半刻度+可动刻度5.15.1螺旋测微器的读数训练：螺旋测微器的读数训练：=2.960mm2+0.5+0.46001固定刻度：1是否超过半刻度？是。可动刻度：25.0×0.01253020读数L=固定刻度L=1+0.5+0.250=1.750mm+半刻度+可动刻度5.25.2螺旋测微器的读数训练：螺旋测微器的读数训练：5.35.3螺旋测微器的读数训练：螺旋测微器的读数训练：012固定刻度：2是否超过半刻度？否。可动刻度：34.4×0.01354030读数L=固定刻度L=2+0.0+0.344=2.344mm+半刻度+可动刻度5.45.4螺旋测微器的读数训练：螺旋测微器的读数训练：0固定刻度：0是否超过半刻度？不太清楚。可动刻度：0.6×0.01说明已经超过半刻度线0545读数L=固定刻度L=0+0.5+0.006=0.506mm+半刻度+可动刻度5.55.5螺旋测微器的读数训练：螺旋测微器的读数训练：0固定刻度：0是否超过半刻度？不太清楚。可动刻度：49.6×0.01说明没有超过半刻度线读数L=固定刻度L=0+0.0+0.496=0.496mm+半刻度+可动刻度0545读数训练读数训练mm0mm0.0mm01.03.37mm373.0L读数固定刻度半刻度可动刻度固定刻度+半刻度+可动刻度读数训练读数训练mm0mm5.0mm01.00.22mm720.0L固定刻度半刻度可动刻度固定刻度+半刻度+可动刻度读数训练读数训练mm4mm5.0mm01.05.5mm555.4L固定刻度半刻度可动刻度固定刻度+半刻度+可动刻度读数训练读数训练0.520mm读数训练读数训练8.562mm读数训练读数训练6.123mm读数训练读数训练14.135mm
