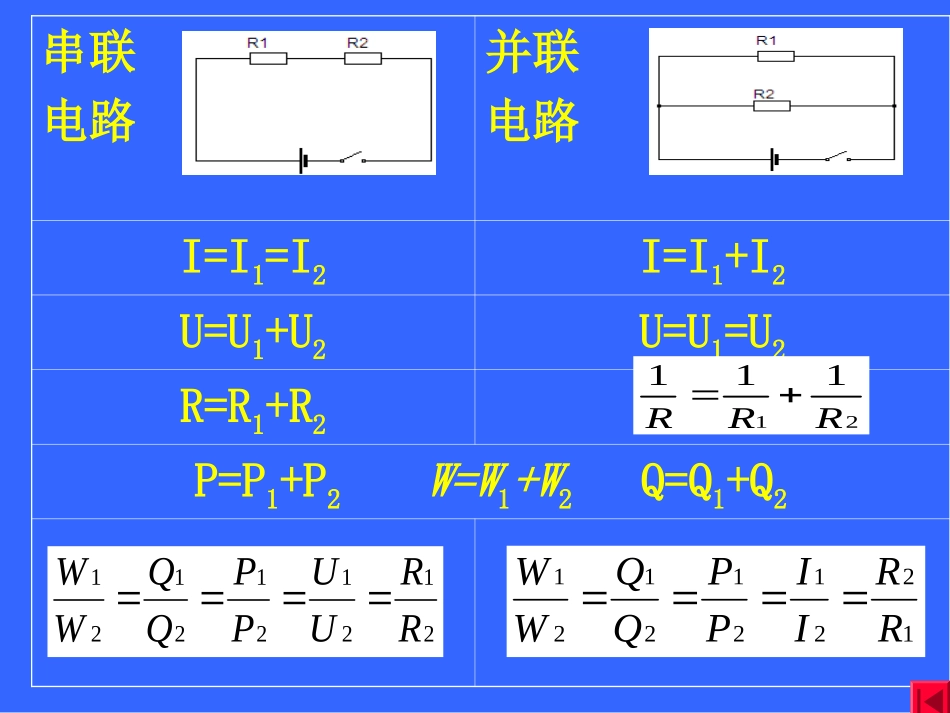

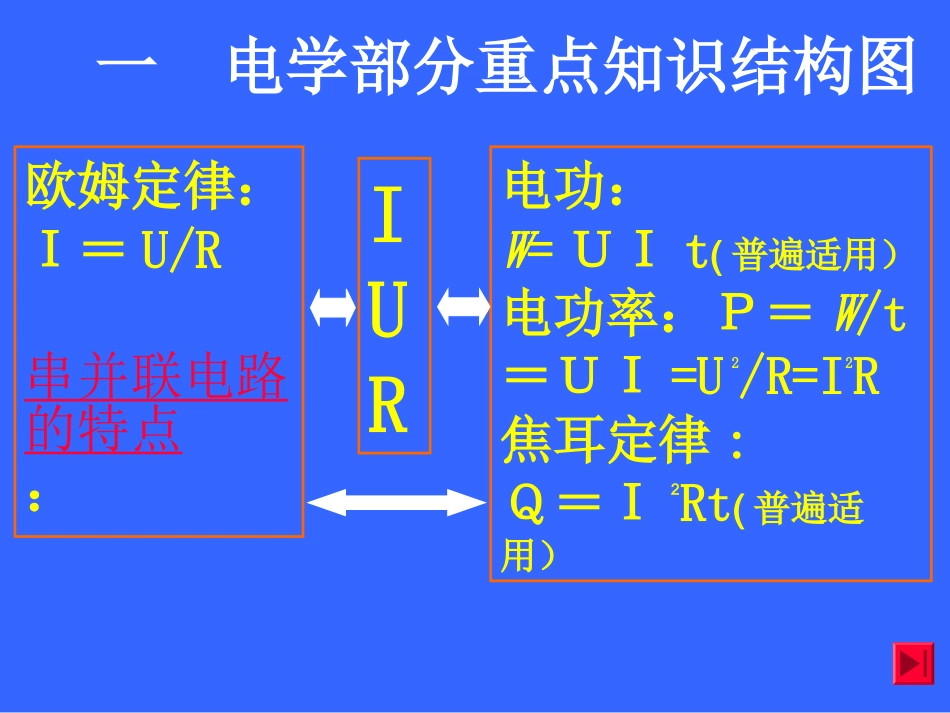

电学综合复习及练习IUR电功：W=ＵＩt(普遍适用）电功率：Ｐ＝W/t＝ＵＩ=U2/R=I2R焦耳定律:Ｑ＝Ｉ2Rt(普遍适用）欧姆定律：Ｉ＝U/R串并联电路的特点：一电学部分重点知识结构图串联电路并联电路I=I1=I2I=I1+I2U=U1+U2U=U1=U2R=R1+R2P=P1+P2W=W1+W2Q=Q1+Q221111RRR2121212121RRUUPPQQWW1221212121RRIIPPQQWW二．电路变化类练习:（一）开关打开与闭合改变电路的连接方式。1．在图所示的电路中,电源电压不变.当开关S1S2均断开时,电压表的示数为1．8V,电流表A2的示数为0．3A;当S1S2均闭合时,电流表A1的示数为1．5A、A2的示数为1A,此时电阻R1消耗的电功率是电阻R2和R3消耗电功率总和的2倍.求(1)R1=?(2)电源电压(3)S1S2均闭合时R2的电功率．(1)当S1S2都断开时,电路为:(2)当S1S2都闭合时,电路为:2．在如图所示的电路中，电源电压保持不变。R3=R2=8Ω，当开关S1闭合S2断开时，电流表的示数为I。当S1S2都断开时，电流表的示数为I/3，并且每分钟电流在电阻R2上做的功为120焦。求（1）S1S2都断开时，电阻R1R3消耗的功率之比（2）S1S2都闭合时，电流表的示数．(1)当S1闭合S2断开时,电路为:(2)当S1S2都断开时,电路为:当S1S2都闭合时,电路为:3．在下图中，当只闭合开关S2时，电流表的示数为0．12A；当闭合开关S1S3断开S2时，电流表的示数为0．5A，电压表的示数为6V。求只闭合开关S1时，电流表、电压表的示数可能值是多少？4．如图,当开关S1闭合S1S2断开时，R1消耗的电功率为6W,再把开关S2闭合后,电路消耗的总功率为9W,电流表的示数增加0．5A.求S1S2断开S3闭合时电路消耗的总功率多大?5．在如图所示的电路中，电源电压不变，灯泡的电阻也不变。闭合S1断开S2S3时，灯正常发光，电压表的示数为6伏；当闭合S1S2断开S3时，电流表的示数为1A；当闭合S3断开S1S2时灯的实际功率为它额定功率的1/9，R2消耗的电功率为0．6W。求灯的额定功率和R3的阻值。反思及总结1﹒解题应用了哪些知识?是怎样用的?2﹒题目还有其他解法吗?3﹒题目还能求解哪些量?4﹒这些题在分析求解的过程中有哪些共同之处?其他题目能否这样分析?（二）滑动变阻器的滑片滑动引起电路变化。6．如图所示，电源电压不变，调节滑动变阻器的滑片P，使电压表的示数为6V，R2消耗的电功率为6W；再移动滑片P到另一个位置时，电压表的示数3V，R2消耗的电功率为4．5W。求：电阻R1的电阻和电源电压。7．如图所示，电源电压不变，R1=12Ω。当滑片P在某位置时，R2的阻值为6Ω；若使变阻器此时消耗的功率与滑片P在另一个位置时消耗的功率相等，则滑动变阻器的最大阻值至少多大？8．如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，已知变阻器的滑片P由a端滑到b端时，R在前后两种情况下消耗的功率之比为16∶9，且P在a端时电流表的示数为0．5A，而P在b端时电压表的示数为9V。求：（1）电源电压（2）R1R2的阻值9．如图所示，电源电压不变。当滑动变阻器的滑片P从中点C滑到B端时，电压表前后的示数之比为5∶8。（1）求：电阻R1与滑动变阻器最大阻值RW之比。若滑动变阻器的滑片P在A端时，电阻R1消耗的电功率为54W；当滑片在B端时，电路消耗的总功率为10．8W，已知滑动变阻器的最大阻值为24Ω。(2)求：电源电压（三）表换位置后引起的电路变化。10．如图所示的电路，电源电压不变。开关S闭合后，电流表A1的示数为1．5A，电阻R2消耗的功率为6W。若将电压表V和电流表A2互换位置后，电阻R1消耗的电功率为3W，电流表A1的示数为0．5A。求：R1、R2的阻值（四）直接告诉电路的变化。11．将额定电压相同的两盏灯L1L2以两种不同的方式接在电压均为U的两个电路中，在其中一个电路中L1的电功率为9W，在另一个电路中L1的电功率为4W。据此可知两灯的哪些物理量的比例关系。12．将一个灯L接到电源上，它的电功率为40W。如果将灯与电阻R串联接在同一个电源上时，R上10秒内电流做了36J的功，求此时灯的电功率？(电源电压一定;RL>R;灯的电阻不变)13．把额定电压为4．8V的灯泡和定值电阻R并联接在某一个电源上，灯正常发光，干路中的电流为1．2A；把它们串联接在另一个电源上，灯的实际电功率为额定电功率的1/4，定值电阻消耗的电功率为0．24W；求...
