探究串并联电路电路电流的特点VIP免费

探究串并联电路电路电流的特点_第1页
1/5
探究串并联电路电路电流的特点_第2页
2/5
探究串并联电路电路电流的特点_第3页
3/5

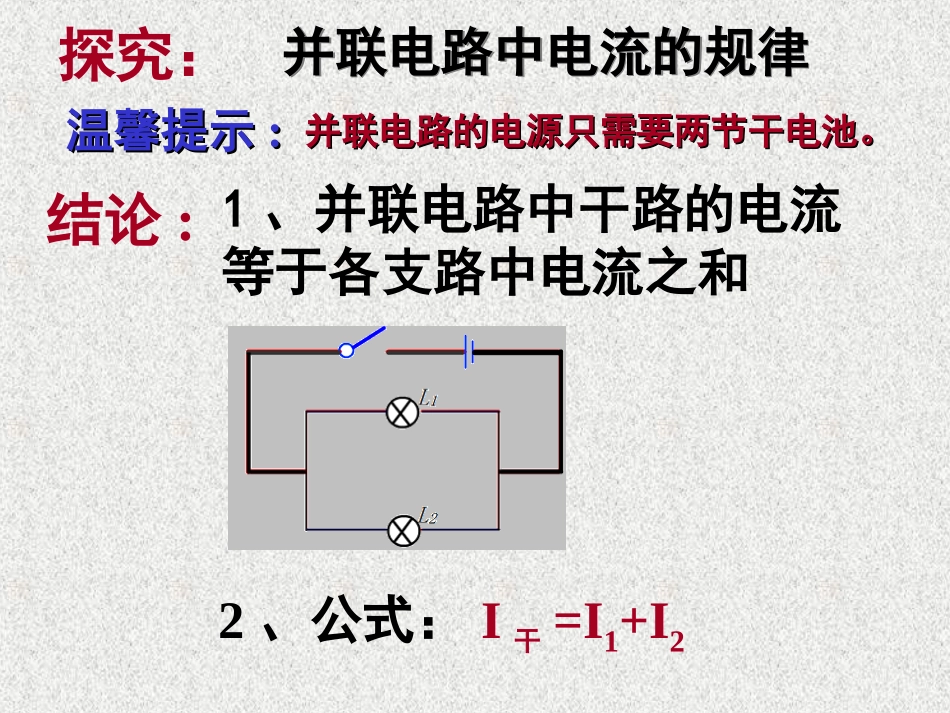

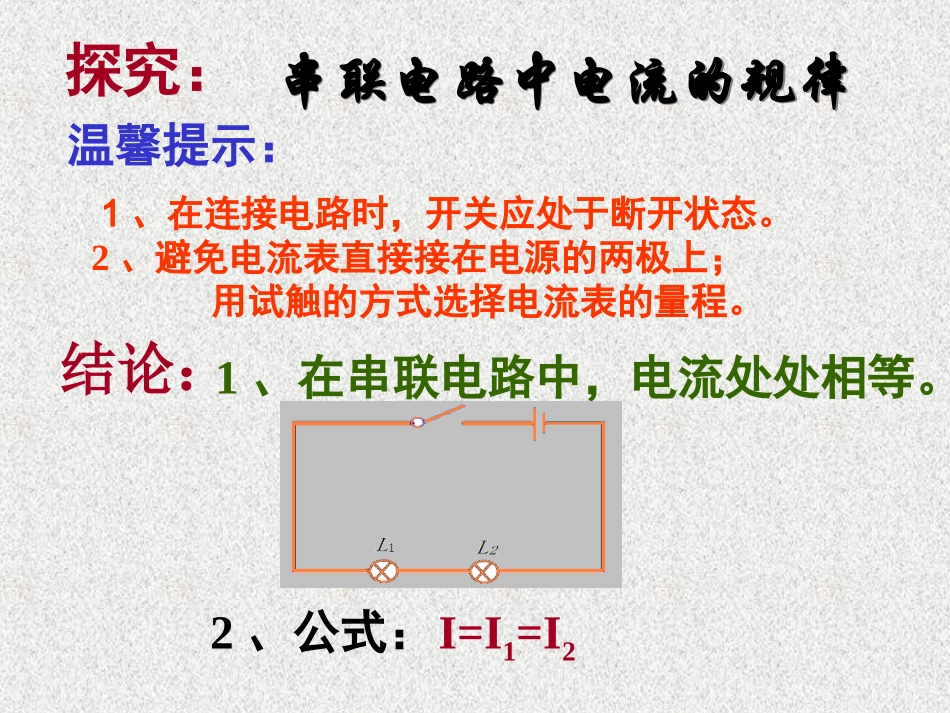

授课者:梁朝阳串联电路中电流的规律串联电路中电流的规律温馨提示:1、在连接电路时,开关应处于断开状态。2、避免电流表直接接在电源的两极上;用试触的方式选择电流表的量程。结论:1、在串联电路中,电流处处相等。探究:2、公式:I=I1=I2并联电路中电流的规律并联电路中电流的规律结论:1、并联电路中干路的电流等于各支路中电流之和探究:2、公式:I干=I1+I2温馨提示温馨提示::并联电路的电源只需要两节干电池。并联电路的电源只需要两节干电池。知识应用:11、两个电灯接在同一电路中,用电流表、两个电灯接在同一电路中,用电流表测量经过它们的电流相等,那么这两个灯是怎测量经过它们的电流相等,那么这两个灯是怎么连接?为什么?么连接?为什么?22、某同学家中有一台电视机、一台洗、某同学家中有一台电视机、一台洗衣机、两盏照明灯,它们是并联着的,衣机、两盏照明灯,它们是并联着的,工作时的电流分别为工作时的电流分别为200mA200mA、、1A1A、、3300mA00mA和和250mA250mA。请问干路中的电流。请问干路中的电流为多少?如果干路中的电流不许超过为多少?如果干路中的电流不许超过33AA,这些用电器是否可以同时使用?,这些用电器是否可以同时使用?知识应用:
