课件：欧姆定律应用-----电路故障的分析VIP免费

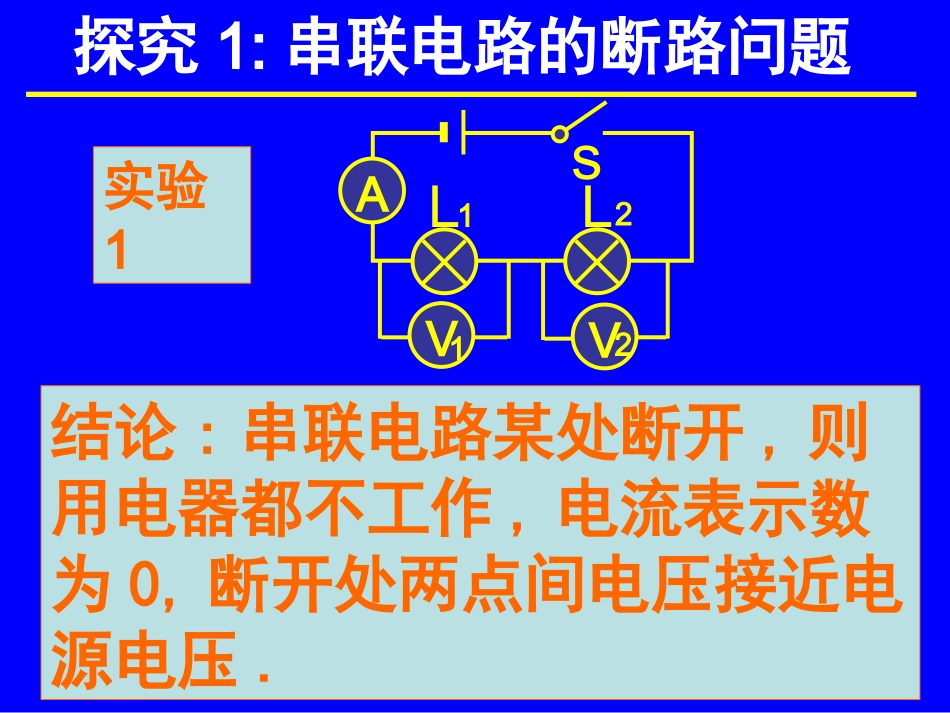

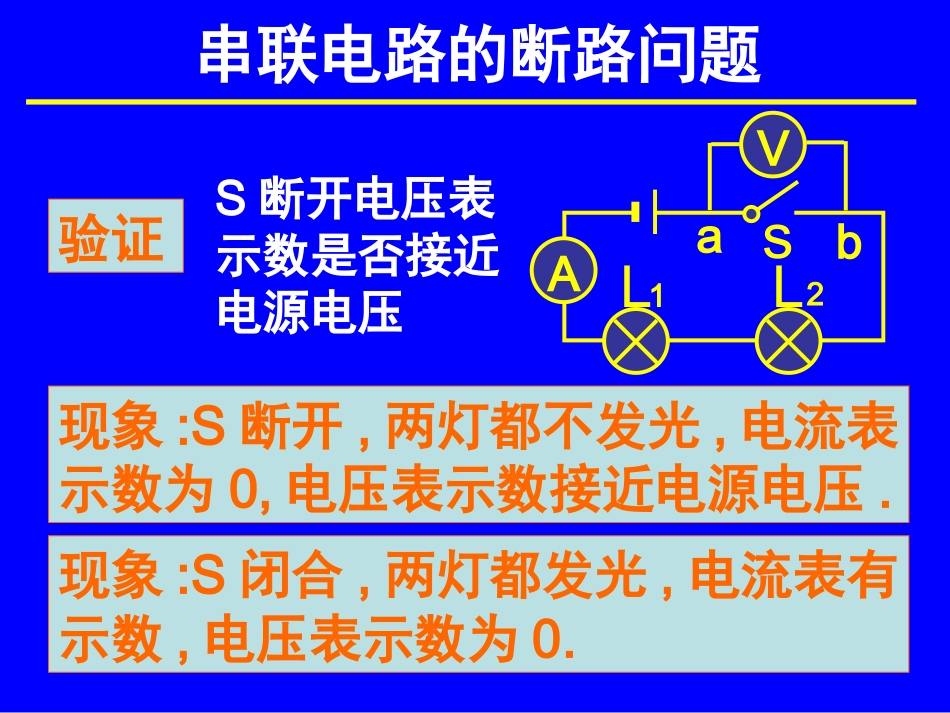

探究1:串联电路的断路问题实验1AV2V1L12Ls灯泡的发光情况A表的示数V1表的示数V2表的示数L1灯断路L2灯断路两灯都不发光两灯都不发光00等于电源电压等于电源电压00结论:串联电路某处断开,则用电器都不工作,电流表示数为0,断开处两点间电压接近电源电压.串联电路的断路问题验证VAL12Lsab现象:S断开,两灯都不发光,电流表示数为0,电压表示数接近电源电压.现象:S闭合,两灯都发光,电流表有示数,电压表示数为0.S断开电压表示数是否接近电源电压串联电路的断路分析VAL12Lsab分析:S断开VAL12Lsab21UUabUU总21IRIRabU0I电压表内阻很大abUU总结论1:用电器不工作时,它两端电压为0结论2:串联电路某处断开,断开处两点间电压接近电源电压.串联电路的断路分析VAL12Lsab分析:S闭合VAL12LsabababIRU结论:导线中有电流,也可以近似地认为导线两端电压为00abR0abUV串联电路的断路问题例1:电源电压为6V,当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Uab=0，Ubc=6V，Udc=0,若电路中只有一处故障，则其故障原因可能是A.小灯泡灯丝断了B.小灯泡被短路了C.开关接触不良D.电流表断路了√．．bALsacd．．×××用电压表逐点检测串联电路的断路部分将电压表的Q（一）端接牢在电源的负极h点，闭合开关S后：方法P接a点V表示数远小于电源电压电源有问题P接b点V表无示数，1导线断路P接e点V表无示数，H1灯断路P接g点V表无示数，H2灯断路V表有示数，4导线断路探究2:串联电路的短路问题实验2AV2V1L12Ls灯泡的发光情况A表的示数V1表的示数V2表的示数L1灯短路L2灯短路L2灯更亮L1灯更亮变大变大00等于电源电压等于电源电压结论:串联电路某用电器短路,则该用电器两端电压为0且不工作,电流表示数变大,甚至超过量程，其它用电器也可能烧坏.串联电路的短路分析分析:L1灯短路AV2V1L12LsL1灯短路相当于导线与L1灯并联导线灯灯导线RRII导线灯导线灯RIRRL1灯上几乎没有电流通过则不工作,两端电压为021RRUI总2RUI总电路上的电流变大,可能造成电流表、L2灯和电源损坏用导线逐段检测串联电路的断路部分方法先将好导线5与a、b两点间原有的导线1并联灯亮了，导线1断路灯不亮，就将好导线改接b、c两点依此法顺序查到导线4为止灯亮了，开关S接触不良注意：只有在电源电压不超过每个灯的正常工作电压时，此方法才可使用例2:（03年厦门市中考题）如图所示电路，电源电压为6V，电灯L1、L2的电阻均为15Ω，当开关S闭合后，两灯均正常发光，在某个时刻电路出现故障，电流表和电压表的示数出现异常，造成该现象的电路故障有多种可能，如下表中1、2所列故障．请分析写出可能出现的第三种由电灯引起的电路故障（其中一盏灯完好），并填写上与2、3相应的电流表和电压表的大约示数．故障序号电路故障电压表示数/V电流表示数/A1L2灯丝烧断6V0A2L1短路3VA2L1LV2L1LA6V0.4AL2短路VA2L1L0V0.4AVA2L1LL1灯丝烧断0V0AALR．．．．Ｓbacd例３:a、b、c、d为四个接线柱，闭合开关后，灯L不亮，已经确定是由于灯泡处发生了开路或短路引起的，在不允许拆开电路的情况下，若请你用一只电流表对电路故障进行判断，请将电流表接入的位置，开关的开闭情况以及观察到的现象和结论填入下表：电流表接入的位置开关的闭合断开的情况观察到的现象和结论Aac断开A示数为0则L开路A有示数则L短路ab闭合A有示数则L开路A示数为0则L短路ALR．．．．ＳbacdALR．．．．ＳbacdLR．．．．Ｓbacd例３:将电流表接入其他的位置的讨论.abacadbcbdcd×AA×LR．．．．Ｓbacd×VV例３把电流表换成电压表对电路故障的判断LR．．．．ＳbacdabacadbcbdcdVVV×V×接ac,开关断开,有示数则短路接ac,开关断开,无示数则开路接ab,开关闭合,有示数则开路接ab,开关闭合,无示数则短路接bc,开关闭合,有示数则开路接bc,开关闭合,无示数则短路接bd,开关闭合,无示数则开路接bd,开关闭合,有示数则短路例３用导线是否可以对电路的故障做出判断LR．．．．Ｓbacd用导线不能对这个电路的故障做出判断.因为灯泡不能发光,灯泡开路和短路就无法通过现象做出判断.例4:(04北京海淀)如图所示是某同学连接好的测量小灯泡电阻的电路.闭合开关,灯E1不亮,两电...
