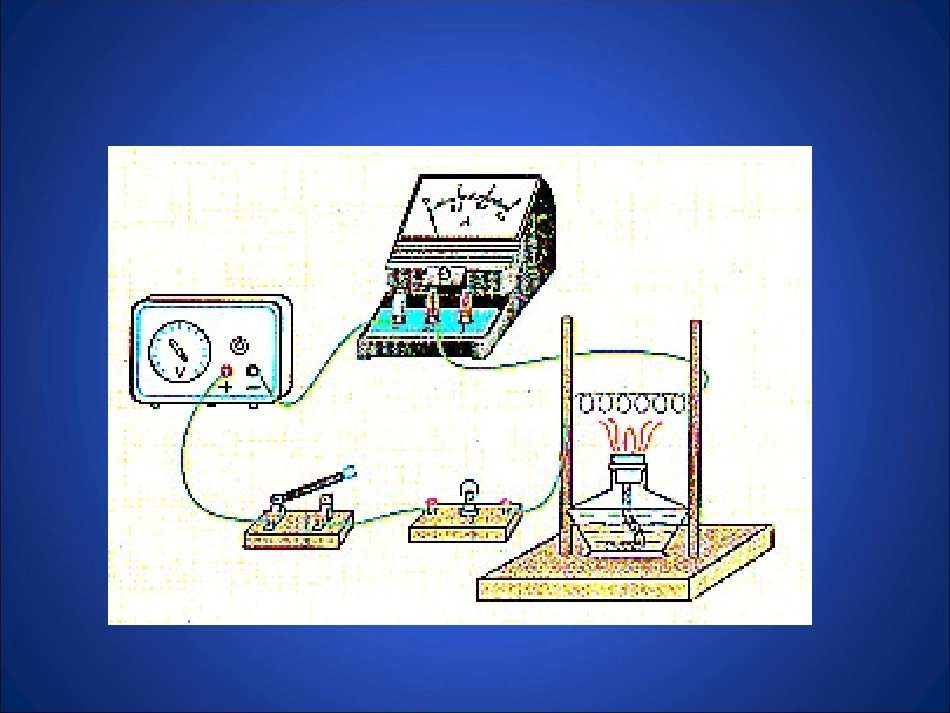

第七节探究——影响导体电阻大小的因素第十一章简单电路电阻丝常温低温铜丝铝丝猜想:可能与材料,粗细,长短有关。研究需要哪些器材呢?如何设计电路?(请画出电路图)问题与猜想:问题:电阻的大小与哪些因素有关?导线有铝芯或铜芯,很少有铁芯?灯丝有粗有细?有长有短?请设计数据记录表格。制定计划:用什么办法来判断被测导体的电阻是否相同?电路图A导体材料长度横截面积电流表示数数据记录表格导体材料长度横截面积S电流表示数(A)lllS2SSl12l镍铬合金丝碳钢丝镍铬合金丝镍铬合金丝S结论:•导体的电阻大小与导体的材料,粗细,长短有关•表达式:•R=例1:在相同的温度下,关于导体的电阻,下列说法中正确的是()A.铝导线比铜导线的电阻大B.两根铜导线,长的比短的导线电阻大C.长度相同的两根铁丝,粗的比细的电阻大D.长度相同的两根铝丝,细的比粗的电阻大例2:有一段导体电阻为8Ω。(1)如果把它截去一半,则阻值为多少?(2)如果把它对折重叠,则阻值为多少?例3:做“决定电阻大小的因素”的实验时,器材如图,其中1、3为锰铜丝,2、4为镍铬丝,它们中的第3根横截面积为2S,其它根横截面积为S。(1)为了研究电阻与导体材料有关,应将导线_____和导线_____先后接入电路A、B两点间。(2)为了研究电阻与导体的长度有关,应将导线______和导线_____先后接入电路A、B两点间。(3)为了研究电阻与导体_______________的关系,应将导线1和导线_____先后接入电路A、B两点间。1234横截面积2AB
