失步解列装置调试课件VIP免费

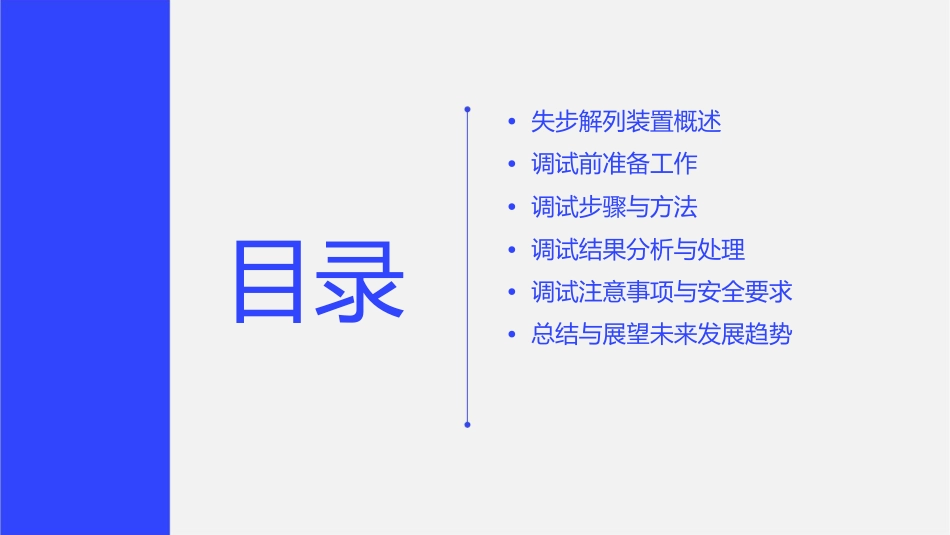

失步解列装置件•失步解列装置概述•调试前准备工作•调试步骤与方法•调试结果分析与处理•调试注意事项与安全要求•总结与展望未来发展趋势目录定义与作用定义失步解列装置是一种用于电力系统中的保护装置，当系统发生失步振荡时，能够自动解列运行中的发电机组，以防止系统崩溃。作用失步解列装置在电力系统中起着至关重要的作用，它能够有效地保护电力系统的稳定运行，避免因失步振荡而导致的设备损坏和系统崩溃。工作原理及结构工作原理失步解列装置通过监测电力系统的电流、电压等参数，判断系统是否发生失步振荡。当检测到失步振荡时，装置会触发解列逻辑，将发电机组从系统中解列。结构失步解列装置通常由传感器、信号处理单元、逻辑控制单元和执行机构等部分组成。传感器负责采集电力系统的运行参数；信号处理单元对采集到的数据进行处理和分析；逻辑控制单元根据处理后的数据判断系统是否发生失步振荡，并触发解列逻辑；执行机构则负责执行解列操作。常见故障及原因分析常见故障：失步解列装置在运行过程中可能会出现误报、漏报、解列失败等故障。•信号处理单元故障：信号处理单元出现故障可能导致数据处理和分析不准确，进而误判为失步振荡。•逻辑控制单元故障：逻辑控制单元出现故障可能导致解列逻辑不正确，进而导致误判或漏判。原因分析•传感器故障：传感器损坏或性能下降可能导致采集到的数据不准确，进而误判为失步振荡。•执行机构故障：执行机构出现故障可能导致解列操作失败，进而影响电力系统的稳定运行。设备检查与准备检查设备外观确保设备外观完好，无破损或变形。检查设备内部结构打开设备外壳，检查内部结构是否完好，部件是否松动或脱落。确认设备电源连接检查电源插头、电源线等是否完好，确保设备正常通电。工具与材料准备调试工具010203准备调试过程中所需的工具，如万用表、示波器、信号发生器等。测试材料准备测试过程中所需的材料，如测试线、测试夹具等。记录表格准备记录调试过程的表格，以便记录调试过程中的数据和问题。安全防护措施佩戴防护眼镜在调试过程中，应佩戴防护眼镜，以防止飞溅的火花或碎片对眼睛造成伤害。穿戴防护服在调试过程中，应穿戴防护服，以防止设备运行过程中产生的热量或辐射对身体造成伤害。遵守安全操作规程在调试过程中，应遵守设备的安全操作规程，确保设备正常运行和人身安全。电源检查与测试电源电压检查1检查电源电压是否在规定范围内，以保证装置的正常运行。电源稳定性测试对电源进行稳定性测试，确保电源在规定范围内波动。23电源保护功能测试检查电源保护功能是否正常，如过流、过压保护等。信号传输检查与测试010203信号线检查信号传输测试信号干扰测试检查信号线是否连接正确、有无松动或破损。通过示波器等工具对信号进行测试，检查信号传输是否正常。对信号进行干扰测试，检查装置是否受到外界干扰。动作机构检查与测试动作机构检查检查动作机构是否完好，有无松动或卡滞现象。动作机构测试对动作机构进行测试，检查其动作是否准确、可靠。动作机构调整根据测试结果对动作机构进行调整，确保其满足设计要求。调试数据记录与分析调试数据记录在调试过程中，对每一项参数的调试结果进行实时记录，包括电压、电流、频率等关键数据。数据整理与分析对记录的数据进行整理，分析各项参数的变化趋势，以评估装置的性能表现。故障排除与处理方法故障诊断当装置出现异常时，能够快速准确地诊断出故障部位和原因。处理措施根据故障类型和原因，采取相应的处理方法，如更换部件、调整参数等，以恢复装置的正常运行。经验总结与改进建议经验总结对调试过程中的成功经验和问题教训进行总结，为今后的调试工作提供参考。改进建议根据调试结果和经验总结，提出针对性的改进建议，以提高装置的性能和稳定性。遵守操作规程和安全规定熟知并遵守操作规程和安全规定是进行调试的首要前提，任何违反规定的行为都可能导致事故或设备损坏。调试前应仔细阅读相关文档，了在调试过程中，应始终保持对安全规定的敬畏之心，严格遵守执行。解调试过程中的安全注意事项和操作规程。注意观察设备运行状态和异常情况01密切关注设备...
