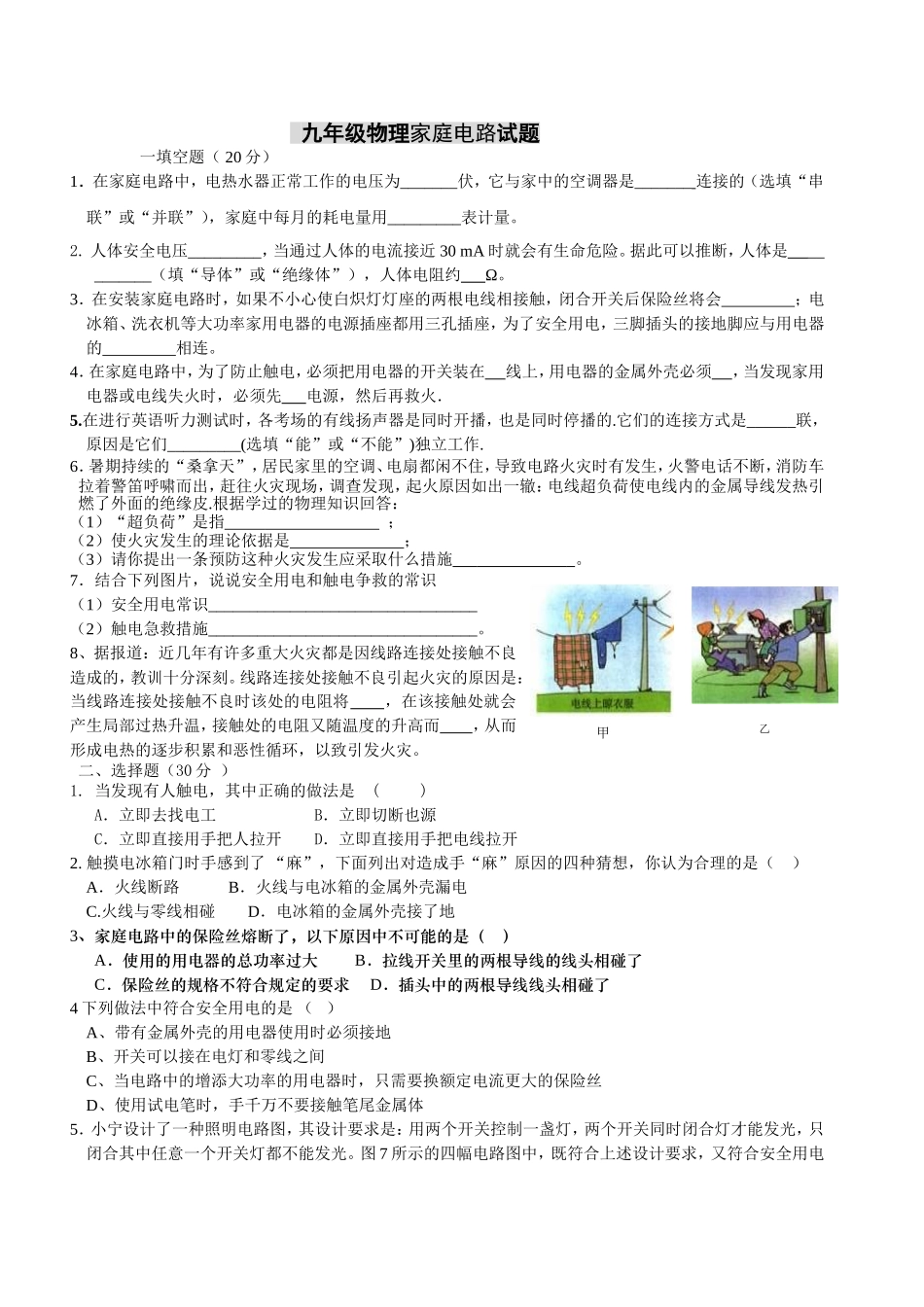

九年级物理家庭电路试题一填空题（20分）1．在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______连接的（选填“串联”或“并联”），家庭中每月的耗电量用_________表计量。2.人体安全电压_________，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是_________（填“导体”或“绝缘体”），人体电阻约Ω。3．在安装家庭电路时，如果不小心使白炽灯灯座的两根电线相接触，闭合开关后保险丝将会；电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全用电，三脚插头的接地脚应与用电器的相连。4．在家庭电路中，为了防止触电，必须把用电器的开关装在线上，用电器的金属外壳必须，当发现家用电器或电线失火时，必须先电源，然后再救火．5.在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是______联，原因是它们_________(选填“能”或“不能”)独立工作.6．暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮.根据学过的物理知识回答：（1）“超负荷”是指；（2）使火灾发生的理论依据是；（3）请你提出一条预防这种火灾发生应采取什么措施。7．结合下列图片，说说安全用电和触电争救的常识（1）安全用电常识_________________________________（2）触电急救措施_________________________________。8、据报道：近几年有许多重大火灾都是因线路连接处接触不良造成的，教训十分深刻。线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时该处的电阻将，在该接触处就会产生局部过热升温，接触处的电阻又随温度的升高而，从而形成电热的逐步积累和恶性循环，以致引发火灾。二、选择题（30分）1.当发现有人触电，其中正确的做法是()A．立即去找电工B．立即切断也源C．立即直接用手把人拉开D．立即直接用手把电线拉开2.触摸电冰箱门时手感到了“麻”，下面列出对造成手“麻”原因的四种猜想，你认为合理的是（）A．火线断路B．火线与电冰箱的金属外壳漏电C.火线与零线相碰D．电冰箱的金属外壳接了地3、家庭电路中的保险丝熔断了，以下原因中不可能的是（）A．使用的用电器的总功率过大B．拉线开关里的两根导线的线头相碰了C．保险丝的规格不符合规定的要求D．插头中的两根导线线头相碰了4下列做法中符合安全用电的是（）A、带有金属外壳的用电器使用时必须接地B、开关可以接在电灯和零线之间C、当电路中的增添大功率的用电器时，只需要换额定电流更大的保险丝D、使用试电笔时，手千万不要接触笔尾金属体5．小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。图7所示的四幅电路图中，既符合上述设计要求，又符合安全用电乙甲要求的是（）6.电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。下面说法中不正确的是（）A.壶把加装胶木，是因为胶木具有良好的隔热、绝缘性能B.该水壶的三脚插头损坏后，小明用一个两脚插头替代C.壶身和壶嘴上部开口，下部相连，构成连通器D.壶盖开有小孔，在大气压的作用下，水容易倒出7．某家庭部分电路可简化成图3所示的情况，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是（）A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联8．如图家庭电路连接正确，各元件均正常，有关说法正确的是（）A.洗衣机接入三孔插座后，电灯与洗衣机是串联的B．洗衣机接入三孔插座，能使洗衣机金属外壳接地C．闭合开关时人接触B点或C点都可能引起触电D．断开开关时A、B两点都能使测电笔氖管发光9.右图是某家庭电路的一部分，其中甲、乙两处分别装有电灯或开关．对此电路，下列说法不正确的是（）Ａ．火线上的保险丝应该改装到零线上Ｂ．甲处应装开关，乙处应装电灯Ｃ．电路中使用的用电器增多时，通过保险丝的电流就增大Ｄ．电路中...
