复压方向过流及零序保护调试方法课件VIP免费

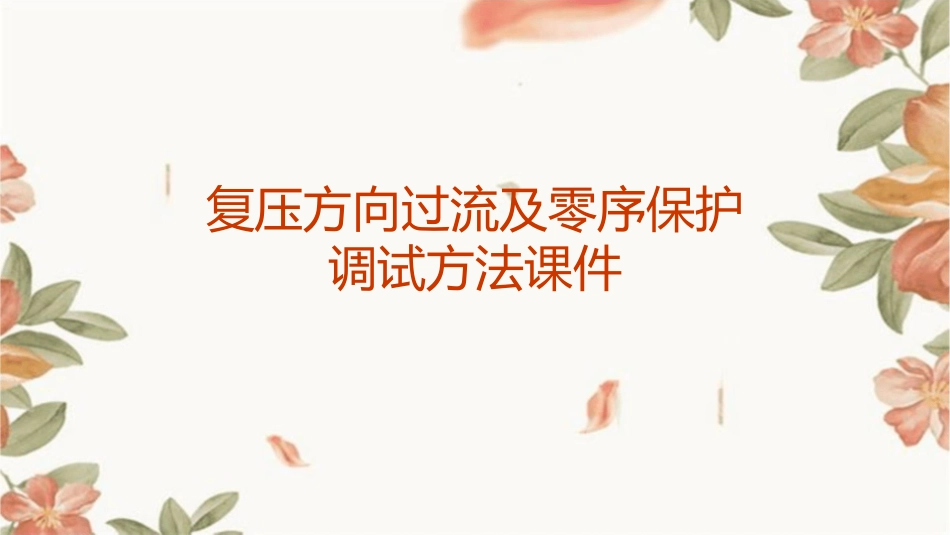

复压方向过流及零序保护调试方法课件_第1页
1/31
复压方向过流及零序保护调试方法课件_第2页
2/31

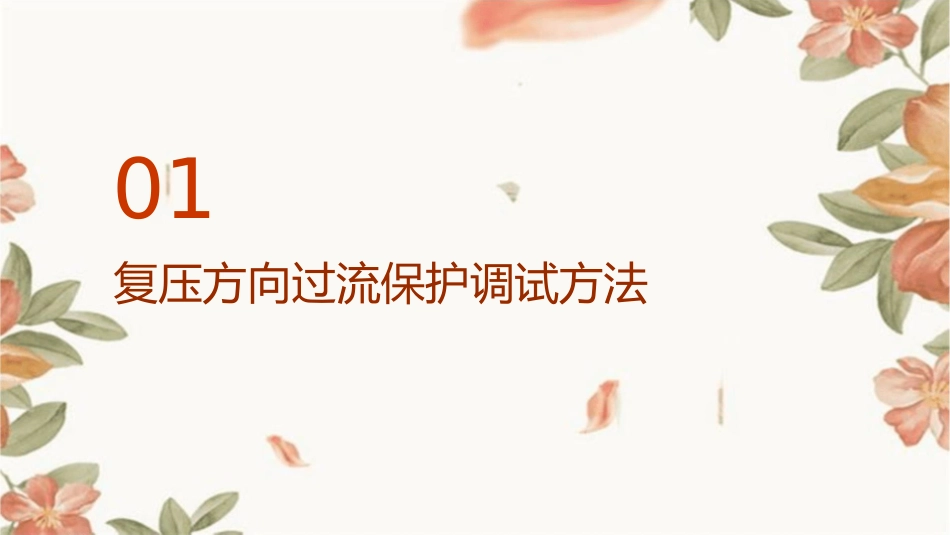

复压方向过流及零序保护调试方法课件_第3页
3/31

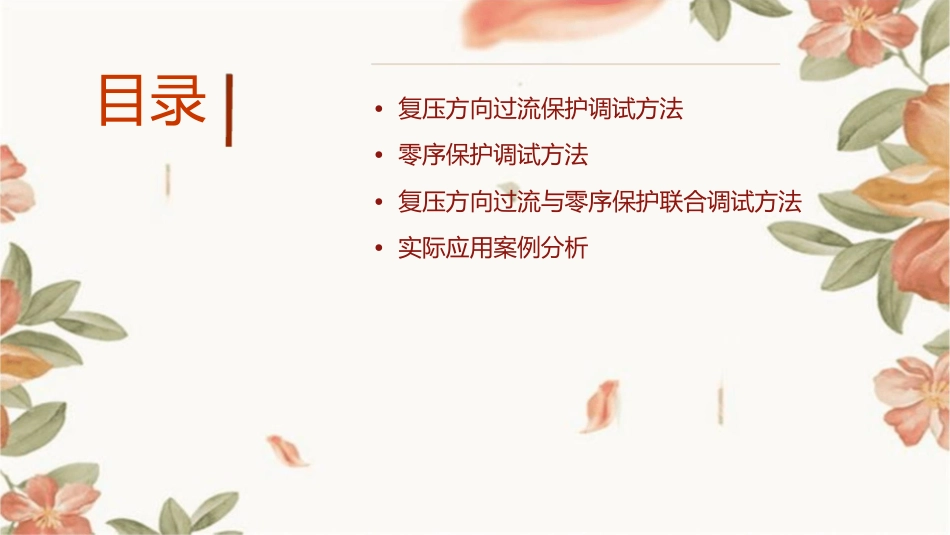

复压方向过流及零序保护调试方法课件目录•复压方向过流保护调试方法•零序保护调试方法•复压方向过流与零序保护联合调试方法•实际应用案例分析01复压方向过流保护调试方法复压方向过流保护原理动作原理复压方向过流保护是根据电力系统发生故障时,故障电流增大、电压降低的特性,通过比较三相电流和零序电流的方向和大小,以及比较三相电压和零序电压的大小,来判断是否发生故障。保护范围复压方向过流保护主要保护变压器、母线、线路等设备的短路故障。调试前的准备工作了解设备参数检查设备状态准备调试工具熟悉被保护设备的额定电流、额定电压、阻检查被保护设备是否正常,如变压器是否有漏油、线路是否有断线等。准备万用表、示波器、继电保护测试仪等调试工具。抗等参数。调试步骤及注意事项调试步骤1.按照继电保护测试仪的说明书,设置测试参数,如电压、电流等。2.将继电保护测试仪输出的电压、电流信号接入被保护设备的输入端。调试步骤及注意事项013.模拟故障状态,观察继电保护装置的动作情况。024.根据继电保护装置的动作情况,调整测试参数,直到满足保护要求。调试步骤及注意事项01020304注意事项1.在调试过程中,要注意安全,避免触电。2.在模拟故障状态时,要注意观察继电保护装置的动作情况,确保调试结果的准确性。3.在调整测试参数时,要逐步调整,避免对设备造成损坏。常见问题及解决方法问题1解决方法继电保护装置不动作检查测试参数是否设置正确,检查被保护设备是否正常工作。解决方法问题3检查测试参数是否正确,检查继电保护装置是继电保护装置动作时间过长否正常工作。问题2解决方法继电保护装置误动作检查测试参数是否设置正确,检查被保护设备是否正常工作。02零序保护调试方法零序保护原理介绍零序保护在电力系统中,当发生接地故障时,会产生零序电流,零序保护就是利用这一特点,通过检测零序电流的变化来判断是否存在接地故障。工作原理当发生接地故障时,三相电流平衡被破坏,产生零序电流。零序保护通过采集三相电流和零序电流,经过比较和计算,判断是否存在接地故障。调试前的准备工作了解系统运行方式和保护配置010203在调试零序保护之前,需要了解电力系统的运行方式和保护配置,包括系统接线、保护装置的配置和功能等。检查保护装置的完好性在调试前需要检查保护装置是否完好,包括外观、接线、插件等是否正常。准备调试工具和记录表格准备好调试所需的工具,如万用表、示波器等,并准备好调试记录表格,以便记录调试过程中的数据和结果。调试步骤及注意事项调试步骤1.确认保护装置已投入运行,且处于正常状态。2.按照厂家提供的调试手册或说明书进行调试,一般包括以下几个步骤调试步骤及注意事项a.零序电流采样值的测量和校准;c.模拟接地故障,观察保护装置的动作情况;b.零序保护定值的整定;调试步骤及注意事项d.记录调试过程中的数据和结果。3.根据厂家提供的调试手册或说明书的要求,对保护装置进行全面的测试和校验。调试步骤及注意事项注意事项1.在调试过程中要注意安全,避免触电或损坏设备。2.在模拟接地故障时,要确保模拟的故障条件与实际运行中的情况相符。调试步骤及注意事项3.在调试过程中要保持记录和数据的完整性和准确性。4.在调试结束后要及时将保护装置恢复到正常运行状态。常见问题及解决方法常见问题1.零序电流采样值不准确;2.零序保护定值整定不正确;常见问题及解决方法3.模拟接地故障时保护装置不动作或误动作;4.调试过程中出现异常情况无法处理。常见问题及解决方法解决方法11.对于零序电流采样值不准确的问题,可以检查采样回路和插件是否正常,必要时可以更换插件或调整采样电阻的阻值。232.对于零序保护定值整定不正确的问题,可以根据厂家提供的调试手册或说明书的要求重新整定定值。常见问题及解决方法3.对于模拟接地故障时保护装置不动作或误动作的问题,可以检查保护装置的逻辑回路和出口回路是否正常,必要时可以更换逻辑插件或出口插件。4.对于调试过程中出现异常情况无法处理的问题,可以联系厂家或专业技术人员进行咨询和处理。03复压方向过流与零序保护联合调试方法联合调试的目的和意义确保继...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

复压方向过流及零序保护调试方法课件
