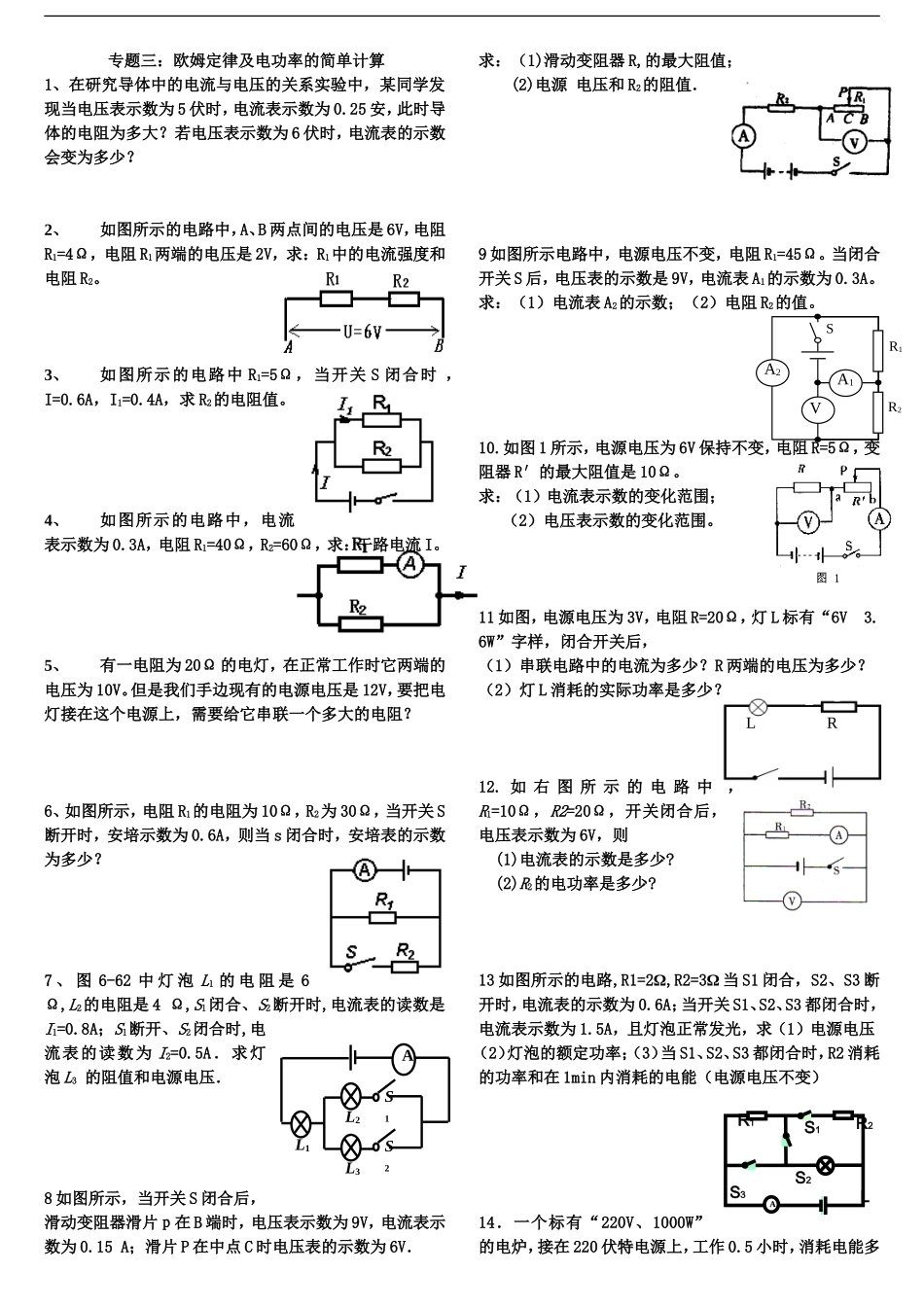

R1SR2VA1A2LR专题三：欧姆定律及电功率的简单计算1、在研究导体中的电流与电压的关系实验中，某同学发现当电压表示数为5伏时，电流表示数为0.25安，此时导体的电阻为多大？若电压表示数为6伏时，电流表的示数会变为多少？2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。3、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。4、如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。5、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？6、如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，安培示数为0.6A，则当s闭合时，安培表的示数为多少？7、图6-62中灯泡L1的电阻是6Ω,L2的电阻是4Ω,S1闭合、S2断开时,电流表的读数是I1=0.8A；S1断开、S2闭合时,电流表的读数为I2=0.5A．求灯泡L3的阻值和电源电压．8如图所示，当开关S闭合后，滑动变阻器滑片ｐ在B端时，电压表示数为9V，电流表示数为0.15A；滑片P在中点C时电压表的示数为6V．求：（1)滑动变阻器R,的最大阻值；(2)电源电压和R2的阻值．9如图所示电路中，电源电压不变，电阻R1=45Ω。当闭合开关S后，电压表的示数是9V，电流表A1的示数为0.3A。求：（1）电流表A2的示数；（2）电阻R2的值。10.如图1所示，电源电压为6V保持不变，电阻R=5Ω，变阻器R′的最大阻值是10Ω。求：（1）电流表示数的变化范围；（2）电压表示数的变化范围。11如图，电源电压为3V，电阻R=20Ω，灯L标有“6V3.6W”字样，闭合开关后，（1）串联电路中的电流为多少？R两端的电压为多少？（2）灯L消耗的实际功率是多少？12.如右图所示的电路中，R1=10Ω，R2=20Ω，开关闭合后，电压表示数为6V，则(1)电流表的示数是多少?(2)R2的电功率是多少?13如图所示的电路,R1=2Ω,R2=3Ω当S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光，求（1）电源电压（2）灯泡的额定功率；（3）当S1、S2、S3都闭合时，R2消耗的功率和在1min内消耗的电能（电源电压不变）14．一个标有“220V、1000W”的电炉，接在220伏特电源上，工作0.5小时，消耗电能多S1S2L1L3L2AAAR1R2S1S2S3L少度，产生的热量是多少焦耳？（北京）15．在40秒内，通过某一导体的电量为20库仑，电流做的功为120焦耳，则通过导体的电流强度是多少安培，导体两端的电压是多少伏特，导体的电阻是多少欧姆？16．某实验小组自制了一把“220V22W”的电烙铁，在额定电压下使用，每分钟产生多少焦耳热量，该电烙铁的电阻是多少欧姆。（北京）17如图所示,R1=30欧姆,滑动变阻器的滑片P在中点时,伏特表的示数为3伏,滑片P在b端时,伏特表的示数为4.5伏,求电源电压和滑动变阻器的阻值?18.如图是某同学家庭电路中的电能表.（1）若照明电灯的规格为“220V60W”，两孔插座接一台“220V100W”的电视机，三孔插座接一台“220V280W”的电饭煲，当它们全部工作时，通过电能表的电流多大？（2）如果某一天电灯和电视机都使用了5h，电饭煲使用了1h，这一天它们消耗了几度电？（3）如果该同学家添置了铭牌为“220V600W”的电热水器，他想测试一下标示的功率与实际使用时的功率是否相符，他让这台热水器单独工作，用手表记时，结果10min电能表的转盘转了250r，请计算说明电热水器的实际功率多大？19.一电动机线圈的电阻为1Ω，线圈两端所加电压为2V时，电流为0.8A，电动机正常工作。(1)在求电动机正常工作lmin所消耗的电能时，有以下两种不同的解法小明解：W=Ult=2V×0.8A×60s=96J小华解：W=I2Rt=(0.8A)2×lΩ×60s=38.4J你认为哪位同学做得对，请作出判断并说明理由。(2)求电动机正常工作1min所转化的机械能是多少?20．图24所示的是某型号电热水壶铭牌，壶中装有1.8L温度为20℃的水，求：（1）将水烧开，水吸收的热量是多少？〔一个标准大气压下，c水=4.2×103J/（kg·℃）〕（2）若在电热水壶工作时，标有“3000r/kW·h”的电能表在1min内转了50转，电路的实际电压是多少？（3）不计热损失，此时烧开一壶水大约需要多少时间？
