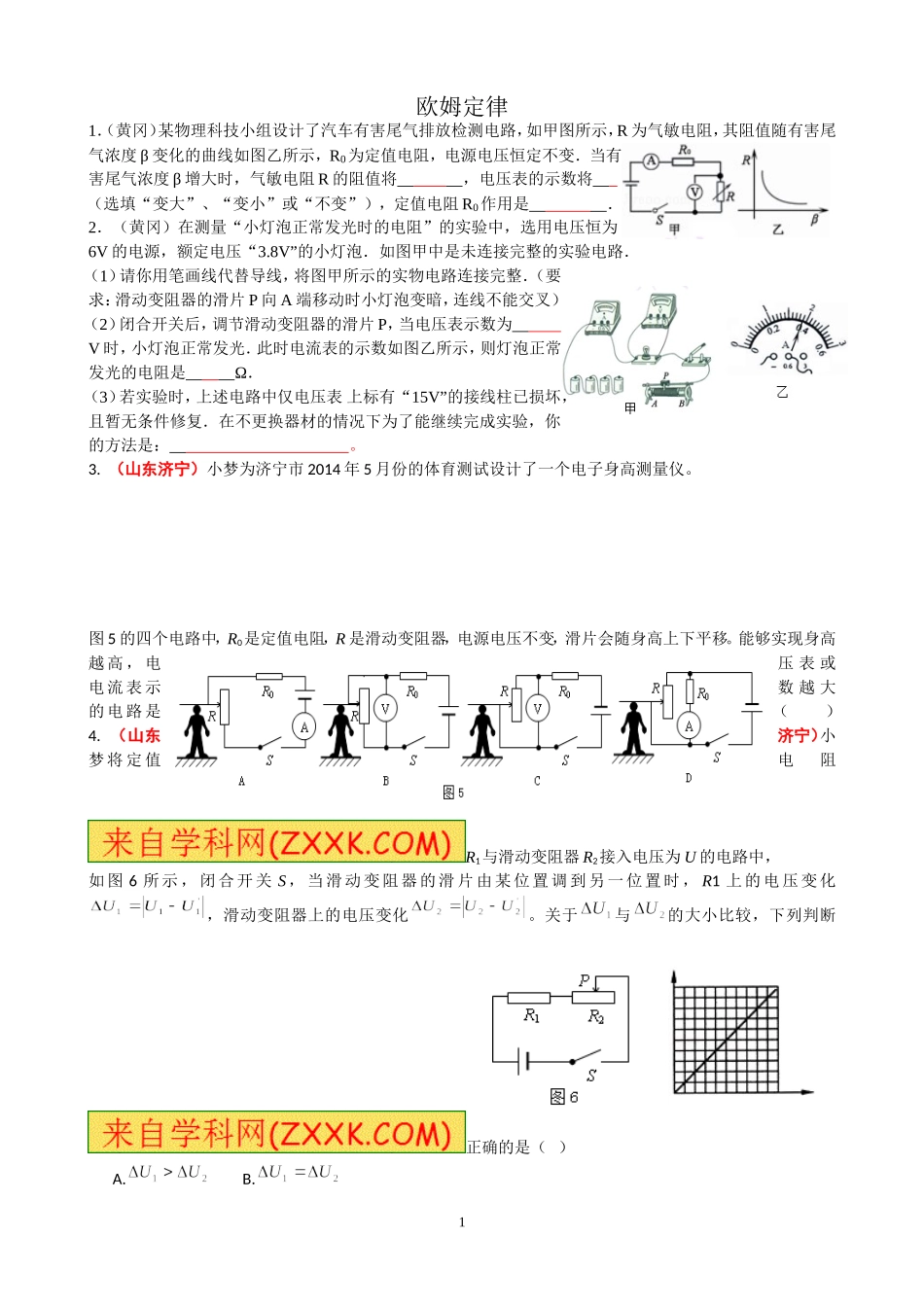

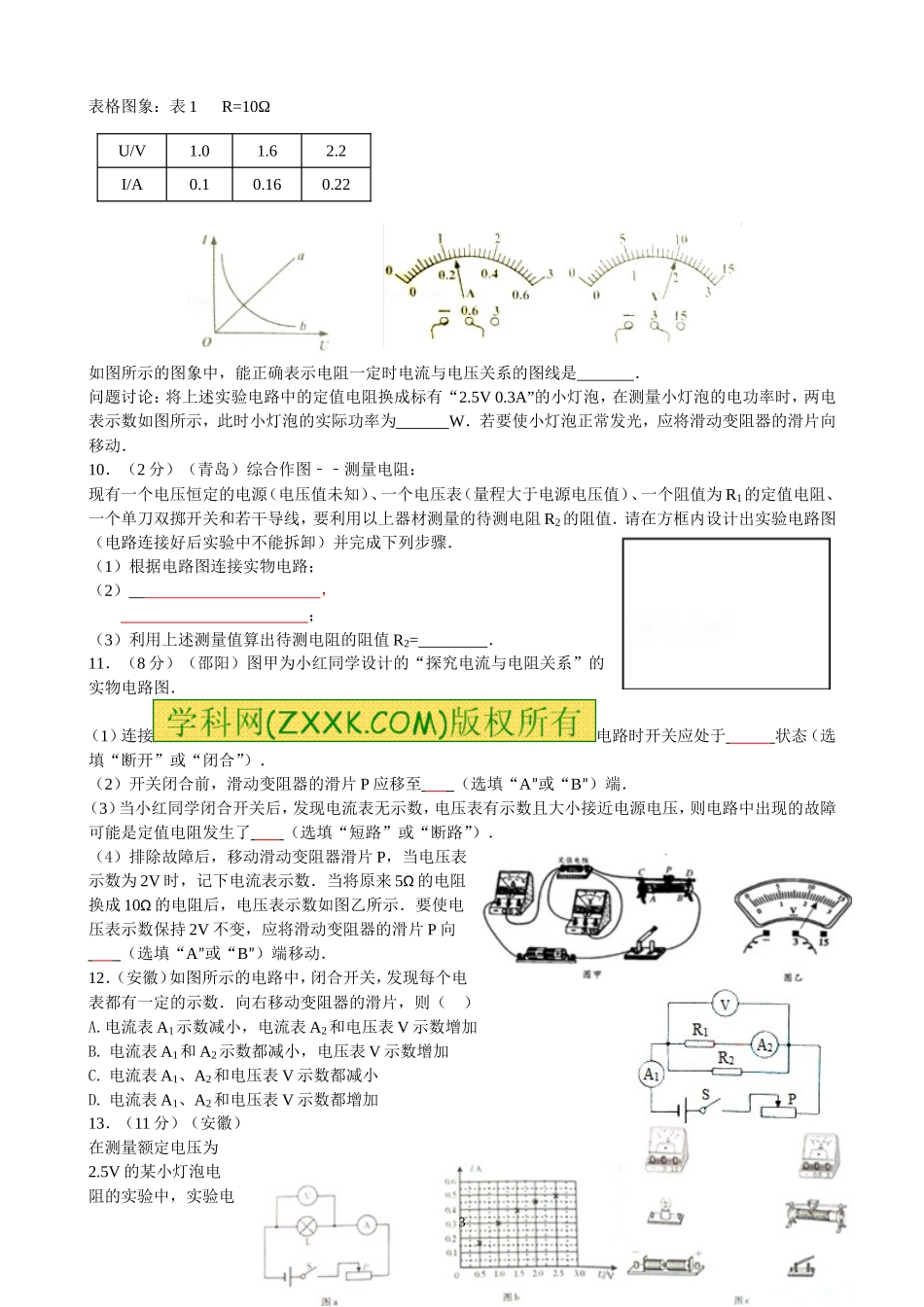

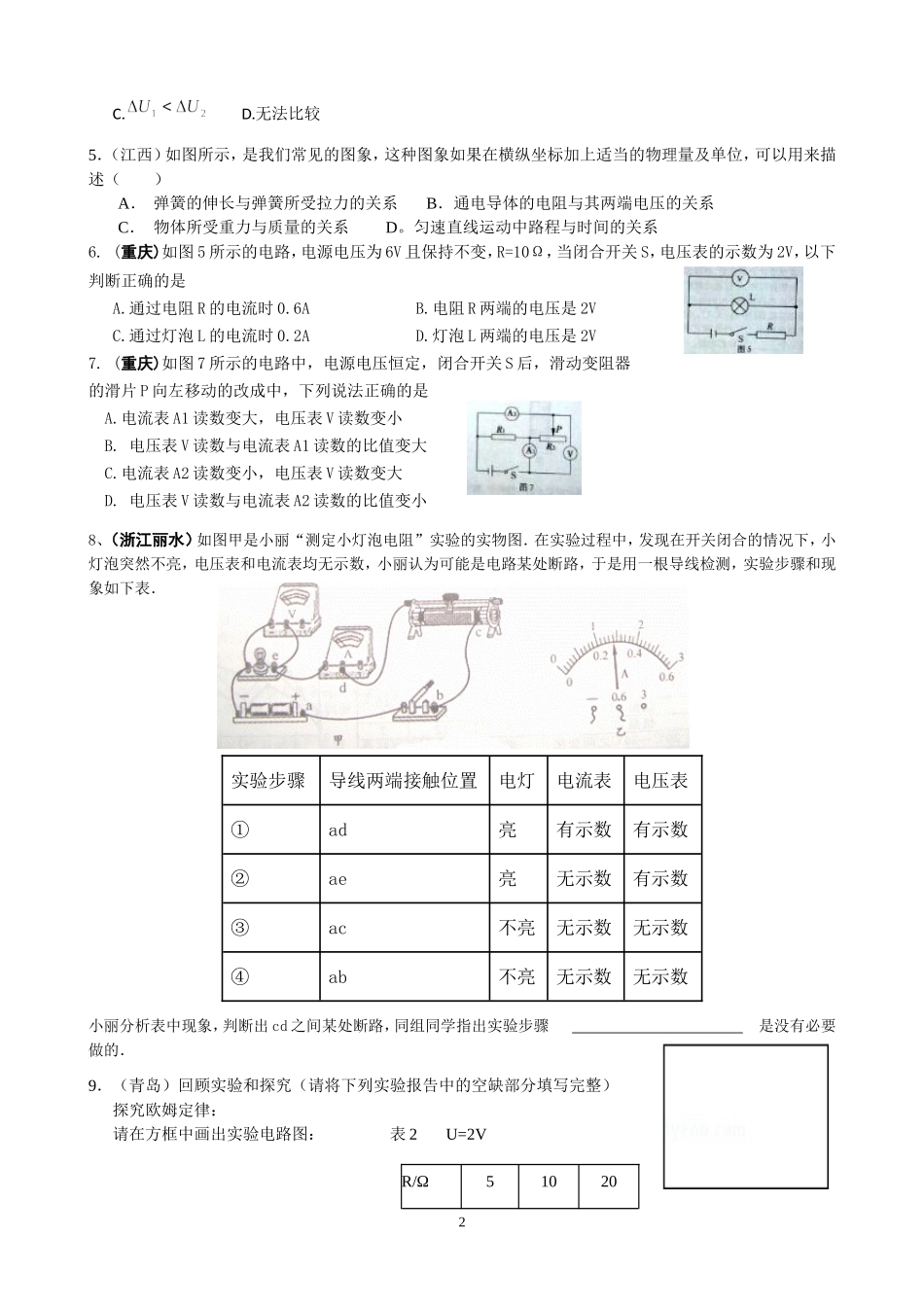

欧姆定律1．（黄冈）某物理科技小组设计了汽车有害尾气排放检测电路，如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值将，电压表的示数将（选填“变大”、“变小”或“不变”），定值电阻R0作用是．2．（黄冈）在测量“小灯泡正常发光时的电阻”的实验中，选用电压恒为6V的电源，额定电压“3.8V”的小灯泡．如图甲中是未连接完整的实验电路．（1）请你用笔画线代替导线，将图甲所示的实物电路连接完整．（要求：滑动变阻器的滑片P向A端移动时小灯泡变暗，连线不能交叉）（2）闭合开关后，调节滑动变阻器的滑片P，当电压表示数为V时，小灯泡正常发光．此时电流表的示数如图乙所示，则灯泡正常发光的电阻是Ω．（3）若实验时，上述电路中仅电压表上标有“15V”的接线柱已损坏，且暂无条件修复．在不更换器材的情况下为了能继续完成实验，你的方法是：。3.（山东济宁）小梦为济宁市2014年5月份的体育测试设计了一个电子身高测量仪。图5的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表或电流表示数越大的电路是（）4.（山东济宁）小梦将定值电阻R1与滑动变阻器R2接入电压为U的电路中，如图6所示，闭合开关S，当滑动变阻器的滑片由某位置调到另一位置时，R1上的电压变化，滑动变阻器上的电压变化。关于与的大小比较，下列判断正确的是（）A.B.1C.D.无法比较5．（江西）如图所示，是我们常见的图象，这种图象如果在横纵坐标加上适当的物理量及单位，可以用来描述（）A．弹簧的伸长与弹簧所受拉力的关系B．通电导体的电阻与其两端电压的关系C．物体所受重力与质量的关系D。匀速直线运动中路程与时间的关系6.(重庆)如图5所示的电路，电源电压为6V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V，以下判断正确的是A.通过电阻R的电流时0.6AB.电阻R两端的电压是2VC.通过灯泡L的电流时0.2AD.灯泡L两端的电压是2V7.(重庆)如图7所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的改成中，下列说法正确的是A.电流表A1读数变大，电压表V读数变小B.电压表V读数与电流表A1读数的比值变大C.电流表A2读数变小，电压表V读数变大D.电压表V读数与电流表A2读数的比值变小8、（浙江丽水）如图甲是小丽“测定小灯泡电阻”实验的实物图．在实验过程中，发现在开关闭合的情况下，小灯泡突然不亮，电压表和电流表均无示数，小丽认为可能是电路某处断路，于是用一根导线检测，实验步骤和现象如下表．实验步骤导线两端接触位置电灯电流表电压表①ad亮有示数有示数②ae亮无示数有示数③ac不亮无示数无示数④ab不亮无示数无示数小丽分析表中现象，判断出cd之间某处断路，同组同学指出实验步骤是没有必要做的．9．（青岛）回顾实验和探究（请将下列实验报告中的空缺部分填写完整）探究欧姆定律：请在方框中画出实验电路图：表2U=2VR/Ω510202表格图象：表1R=10Ω如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是．问题讨论：将上述实验电路中的定值电阻换成标有“2.5V0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为W．若要使小灯泡正常发光，应将滑动变阻器的滑片向移动．10．（2分）（青岛）综合作图﹣﹣测量电阻：现有一个电压恒定的电源（电压值未知）、一个电压表（量程大于电源电压值）、一个阻值为R1的定值电阻、一个单刀双掷开关和若干导线，要利用以上器材测量的待测电阻R2的阻值．请在方框内设计出实验电路图（电路连接好后实验中不能拆卸）并完成下列步骤．（1）根据电路图连接实物电路；（2），；（3）利用上述测量值算出待测电阻的阻值R2=．11．（8分）（邵阳）图甲为小红同学设计的“探究电流与电阻关系”的实物电路图．（1）连接电路时开关应处于状态（选填“断开”或“闭合”）．（2）开关闭合前，滑动变阻器的滑片P应移至（选填“A”或“B”）端．（3）当小红同学闭合开关后，发现电流表无示数，电压表有示数且大小接近电源电压，则电路中出现的故障可能...
