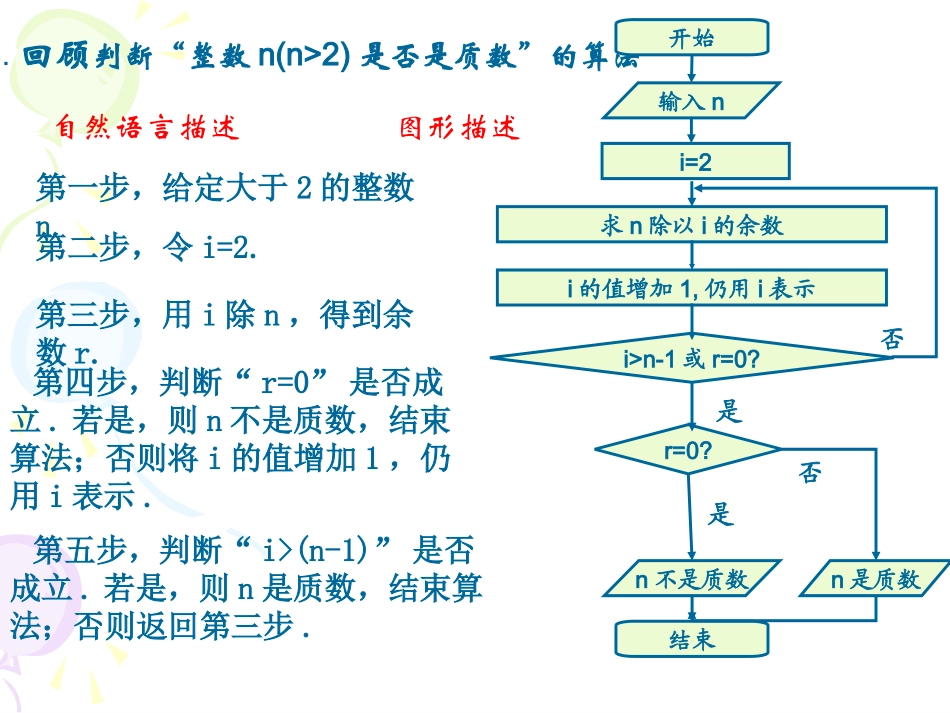

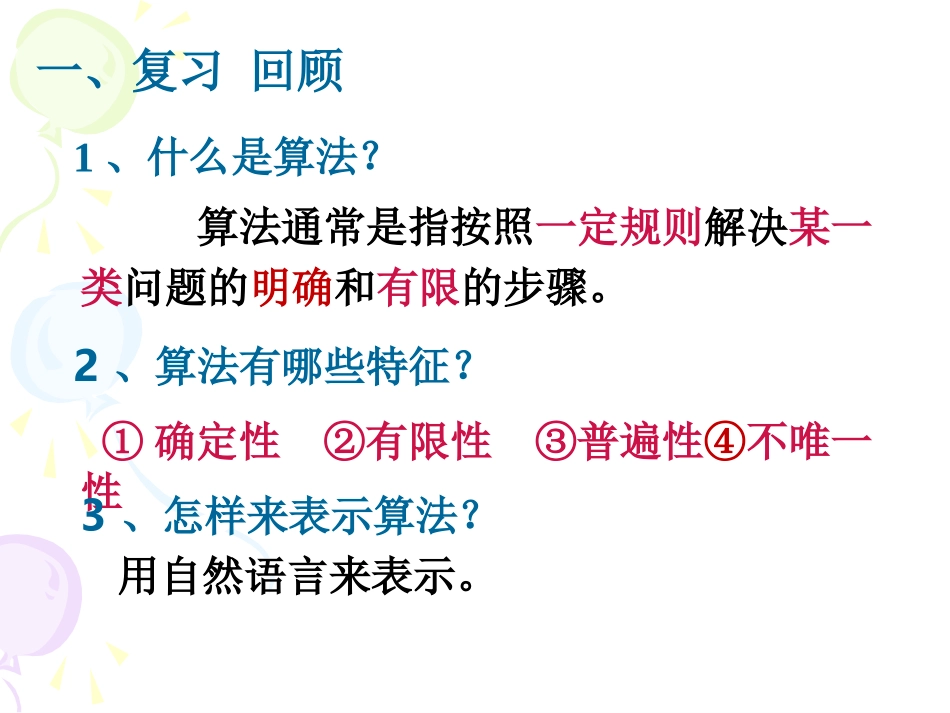

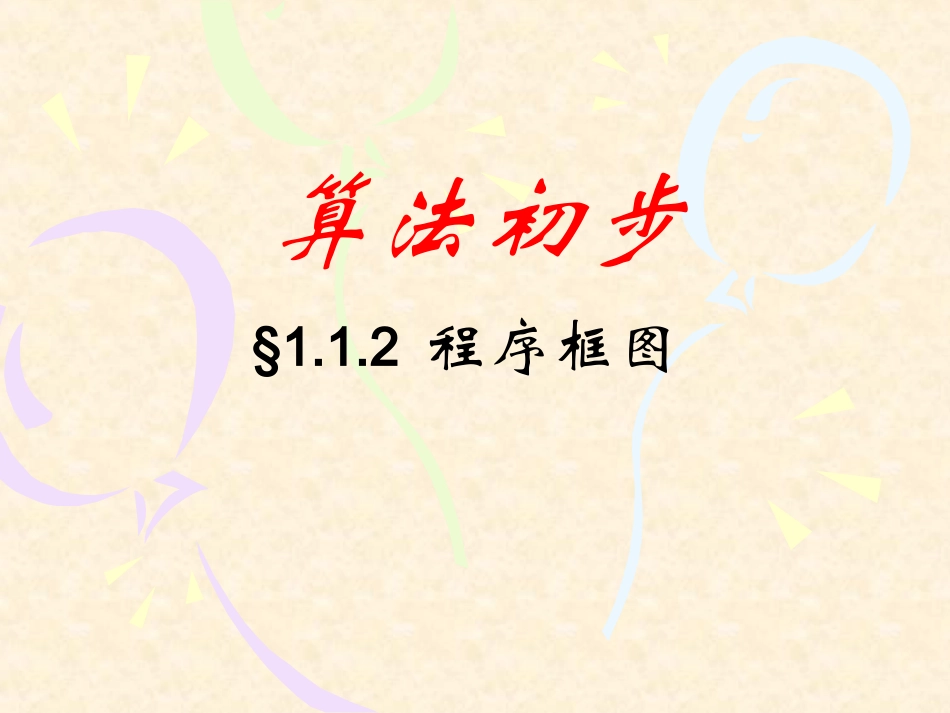

一、复习回顾1、什么是算法？算法通常是指按照一定规则解决某一类问题的明确和有限的步骤。①确定性②有限性③普遍性④不唯一性2、算法有哪些特征？3、怎样来表示算法？用自然语言来表示。§1.1.2程序框图算法初步4.回顾判断“整数n(n>2)是否是质数”的算法自然语言描述图形描述第一步，给定大于2的整数n.第二步，令i=2.第三步，用i除n，得到余数r.第四步，判断“r=0”是否成立.若是，则n不是质数，结束算法；否则将i的值增加1，仍用i表示.第五步，判断“i>(n-1)”是否成立.若是，则n是质数，结束算法；否则返回第三步.开始输入n求n除以i的余数i的值增加1,仍用i表示i>n-1或r=0?r=0?n不是质数n是质数结束否否是是i=2二、新课1、程序框图（1）程序框图的概念程序框图又称流程图，是一种用规定的程序框、流程线及文字说明来准确、直观地表示算法的图形。在程序框图中，一个或几个程序框的组合表示算法中的一个步骤；带有方向箭头的流程线将程序框连接起来，表示算法步骤的执行顺序。4.回顾判断“整数n(n>2)是否是质数”的算法自然语言描述图形描述第一步，给定大于2的整数n.第二步，令i=2.第三步，用i除n，得到余数r.第四步，判断“r=0”是否成立.若是，则n不是质数，结束算法；否则将i的值增加1，仍用i表示.第五步，判断“i>(n-1)”是否成立.若是，则n是质数，结束算法；否则返回第三步.开始输入n求n除以i的余数i的值增加1,仍用i表示i>n-1或r=0?r=0?输出n不是质数输出n是质数结束否否是是i=27图形符号名称功能终端框(起止框)输入、输出框处理框(执行框)判断框表示一个算法的起始和结束表示一个算法输入和输出的信息赋值、计算判断某一条件是否成立,成立时在出口处标明“是”或“Y”,不成立时标明“否”或“N”.（2）构成程序框图的图形符号及其作用流程线连接程序框连结点连接程序框图的两部分6开始输入ni=2i=i+1i≥n或r=0?n不是质数结束r=0?否是求n除以i的余数n是质数是否①①图形符号名称功能流程线连接程序框连结点连接程序框图的两部分终端框(起止框)输入、输出框处理框(执行框)判断框表示一个算法的起始和结束表示一个算法输入和输出的信息赋值、计算判断某一条件是否成立,成立时在出口处标明“是”或“Y”,不成立时标明“否”或“N”.2.构成程序框图的图形符号及其作用辨析练习辨析练习1.流程图的判断框，有一个入口和n个出口，则n的值为（）(A)1(B)2(C)3(D)42.下列图形符号表示输入输出框的是（）(A)矩形框(B)平行四边形框(C)圆角矩形框(D)菱形框3.下列图形符号表示处理数据或计算框的是（）(A)矩形框(B)平行四边形框(C)圆角矩形框(D)菱形框BBA开始输入n求n除以i的余数i的值增加1,仍用i表示i>n-1或r=0?r=0?n不是质数n是质数结束否否是是i=2顺序结构循环结构条件结构2、算法的三种基本逻辑结构顺序结构、条件结构、循环结构。顺序结构顺序结构是最简单的算法结构，语句与语句之间，框与框之间是按从上到下的顺序进行的，它是由若干个依次执行的步骤组成的，它是任何一个算法都离不开的一种基本算法结构。步骤n步骤n+1示意图例1已知一个三角形的三边长分别为a,b,c，利用海伦-秦九韶公式设计一个计算三角形面积的算法，并画出程序框图表示.解:算法步骤如下:第一步，输入三角形三边长a，b，c第二步，计算2cbap第三步，计算c)-b)(p-a)(p-p(ps第四步，输出s程序框图结束开始输入a,b,c2cbapc)-b)(p-a)(p-p(ps输出s解:算法步骤为:第一步，输入圆的半径r.第二步，计算第三步，输出s.2rs程序框图：结束开始输入r输出s2rs计算练习1：任意给定一个正实数，设计一个算法求以这个数为半径的圆的面积，并画出程序框图表示.例2、写出下列程序框图的运行结果：开始输入a，ba＝2b＝4S＝a/b＋b/a输出S结束（1）图中输出S＝；5/2练习2：写出下列算法的功能。开始输入a，bd＝a2＋b2c＝输出c结束d左图算法的功能是；求两数平方和的算术平方根1、掌握程序框的画法和功能。2、了解什么是程序框图，知道学习程序框图的意义。3、掌握顺序结构的应用，并能解决与顺序结构有关的程序框图的画法。三、课时小结:
