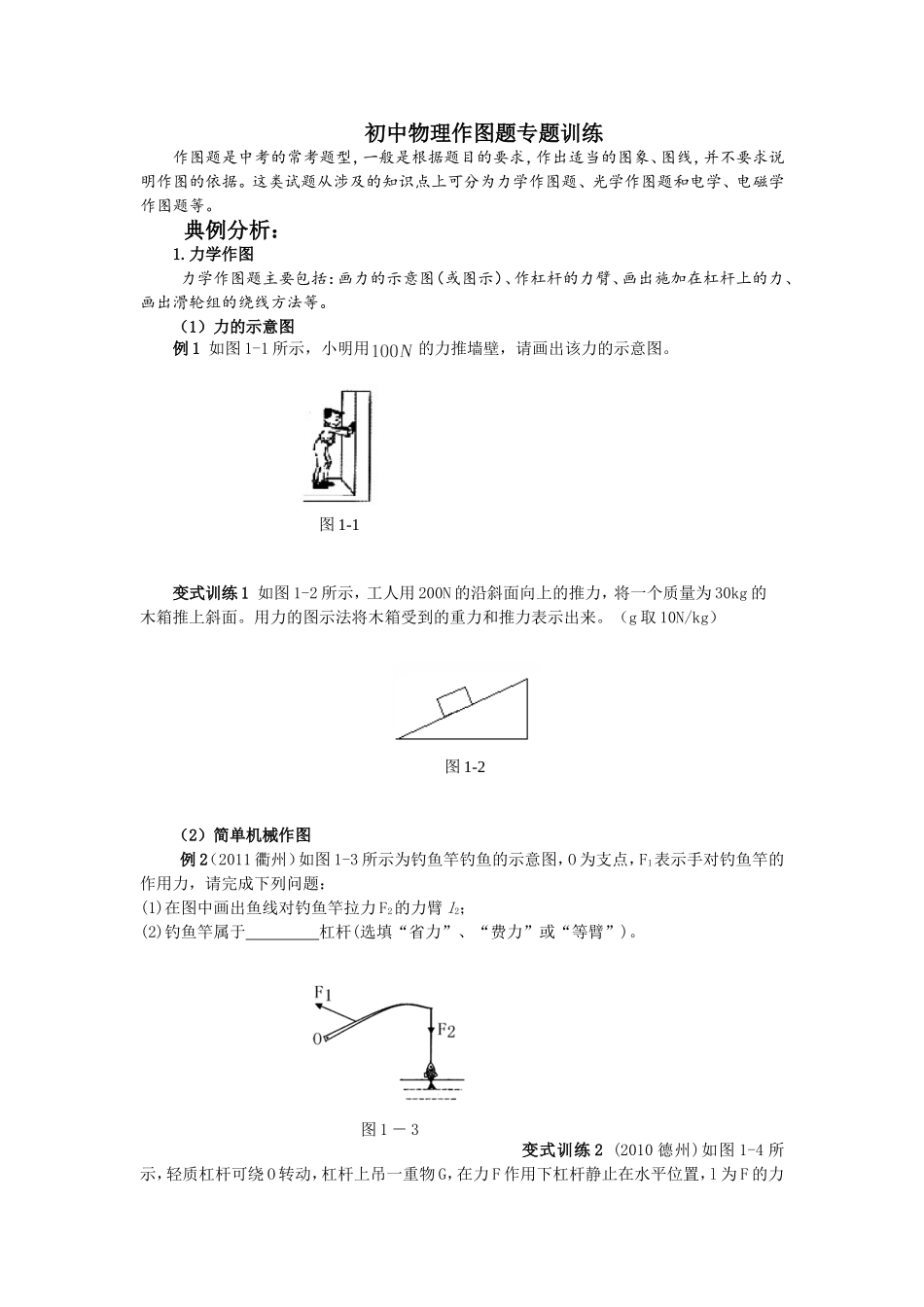

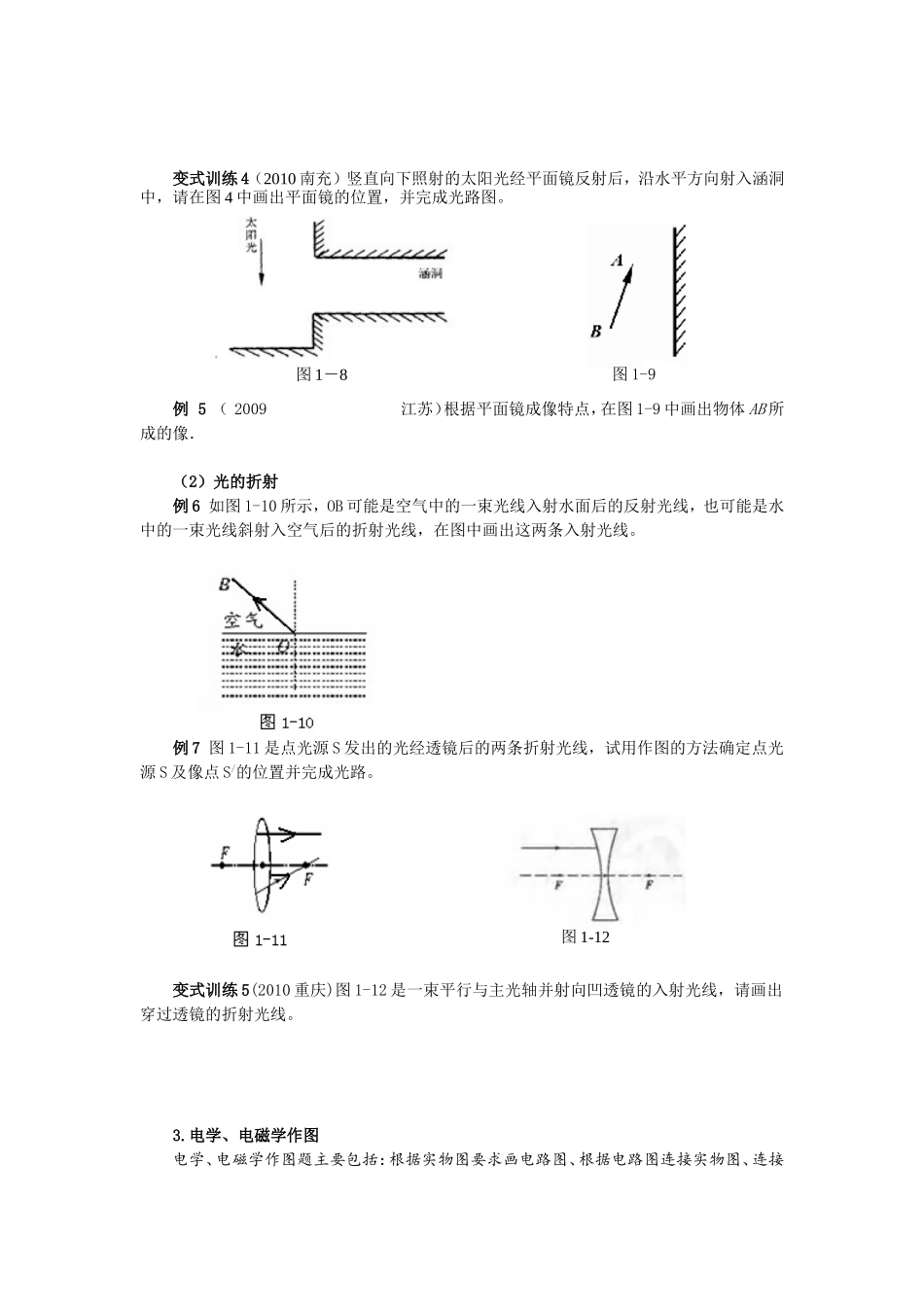

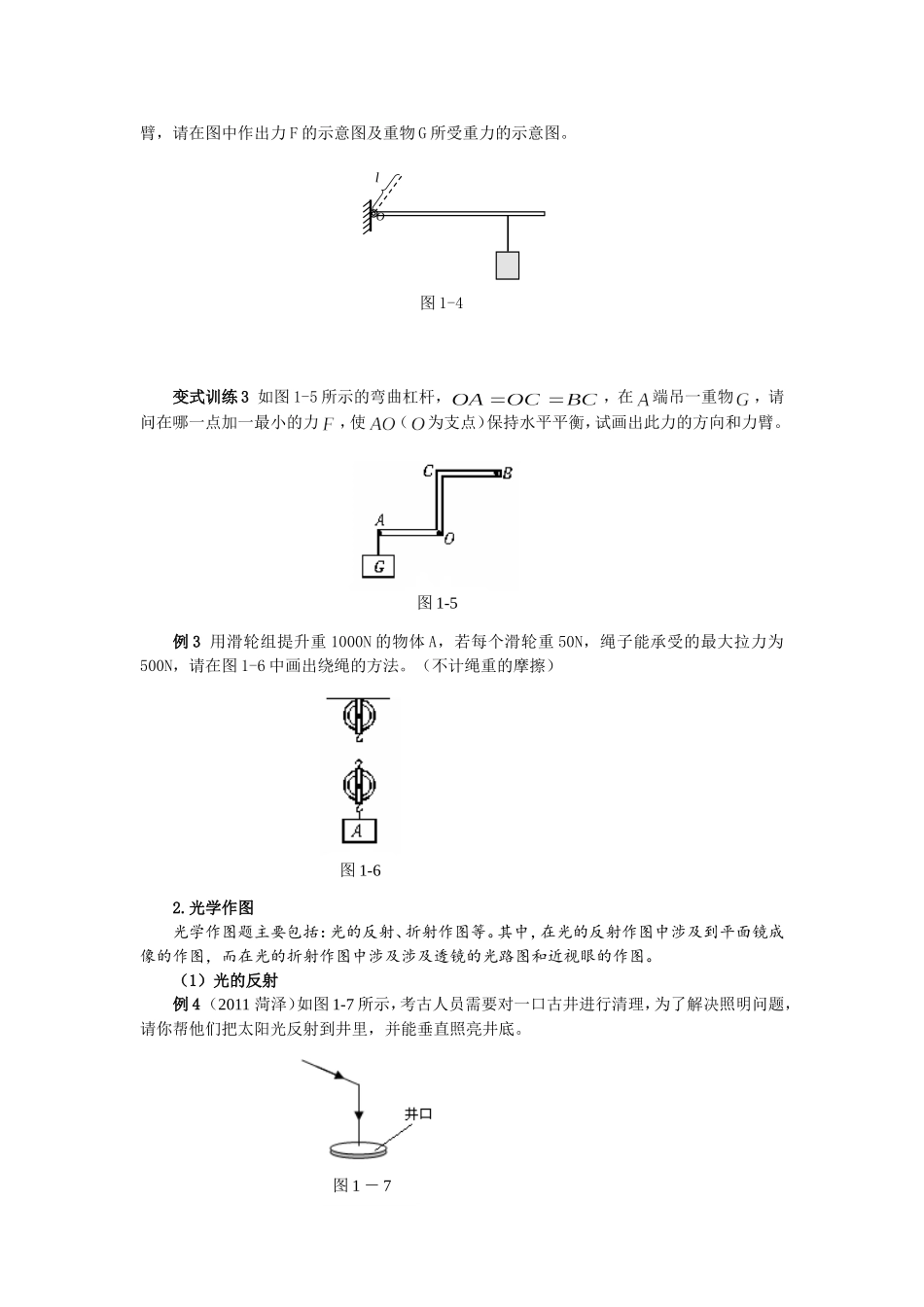

初中物理作图题专题训练作图题是中考的常考题型，一般是根据题目的要求，作出适当的图象、图线，并不要求说明作图的依据。这类试题从涉及的知识点上可分为力学作图题、光学作图题和电学、电磁学作图题等。典例分析：1.力学作图力学作图题主要包括：画力的示意图（或图示）、作杠杆的力臂、画出施加在杠杆上的力、画出滑轮组的绕线方法等。（1）力的示意图例1如图1-1所示，小明用的力推墙壁，请画出该力的示意图。变式训练1如图1-2所示，工人用200N的沿斜面向上的推力，将一个质量为30kg的木箱推上斜面。用力的图示法将木箱受到的重力和推力表示出来。（g取10N/kg）（2）简单机械作图例2（2011衢州）如图1-3所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请完成下列问题：(1)在图中画出鱼线对钓鱼竿拉力F2的力臂l2；(2)钓鱼竿属于杠杆(选填“省力”、“费力”或“等臂”)。变式训练2(2010德州)如图1-4所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力图1-2图1-1图1－3臂，请在图中作出力F的示意图及重物G所受重力的示意图。变式训练3如图1-5所示的弯曲杠杆，，在端吊一重物，请问在哪一点加一最小的力，使（为支点）保持水平平衡，试画出此力的方向和力臂。例3用滑轮组提升重1000N的物体A，若每个滑轮重50N，绳子能承受的最大拉力为500N，请在图1-6中画出绕绳的方法。（不计绳重的摩擦）2.光学作图光学作图题主要包括：光的反射、折射作图等。其中，在光的反射作图中涉及到平面镜成像的作图，而在光的折射作图中涉及涉及透镜的光路图和近视眼的作图。（1）光的反射例4（2011菏泽）如图1-7所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。lO图1-4图1-5图1-6图1－7变式训练4（2010南充）竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图4中画出平面镜的位置，并完成光路图。例5（2009江苏）根据平面镜成像特点，在图1-9中画出物体AB所成的像．（2）光的折射例6如图1-10所示，OB可能是空气中的一束光线入射水面后的反射光线，也可能是水中的一束光线斜射入空气后的折射光线，在图中画出这两条入射光线。例7图1-11是点光源S发出的光经透镜后的两条折射光线，试用作图的方法确定点光源S及像点S/的位置并完成光路。变式训练5(2010重庆)图1-12是一束平行与主光轴并射向凹透镜的入射光线，请画出穿过透镜的折射光线。3.电学、电磁学作图电学、电磁学作图题主要包括：根据实物图要求画电路图、根据电路图连接实物图、连接图1-9图1-12图1－8图1-13家庭电路、标出磁体的磁极或磁感线的方向、应用右手螺旋定则确定通电螺母管周围的磁场等。（1）画电路图、连实物图例8（2010广州）在虚线框内画出图1-13所示的实物图的电路图变式训练6（2010天津）现有电流表(量程0.6A、3A)，电压表(量程3V、15V)，滑动变阻器(阻值范围0—20Ω)，两节干电池(电压3V)，开关，导线若干。请你利用这些器材测未知电阻R(阻值约为10Ω)．要求：(1)在虚线框内画出实验电路图；(2)在图1-l4中，根据电路图用笔画线代替导线连接实物图。（2）连接家庭电路例9在居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。请将图1-15中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计现只有在夜间且有声音时灯才亮的楼道自动控制电路，同时安装一个不受开关控制的三孔插座。图1-l4图1-15变式训练7（2011江西）如图1-16（a）所示是家庭电路中带有控制开关的三孔插座，请在图1-16（b）中，用笔画线将控制开关和三孔插座正确地连接在家庭电路中，连接前请标明火线和零线。（3）电磁学作图例10在图1-17中，标出电源的正、负极。变式训练8（2010常州）请标出图1-18中通电螺线管附近小磁针的N、S极．综合训练1.(2011杨州)按照题目要求作图：(1)如图1－19(a)所示，水平地面上的足球处于静止状态，画出它受力的...
