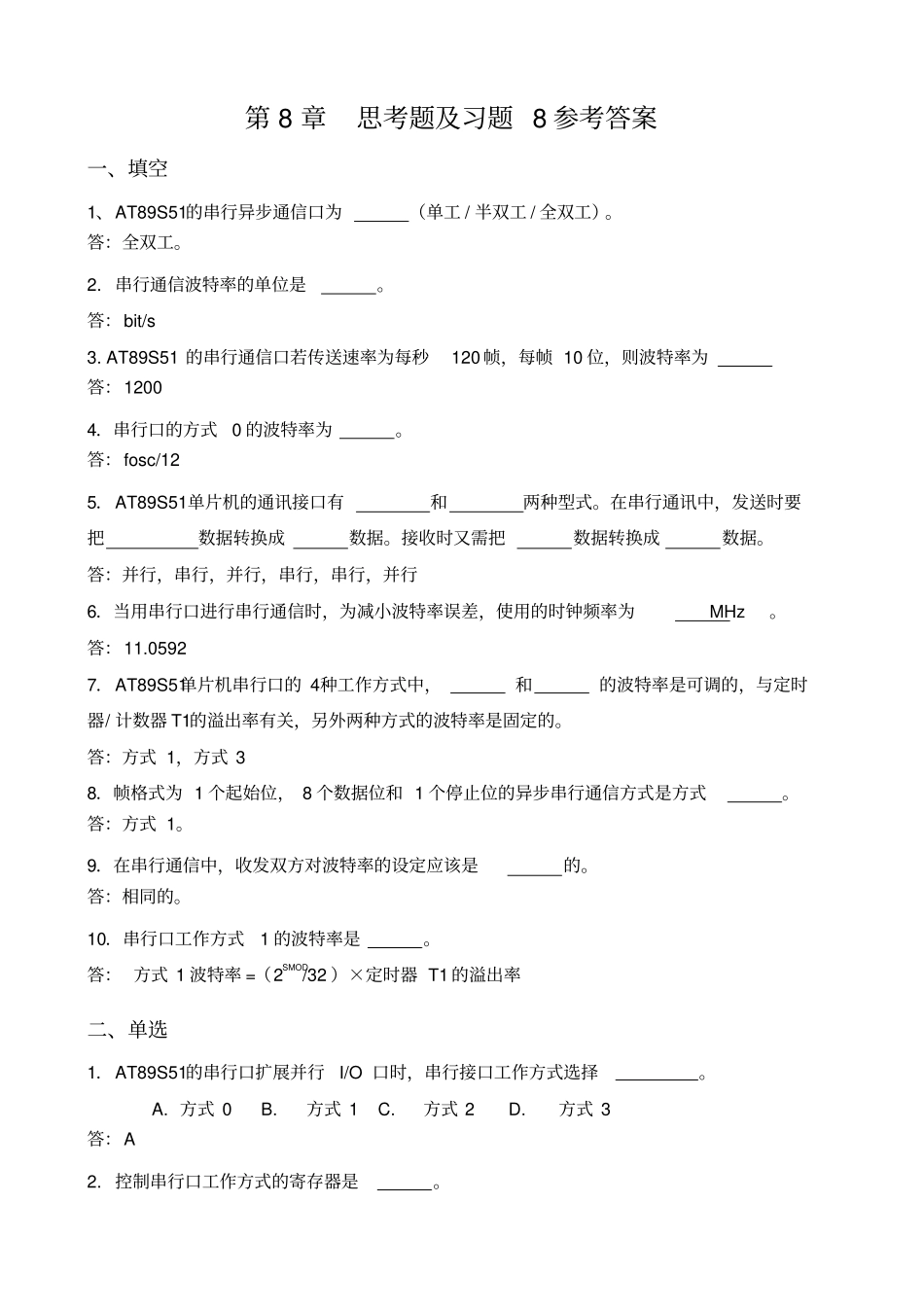

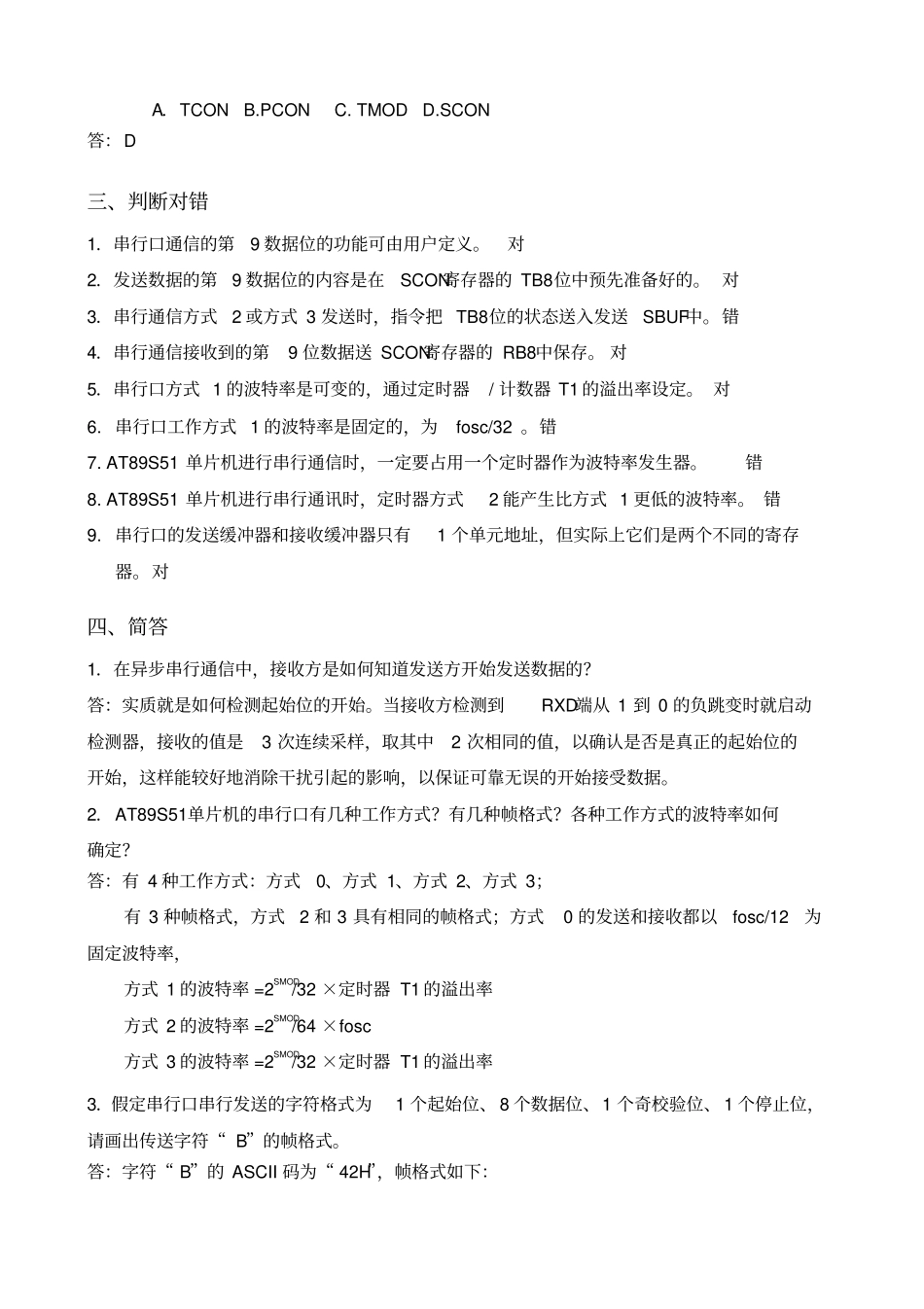

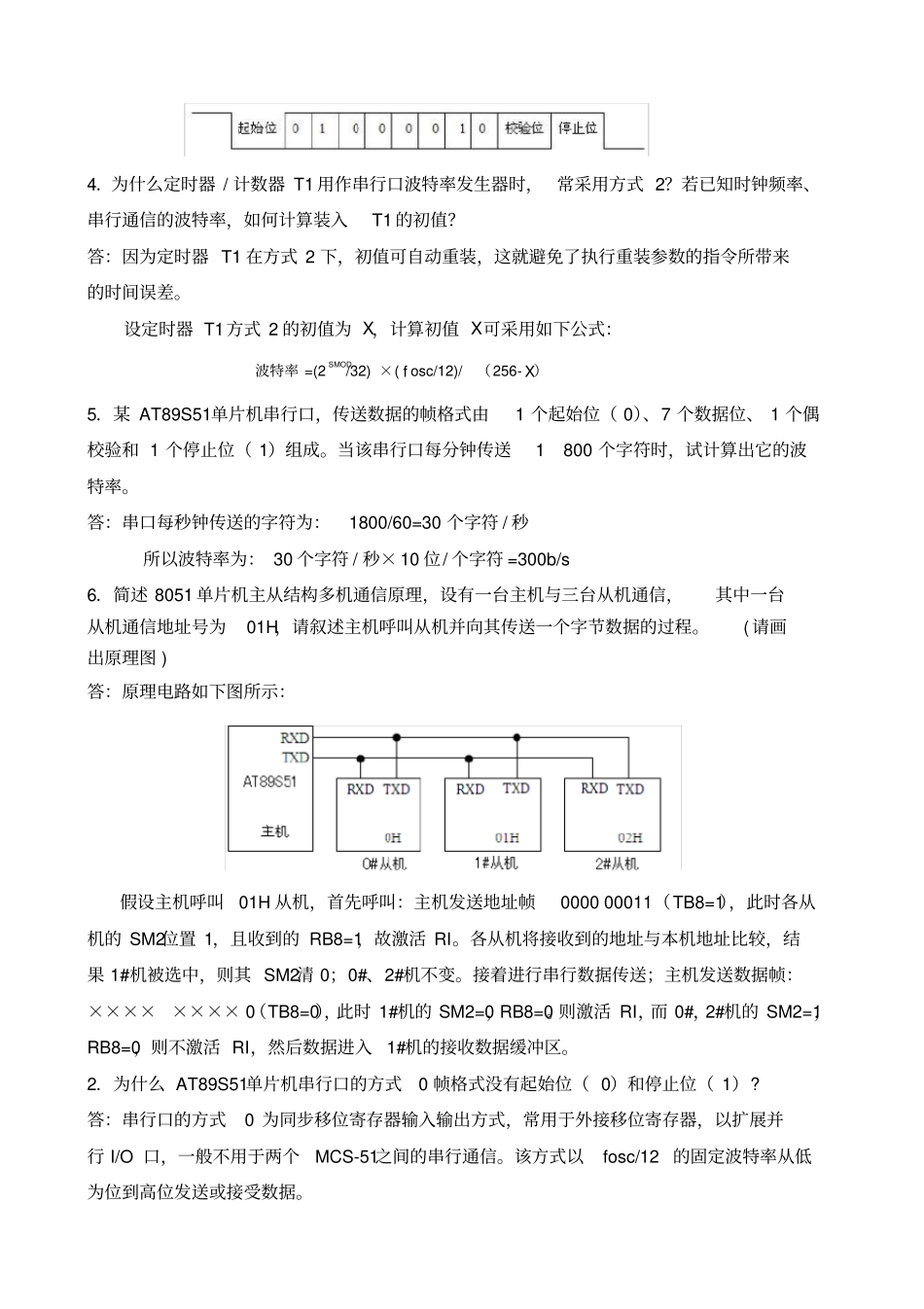

第8章思考题及习题8参考答案一、填空1、AT89S51的串行异步通信口为（单工/半双工/全双工）。答：全双工。2.串行通信波特率的单位是。答：bit/s3.AT89S51的串行通信口若传送速率为每秒120帧，每帧10位，则波特率为答：12004．串行口的方式0的波特率为。答：fosc/125．AT89S51单片机的通讯接口有和两种型式。在串行通讯中，发送时要把数据转换成数据。接收时又需把数据转换成数据。答：并行，串行，并行，串行，串行，并行6．当用串行口进行串行通信时，为减小波特率误差，使用的时钟频率为MHz。答：11.05927．AT89S51单片机串行口的4种工作方式中，和的波特率是可调的，与定时器/计数器T1的溢出率有关，另外两种方式的波特率是固定的。答：方式1，方式38．帧格式为1个起始位，8个数据位和1个停止位的异步串行通信方式是方式。答：方式1。9．在串行通信中，收发双方对波特率的设定应该是的。答：相同的。10．串行口工作方式1的波特率是。答：方式1波特率=（2SMOD/32）×定时器T1的溢出率二、单选1．AT89S51的串行口扩展并行I/O口时，串行接口工作方式选择。A.方式0B.方式1C.方式2D.方式3答：A2.控制串行口工作方式的寄存器是。A．TCONB.PCONC.TMODD.SCON答：D三、判断对错1．串行口通信的第9数据位的功能可由用户定义。对2．发送数据的第9数据位的内容是在SCON寄存器的TB8位中预先准备好的。对3．串行通信方式2或方式3发送时，指令把TB8位的状态送入发送SBUF中。错4．串行通信接收到的第9位数据送SCON寄存器的RB8中保存。对5．串行口方式1的波特率是可变的，通过定时器/计数器T1的溢出率设定。对6.串行口工作方式1的波特率是固定的，为fosc/32。错7.AT89S51单片机进行串行通信时，一定要占用一个定时器作为波特率发生器。错8.AT89S51单片机进行串行通讯时，定时器方式2能产生比方式1更低的波特率。错9.串行口的发送缓冲器和接收缓冲器只有1个单元地址，但实际上它们是两个不同的寄存器。对四、简答1．在异步串行通信中，接收方是如何知道发送方开始发送数据的？答：实质就是如何检测起始位的开始。当接收方检测到RXD端从1到0的负跳变时就启动检测器，接收的值是3次连续采样，取其中2次相同的值，以确认是否是真正的起始位的开始，这样能较好地消除干扰引起的影响，以保证可靠无误的开始接受数据。2．AT89S51单片机的串行口有几种工作方式？有几种帧格式？各种工作方式的波特率如何确定？答：有4种工作方式：方式0、方式1、方式2、方式3；有3种帧格式，方式2和3具有相同的帧格式；方式0的发送和接收都以fosc/12为固定波特率，方式1的波特率=2SMOD/32×定时器T1的溢出率方式2的波特率=2SMOD/64×fosc方式3的波特率=2SMOD/32×定时器T1的溢出率3．假定串行口串行发送的字符格式为1个起始位、8个数据位、1个奇校验位、1个停止位，请画出传送字符“B”的帧格式。答：字符“B”的ASCII码为“42H”，帧格式如下：4．为什么定时器/计数器T1用作串行口波特率发生器时，常采用方式2？若已知时钟频率、串行通信的波特率，如何计算装入T1的初值？答：因为定时器T1在方式2下，初值可自动重装，这就避免了执行重装参数的指令所带来的时间误差。设定时器T1方式2的初值为X，计算初值X可采用如下公式：波特率=(2SMOD/32)×(fosc/12)/（256-X）5．某AT89S51单片机串行口，传送数据的帧格式由1个起始位（0）、7个数据位、1个偶校验和1个停止位（1）组成。当该串行口每分钟传送1800个字符时，试计算出它的波特率。答：串口每秒钟传送的字符为：1800/60=30个字符/秒所以波特率为：30个字符/秒×10位/个字符=300b/s6．简述8051单片机主从结构多机通信原理，设有一台主机与三台从机通信，其中一台从机通信地址号为01H，请叙述主机呼叫从机并向其传送一个字节数据的过程。(请画出原理图)答：原理电路如下图所示：假设主机呼叫01H从机，首先呼叫：主机发送地址帧000000011（TB8=1），此时各从机的SM2位置1，且收到的RB8=1，故激活RI。各从机将接收到的地址与本机地址比较，结果1#机被选中，则其SM2清0；0#、2#机不变。接着进行串行数据传送；主机发送数据帧：××××××××0（TB8=0），此时1#机的SM2=0，RB8...
