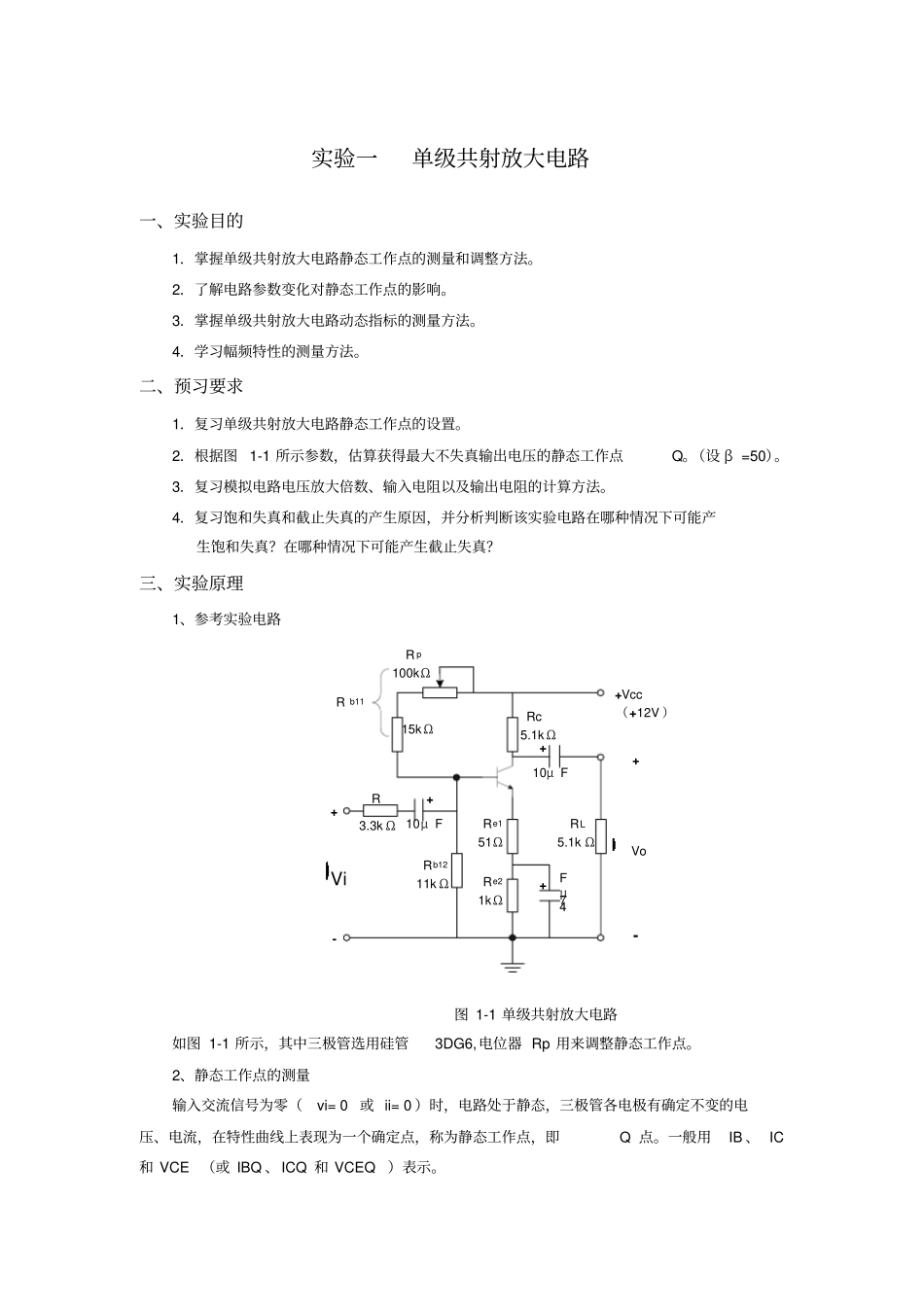

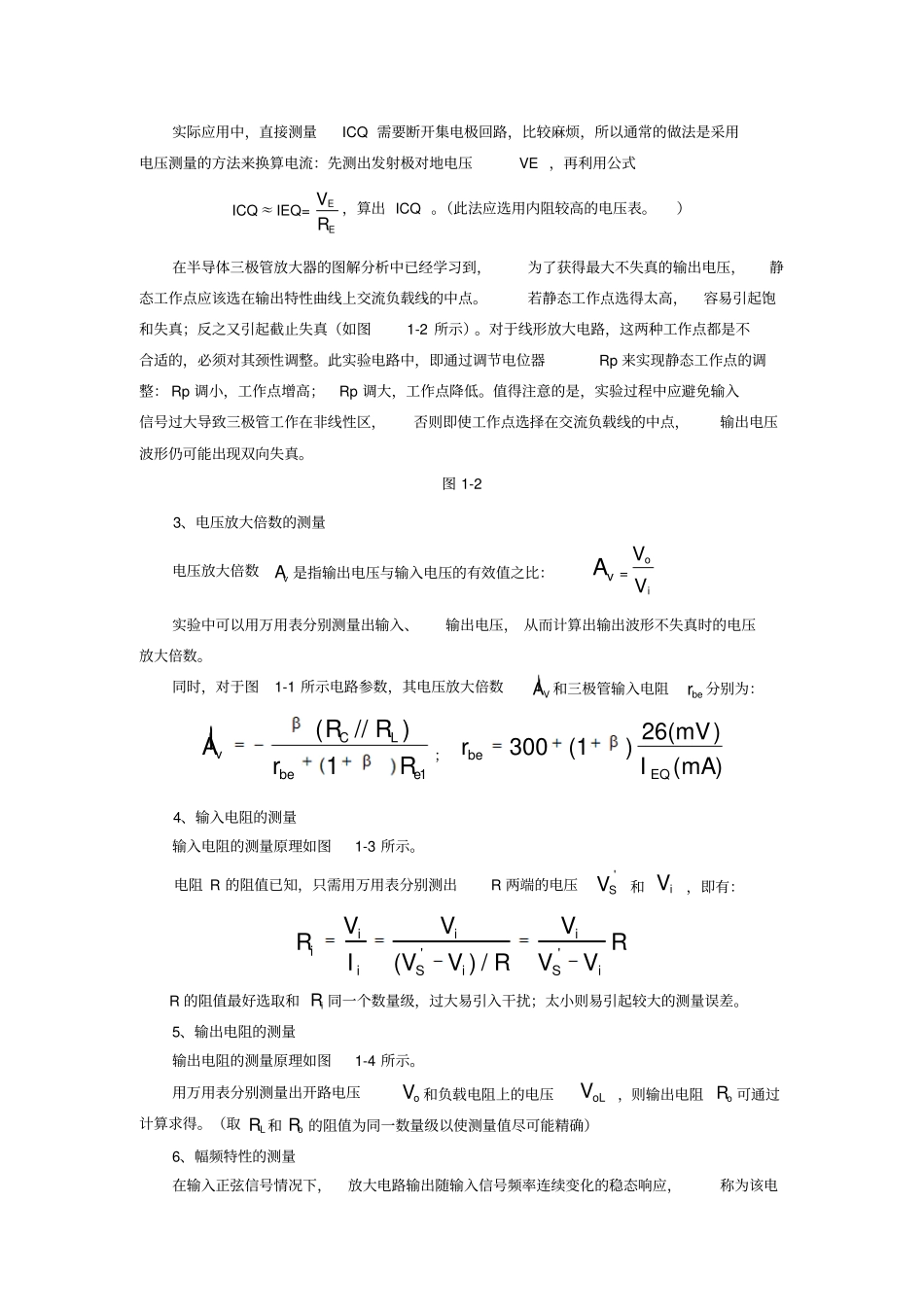

实验一单级共射放大电路一、实验目的1．掌握单级共射放大电路静态工作点的测量和调整方法。2．了解电路参数变化对静态工作点的影响。3．掌握单级共射放大电路动态指标的测量方法。4．学习幅频特性的测量方法。二、预习要求1．复习单级共射放大电路静态工作点的设置。2．根据图1-1所示参数，估算获得最大不失真输出电压的静态工作点Q。（设β=50）。3．复习模拟电路电压放大倍数、输入电阻以及输出电阻的计算方法。4．复习饱和失真和截止失真的产生原因，并分析判断该实验电路在哪种情况下可能产生饱和失真？在哪种情况下可能产生截止失真？三、实验原理1、参考实验电路Rp100kΩ15kΩRc5.1kΩR3.3kΩ+++10μF10μF47μFRL5.1kΩRe151ΩRe21kΩRb1211kΩRb11+-Vi+Vcc（+12V）-+Vo图1-1单级共射放大电路如图1-1所示，其中三极管选用硅管3DG6,电位器Rp用来调整静态工作点。2、静态工作点的测量输入交流信号为零（vi=0或ii=0）时，电路处于静态，三极管各电极有确定不变的电压、电流，在特性曲线上表现为一个确定点，称为静态工作点，即Q点。一般用IB、IC和VCE（或IBQ、ICQ和VCEQ）表示。实际应用中，直接测量ICQ需要断开集电极回路，比较麻烦，所以通常的做法是采用电压测量的方法来换算电流：先测出发射极对地电压VE，再利用公式ICQ≈IEQ=EEVR，算出ICQ。（此法应选用内阻较高的电压表。）在半导体三极管放大器的图解分析中已经学习到，为了获得最大不失真的输出电压，静态工作点应该选在输出特性曲线上交流负载线的中点。若静态工作点选得太高，容易引起饱和失真；反之又引起截止失真（如图1-2所示）。对于线形放大电路，这两种工作点都是不合适的，必须对其颈性调整。此实验电路中，即通过调节电位器Rp来实现静态工作点的调整：Rp调小，工作点增高；Rp调大，工作点降低。值得注意的是，实验过程中应避免输入信号过大导致三极管工作在非线性区，否则即使工作点选择在交流负载线的中点，输出电压波形仍可能出现双向失真。图1-23、电压放大倍数的测量电压放大倍数vA是指输出电压与输入电压的有效值之比：vA=oiVV实验中可以用万用表分别测量出输入、输出电压，从而计算出输出波形不失真时的电压放大倍数。同时，对于图1-1所示电路参数，其电压放大倍数VA和三极管输入电阻ber分别为：CLvbe1(//)1eRRArR；be26()300(1)()EQmVrImA4、输入电阻的测量输入电阻的测量原理如图1-3所示。电阻R的阻值已知，只需用万用表分别测出R两端的电压'SV和iV，即有：''()/iiiiiSiSiVVVRRIVVRVVR的阻值最好选取和iR同一个数量级，过大易引入干扰；太小则易引起较大的测量误差。5、输出电阻的测量输出电阻的测量原理如图1-4所示。用万用表分别测量出开路电压oV和负载电阻上的电压oLV，则输出电阻oR可通过计算求得。（取LR和oR的阻值为同一数量级以使测量值尽可能精确）6、幅频特性的测量在输入正弦信号情况下，放大电路输出随输入信号频率连续变化的稳态响应，称为该电路的频率响应。其幅频特性即指放大器的增益与输入信号频率之间的关系曲线。一般采用逐点法进行测量。在保持输入信号幅度不变的情况下，改变输入信号的频率，逐点测量对应于不同频率时的电压增益，用对数坐标纸画出幅频特性曲线。通常将放大倍数下降到中频电压放大倍数的0.707倍时所对应的频率称为上、下限截止频率（Hf、Lf）。BW＝fH－fL≈fH称为带宽，如图1-5所示。图1-5四、实验内容1．按图1-1,组装单级共射放大电路，经检查无误后，按通预先调整好的直流电源+12V。2．测试电路在线性放大状态时的静态工作点从信号发生器输出f=1KHZ,Vi=30mV（有效值）的正弦电压到放大电路的输入端，将放大电路的输出电压接到双踪示波器Y轴输入端，调整电位器Rp,使示波器上显示的Vo波形达到最大不失真，然后关闭信号发生器，即Vi=0,测试此时的静态工作点，填入表1.1中。表1.1VE/VICQ/mA(VE/ReVCEQ/VVBE/V3．测试电压放大倍数Av（1）从信号发生器送入f=1KHZ，Vi=30mV的正弦电压，用万用表测量输入电压Vo,计算电压放大倍数Av=Vo/Vi。（2）用示波器观察Vi和Vo电压的幅值和相位。把Vi和Vo分别接到双踪示波器的CH1和CH2通道上，在荧光屏上观察它们的幅值大小和相...
