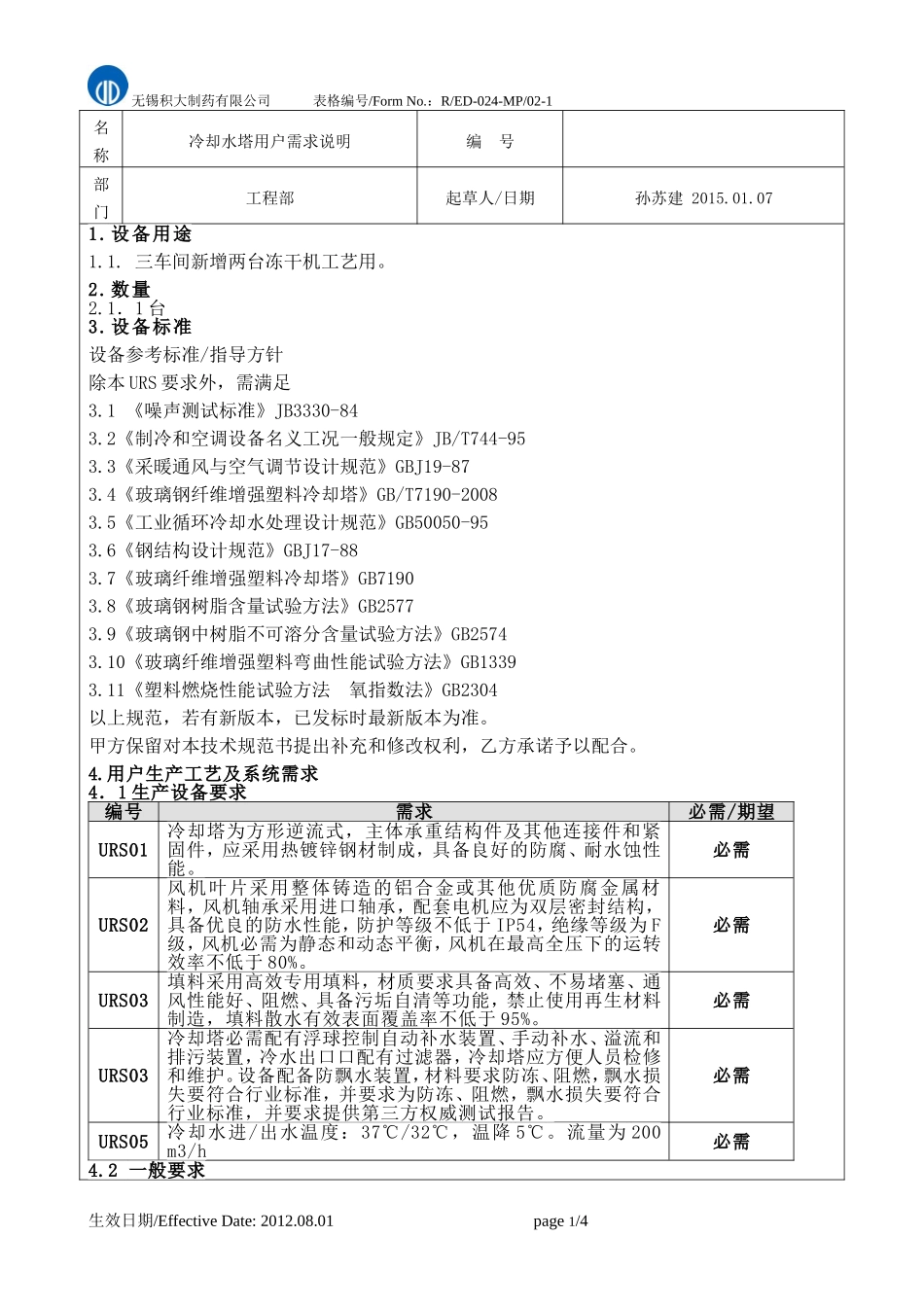

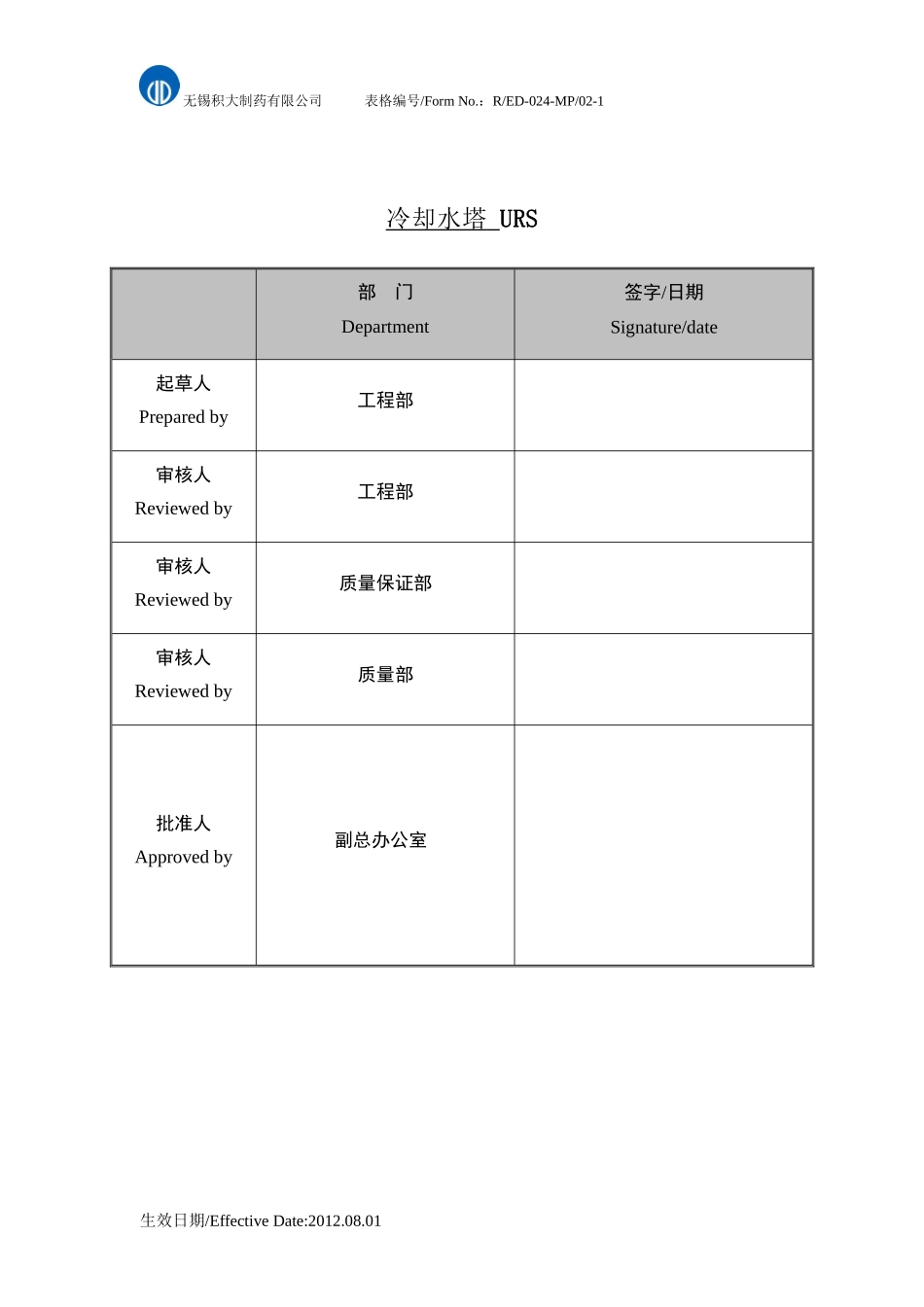

无锡积大制药有限公司表格编号/FormNo.：R/ED-024-MP/02-1冷却水塔URS部门Department签字/日期Signature/date起草人Preparedby工程部审核人Reviewedby工程部审核人Reviewedby质量保证部审核人Reviewedby质量部批准人Approvedby副总办公室生效日期/EffectiveDate:2012.08.01无锡积大制药有限公司表格编号/FormNo.：R/ED-024-MP/02-1名称冷却水塔用户需求说明编号部门工程部起草人/日期孙苏建2015.01.071.设备用途1.1.三车间新增两台冻干机工艺用。2.数量2.1．1台3.设备标准设备参考标准/指导方针除本URS要求外，需满足3.1《噪声测试标准》JB3330-843.2《制冷和空调设备名义工况一般规定》JB/T744-953.3《采暖通风与空气调节设计规范》GBJ19-873.4《玻璃钢纤维增强塑料冷却塔》GB/T7190-20083.5《工业循环冷却水处理设计规范》GB50050-953.6《钢结构设计规范》GBJ17-883.7《玻璃纤维增强塑料冷却塔》GB71903.8《玻璃钢树脂含量试验方法》GB25773.9《玻璃钢中树脂不可溶分含量试验方法》GB25743.10《玻璃纤维增强塑料弯曲性能试验方法》GB13393.11《塑料燃烧性能试验方法氧指数法》GB2304以上规范，若有新版本，已发标时最新版本为准。甲方保留对本技术规范书提出补充和修改权利，乙方承诺予以配合。4.用户生产工艺及系统需求4．1生产设备要求编号需求必需/期望URS01冷却塔为方形逆流式，主体承重结构件及其他连接件和紧固件，应采用热镀锌钢材制成，具备良好的防腐、耐水蚀性能。必需URS02风机叶片采用整体铸造的铝合金或其他优质防腐金属材料，风机轴承采用进口轴承，配套电机应为双层密封结构，具备优良的防水性能，防护等级不低于IP54，绝缘等级为F级，风机必需为静态和动态平衡，风机在最高全压下的运转效率不低于80%。必需URS03填料采用高效专用填料，材质要求具备高效、不易堵塞、通风性能好、阻燃、具备污垢自清等功能，禁止使用再生材料制造，填料散水有效表面覆盖率不低于95%。必需URS03冷却塔必需配有浮球控制自动补水装置、手动补水、溢流和排污装置，冷水出口口配有过滤器，冷却塔应方便人员检修和维护。设备配备防飘水装置，材料要求防冻、阻燃，飘水损失要符合行业标准，并要求为防冻、阻燃，飘水损失要符合行业标准，并要求提供第三方权威测试报告。必需URS05冷却水进/出水温度：37℃/32℃，温降5℃。流量为200m3/h必需4.2一般要求生效日期/EffectiveDate:2012.08.01page1/4无锡积大制药有限公司表格编号/FormNo.：R/ED-024-MP/02-1URS06机组所采用的零、部件应符合本需求书的技术要求及相应的安全规程、国家标准、行业标准及按规定程序批准的图样和技术文件的技术要求。必需URS07机组的设计与制造应保证在正常使用时安全的运行。必需4.3机械安全URS08机组的设计应保证在正常运输、安装和使用时具有可靠地稳定性。机组应有足够的机械强度，其结构应能承受正常使用中可能发生的非正常操作。必需URS09在正常使用状态下，人有可能触及的运行部分应设置适当的防护罩或防护网。必需4.3电气安全URS10电机要求防水全封闭，防护等级IP55，绝缘等级F级，设备有接地装置必需4.5噪声要求URS11设备噪声不得大于75dB必需4.6工艺要求URS12设备能保证在全年运行必需URS13冷却塔震动能满足国家相关规范、规定的要求必需URS14热力性能要求：按水温降对比法求出的实测冷却能力与设计冷却能力的百分比不得小于95%。URS15电机的使用寿命在正常情况下运行不少于5年，轴承的使用寿命在正常情况下运行不少于20000小时。URS16填料和各部件应在正常情况下运行不少于10年，乙方还应提供主要部件使用年限。4.7结构要求：URS17塔体采用钢框架，所有钢构件采用热镀锌，塔体结构连接螺栓采用不锈钢钢件。必需URS18塔体面板应采用玻璃钢版和pvc板，并考虑抗太阳辐射影响使其具有抗老化能力，难褪色，表面光洁。必需URS19塔体框架结构应保证塔体在安装、运行后的稳定性，抗风载荷：150Kgf/m2，抗地震强度：4度基本烈度。必需4.8配水系统要求：URS20采用自然重力多孔板或定点喷雾式布水系统，布水池应为玻璃钢材质，坚实耐用，便于维修，不宜堵塞。集水内有效水深不小于0.6m.必需4.9淋水要求：URS21填料...
