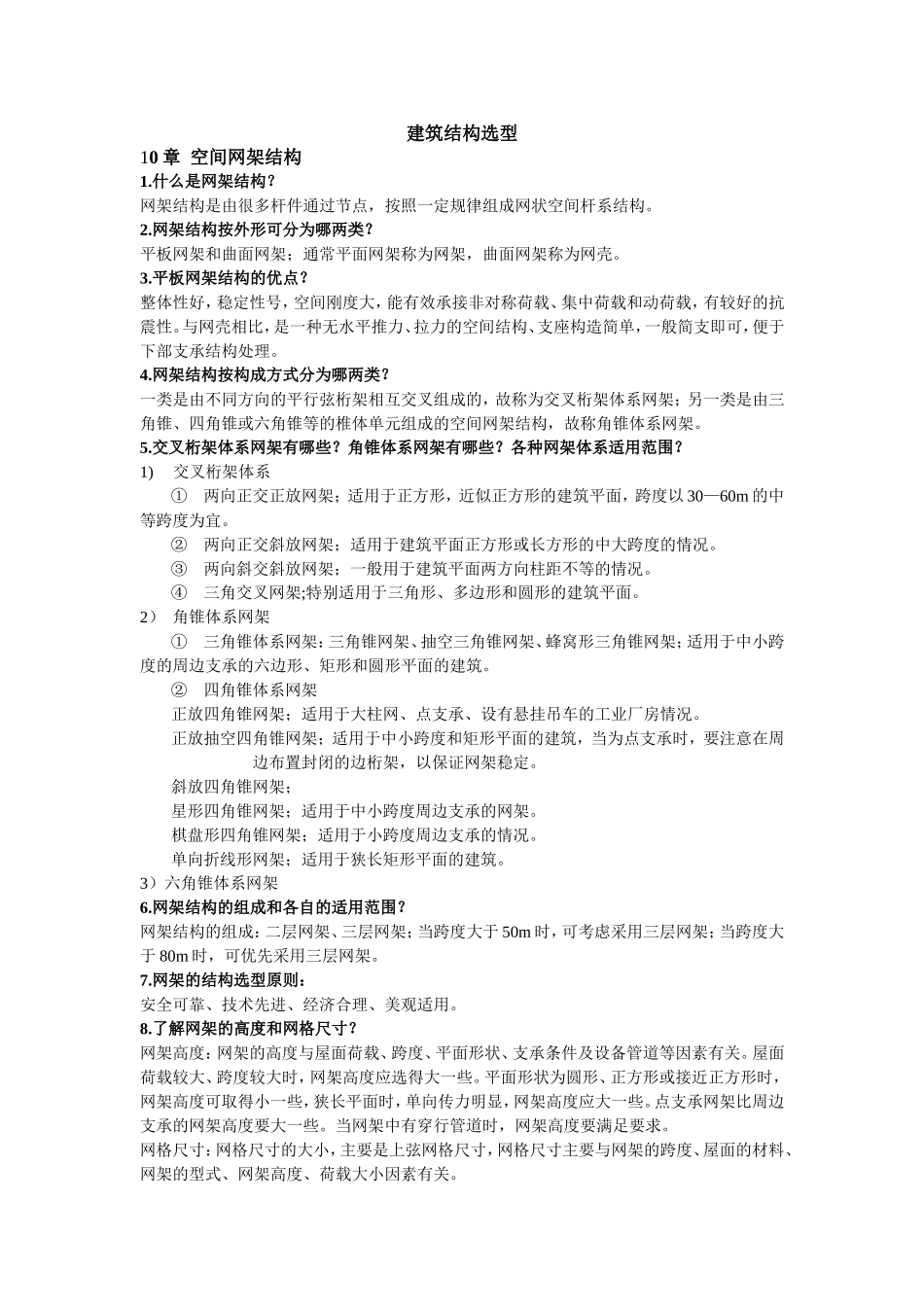

建筑结构选型10章空间网架结构1.什么是网架结构？网架结构是由很多杆件通过节点，按照一定规律组成网状空间杆系结构。2.网架结构按外形可分为哪两类？平板网架和曲面网架；通常平面网架称为网架，曲面网架称为网壳。3.平板网架结构的优点？整体性好，稳定性号，空间刚度大，能有效承接非对称荷载、集中荷载和动荷载，有较好的抗震性。与网壳相比，是一种无水平推力、拉力的空间结构、支座构造简单，一般简支即可，便于下部支承结构处理。4.网架结构按构成方式分为哪两类？一类是由不同方向的平行弦桁架相互交叉组成的，故称为交叉桁架体系网架；另一类是由三角锥、四角锥或六角锥等的椎体单元组成的空间网架结构，故称角锥体系网架。5.交叉桁架体系网架有哪些？角锥体系网架有哪些？各种网架体系适用范围？1)交叉桁架体系①两向正交正放网架；适用于正方形，近似正方形的建筑平面，跨度以30—60m的中等跨度为宜。②两向正交斜放网架；适用于建筑平面正方形或长方形的中大跨度的情况。③两向斜交斜放网架；一般用于建筑平面两方向柱距不等的情况。④三角交叉网架;特别适用于三角形、多边形和圆形的建筑平面。2）角锥体系网架①三角锥体系网架：三角锥网架、抽空三角锥网架、蜂窝形三角锥网架；适用于中小跨度的周边支承的六边形、矩形和圆形平面的建筑。②四角锥体系网架正放四角锥网架；适用于大柱网、点支承、设有悬挂吊车的工业厂房情况。正放抽空四角锥网架；适用于中小跨度和矩形平面的建筑，当为点支承时，要注意在周边布置封闭的边桁架，以保证网架稳定。斜放四角锥网架；星形四角锥网架；适用于中小跨度周边支承的网架。棋盘形四角锥网架；适用于小跨度周边支承的情况。单向折线形网架；适用于狭长矩形平面的建筑。3）六角锥体系网架6.网架结构的组成和各自的适用范围？网架结构的组成：二层网架、三层网架；当跨度大于50m时，可考虑采用三层网架；当跨度大于80m时，可优先采用三层网架。7.网架的结构选型原则：安全可靠、技术先进、经济合理、美观适用。8.了解网架的高度和网格尺寸？网架高度：网架的高度与屋面荷载、跨度、平面形状、支承条件及设备管道等因素有关。屋面荷载较大、跨度较大时，网架高度应选得大一些。平面形状为圆形、正方形或接近正方形时，网架高度可取得小一些，狭长平面时，单向传力明显，网架高度应大一些。点支承网架比周边支承的网架高度要大一些。当网架中有穿行管道时，网架高度要满足要求。网格尺寸：网格尺寸的大小，主要是上弦网格尺寸，网格尺寸主要与网架的跨度、屋面的材料、网架的型式、网架高度、荷载大小因素有关。9.腹杆的布置原则：是尽量使压杆短、拉杆长，使网架受力合理。10.网架的杆件和材料：网架常采用圆钢管、角钢、薄壁钢作为杆件；杆件的材料：一般用HPB235钢和16Mn钢。11.网架的节点有哪些？钢板节点、焊接空心球节点、螺栓球节点。12.网架的支承方式有几类：周边支承、点支承、周边支承与点支承结合。13.网架的屋面体系有几类？网架屋面的起坡方法？无檩体系、有檩体系网架屋面的起破方法：网架结构屋面的排水坡度平缓，一般1%—4%；屋面的坡度一般可采用以下几种方法：上弦节点上就爱小立柱找坡、网架变高、整个网架起坡、支承柱变高。14.网架的特点及使用范围？结构结构特点：刚度大、变形小、应力分布较均匀、结构自重轻、节省材料、形式多样、使用灵活。适用范围：适用于多种形式的建筑平面，应用范围较广。网架结构常用类型：单层平面网架、单层曲面网架、双层平板网架、双层穹隆网架。11章网壳结构1.网壳结构是一种受力合理、覆盖跨度大、兼有杆系和薄壳特性的曲面型网格结构。2.由于网壳结构形式较多，可按不同的分类方法。经济安全、轻质高强、施工方便始终是衡量网壳结构形式好坏的基本出发点。3.网壳结构的选型必须根据工程的实际情况，综合考虑各种因素，通过技术经济综合比较分析，合理地确定。4.什么是网壳结构特点？网壳是一种新型的屋盖承重结构，属于多次超静定空间结构体系，它改变了一般平面架结构的受力状态，能够承受来自各方面的荷载。这种平板形网架，结构新颖美观，杆件规律性强，网格划一，整体...
