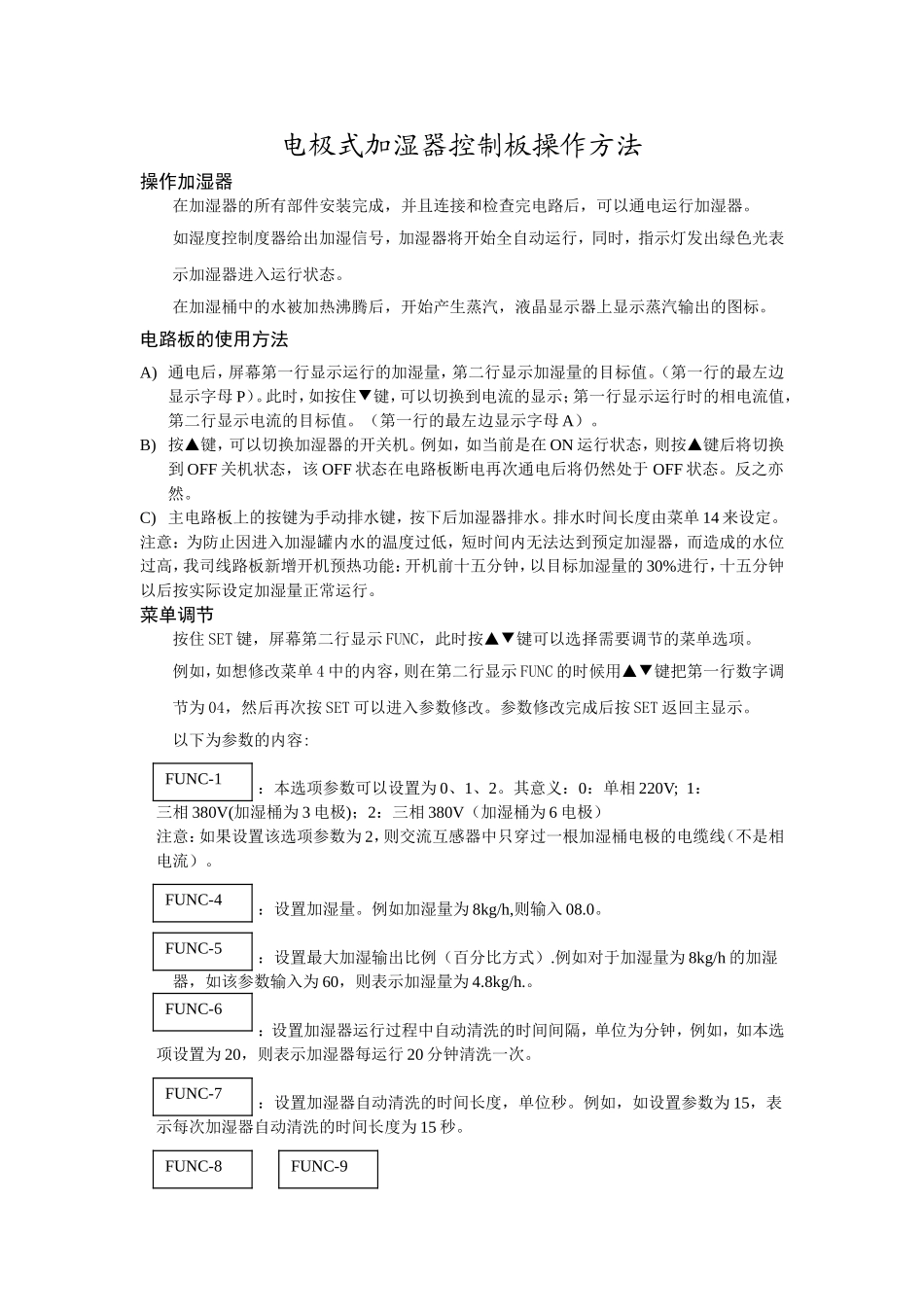

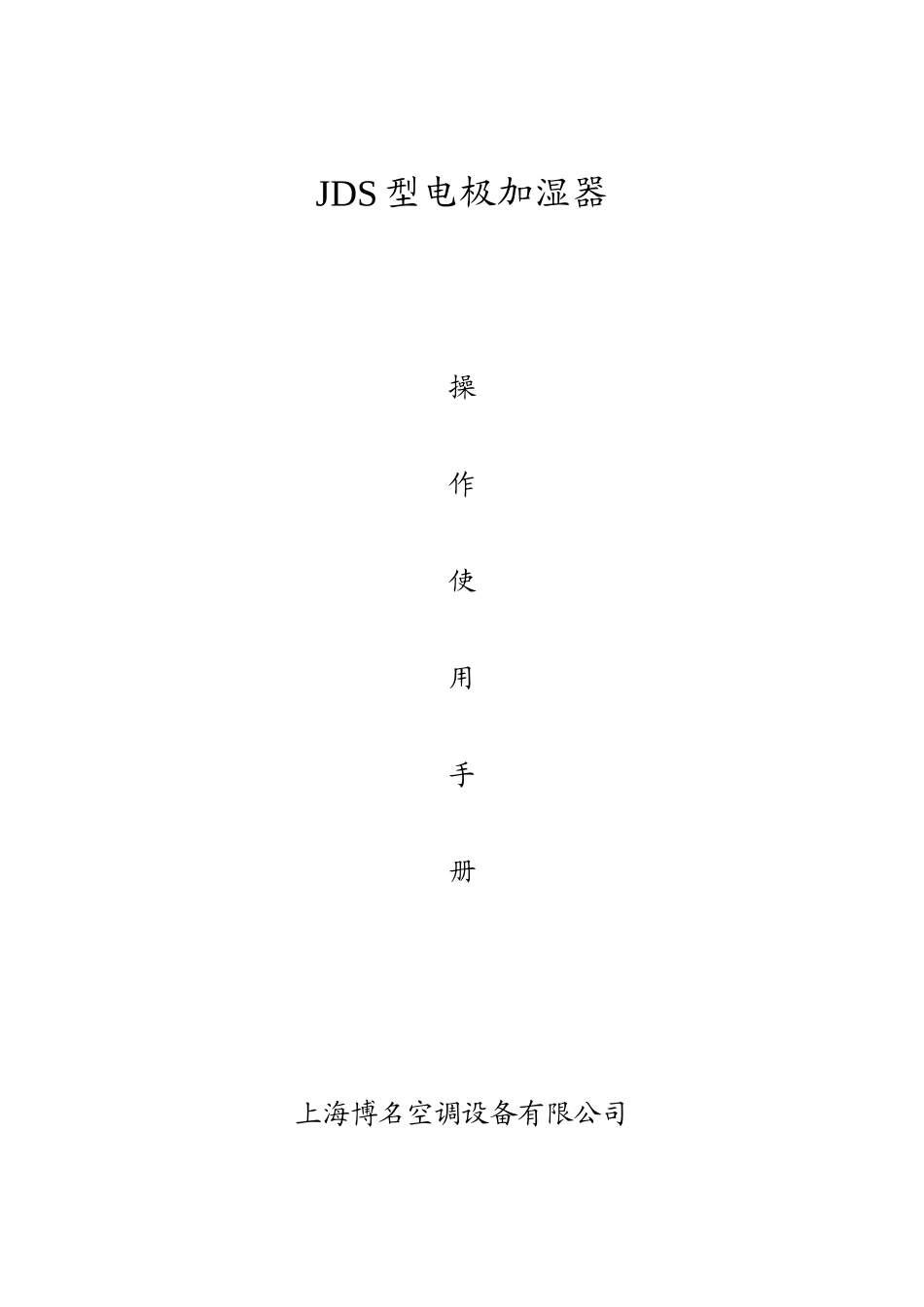

JDS型电极加湿器操作使用手册上海博名空调设备有限公司电极式加湿器控制板操作方法操作加湿器在加湿器的所有部件安装完成，并且连接和检查完电路后，可以通电运行加湿器。如湿度控制度器给出加湿信号，加湿器将开始全自动运行，同时，指示灯发出绿色光表示加湿器进入运行状态。在加湿桶中的水被加热沸腾后，开始产生蒸汽，液晶显示器上显示蒸汽输出的图标。电路板的使用方法A)通电后，屏幕第一行显示运行的加湿量，第二行显示加湿量的目标值。（第一行的最左边显示字母P）。此时，如按住▼键，可以切换到电流的显示；第一行显示运行时的相电流值，第二行显示电流的目标值。（第一行的最左边显示字母A）。B)按▲键，可以切换加湿器的开关机。例如，如当前是在ON运行状态，则按▲键后将切换到OFF关机状态，该OFF状态在电路板断电再次通电后将仍然处于OFF状态。反之亦然。C)主电路板上的按键为手动排水键，按下后加湿器排水。排水时间长度由菜单14来设定。注意：为防止因进入加湿罐内水的温度过低，短时间内无法达到预定加湿器，而造成的水位过高，我司线路板新增开机预热功能：开机前十五分钟，以目标加湿量的30%进行，十五分钟以后按实际设定加湿量正常运行。菜单调节按住SET键，屏幕第二行显示FUNC，此时按▲▼键可以选择需要调节的菜单选项。例如，如想修改菜单4中的内容，则在第二行显示FUNC的时候用▲▼键把第一行数字调节为04，然后再次按SET可以进入参数修改。参数修改完成后按SET返回主显示。以下为参数的内容:：本选项参数可以设置为0、1、2。其意义：0：单相220V;1：三相380V(加湿桶为3电极)；2：三相380V（加湿桶为6电极）注意：如果设置该选项参数为2，则交流互感器中只穿过一根加湿桶电极的电缆线（不是相电流）。：设置加湿量。例如加湿量为8kg/h,则输入08.0。：设置最大加湿输出比例（百分比方式）.例如对于加湿量为8kg/h的加湿器，如该参数输入为60，则表示加湿量为4.8kg/h.。：设置加湿器运行过程中自动清洗的时间间隔，单位为分钟，例如，如本选项设置为20，则表示加湿器每运行20分钟清洗一次。：设置加湿器自动清洗的时间长度，单位秒。例如，如设置参数为15，表示每次加湿器自动清洗的时间长度为15秒。FUNC-1FUNC-4FUNC-5FUNC-6FUNC-7FUNC-8FUNC-9和：：用于电流检测校准。一般在加湿器出厂时校准。：用来选择加湿器自动清洗时主交流接触器是闭合还是断开。0：断开；1：保持闭合。：用来选择开关方式运行或比例方式运行。参数0：开关方式；参数1：比例方式。：用来设定手动排水的时间长度（秒）。例如设定为20，则按手动排水键后加湿器排水20秒。设定范围：0-2000。选配功能：以下两项功能为选择性配置，JDS-OEM机型中，小于或等于23KG/H加湿量的加湿器无此配置，此两项功能应用于大于23KG/H的加湿器中。：用来设定自动清洗时间间隔（分），建议设定时间为120分钟；：用来设定自动清洗时间长度（秒），建议设定时间为30秒；加湿显示1、加湿状态持续绿灯（包括在定时排水的状态时），显示蒸汽图标。2、进水状态自动进水时，二极管绿灯闪动。3、停机状态红绿二极管均熄灭，显示OFF。4、水位到达最高位置（S检测到水的时候）在屏幕的左下方出现加湿桶状的图标（加湿器不停机）.一旦低于S位置，并电流达到额定电流，图标消失。5、排水自动排水时，二极管红灯闪亮；手动排水时，二极管红、绿同时闪动。注意：为保证排水通畅，我司现已更换自动排水电磁阀，电磁阀电压：220V，型号：CR-03，三线制电动球阀，请按照线路图及电磁阀接线说明接线！6、加湿桶需要维护或更换当加湿器自动运行5小时后，电流值始终达不到额定工作电流值，第二行间显示代码：AL3。在此状态时，红色二极管闪亮，加湿器运行不停止。在出现以上报警之后，如加湿FUNC-12FUNC-13FUNC-14FUNC-16FUNC-17器经过一段时间运行后电流值增大并达到额定值，则恢复成正常运行的显示。7、进水故障加湿器开始进水，如发生进水压力不足、电磁阀堵塞外或烧坏、断水的情况下，第二行间显示代码AL1预停机报警。该故障不能消除则升级为AL2,在此状态时，二极管发出持续红光，加湿器停机并保持报警。8、电流过大若加湿...
