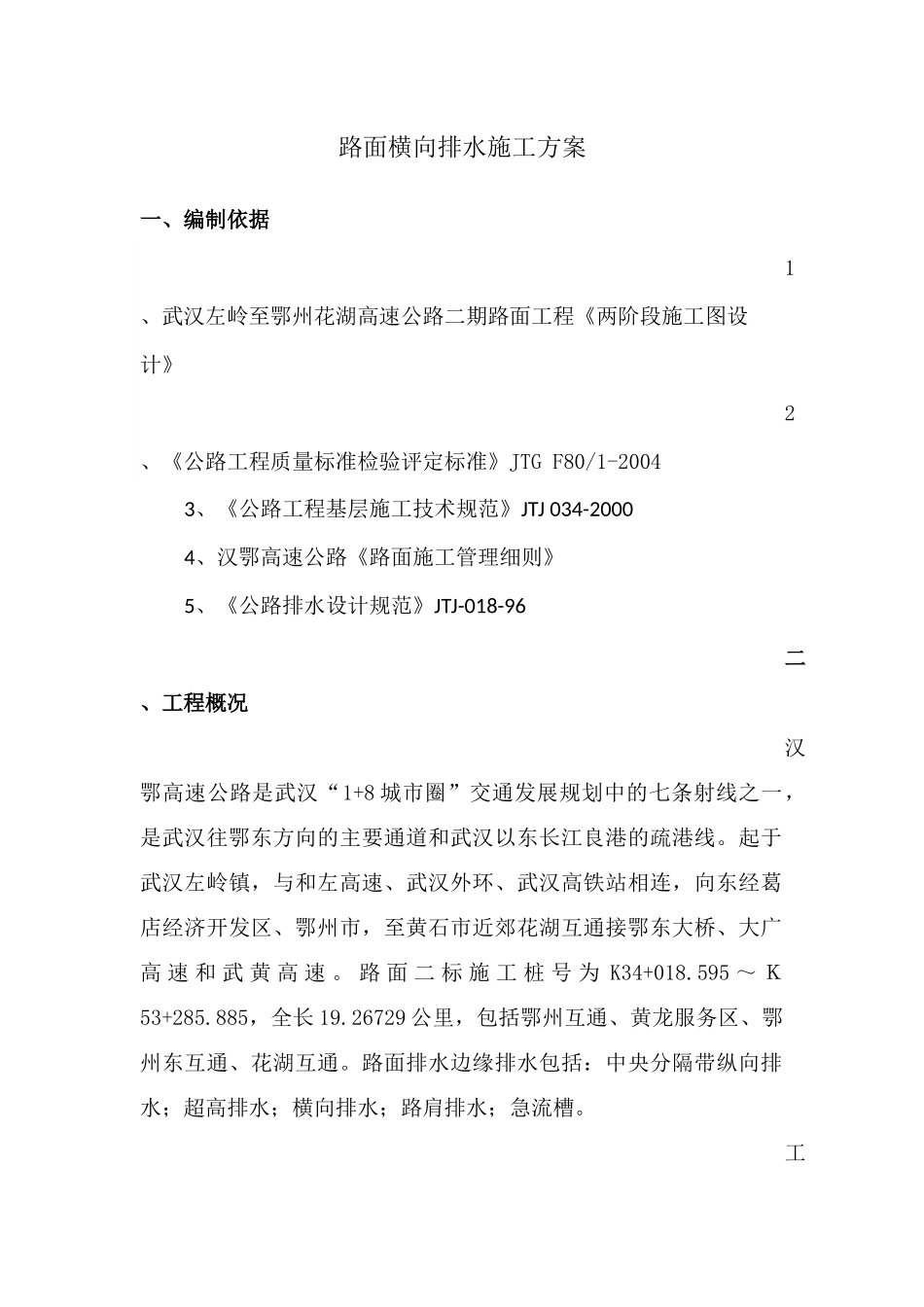

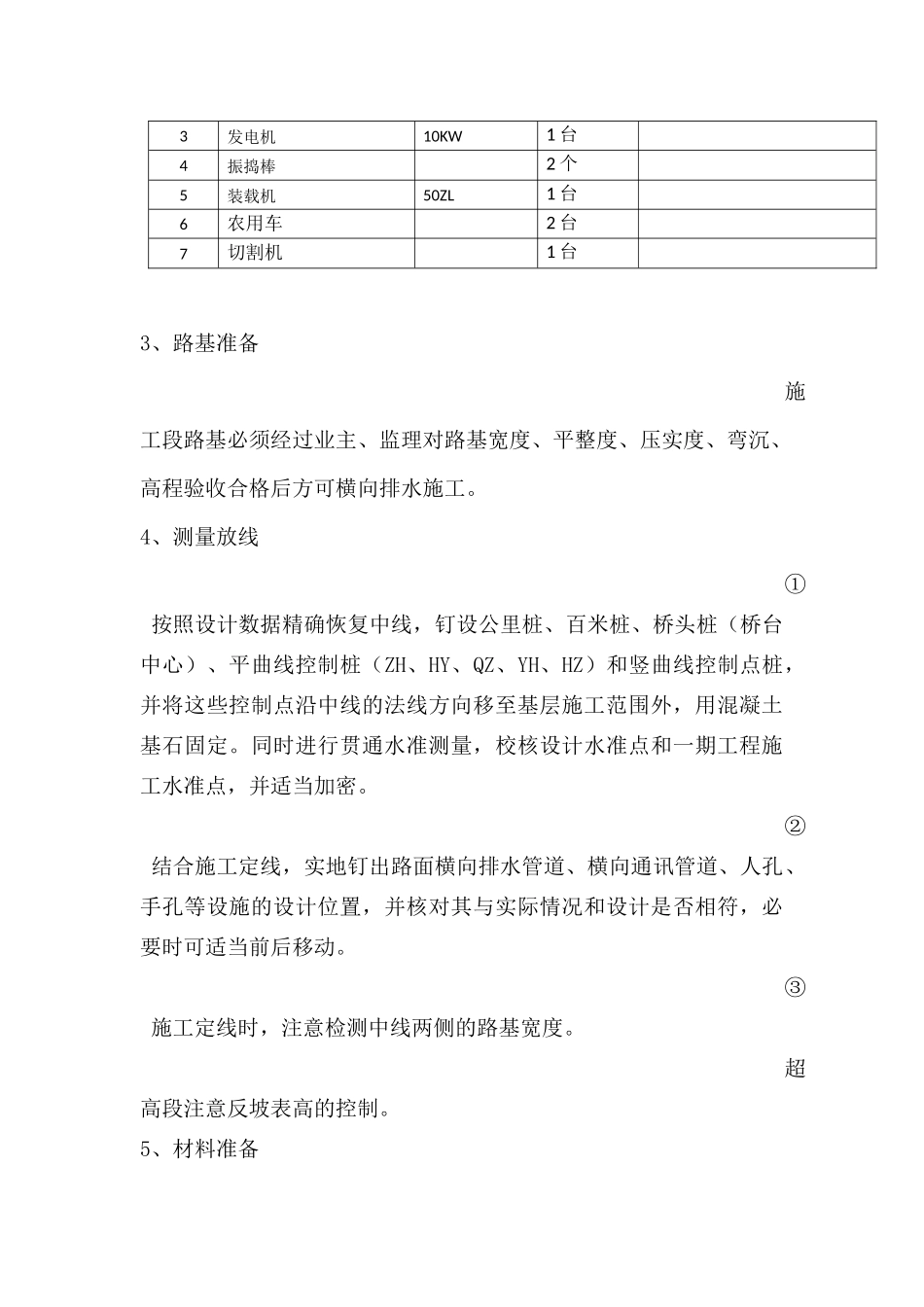

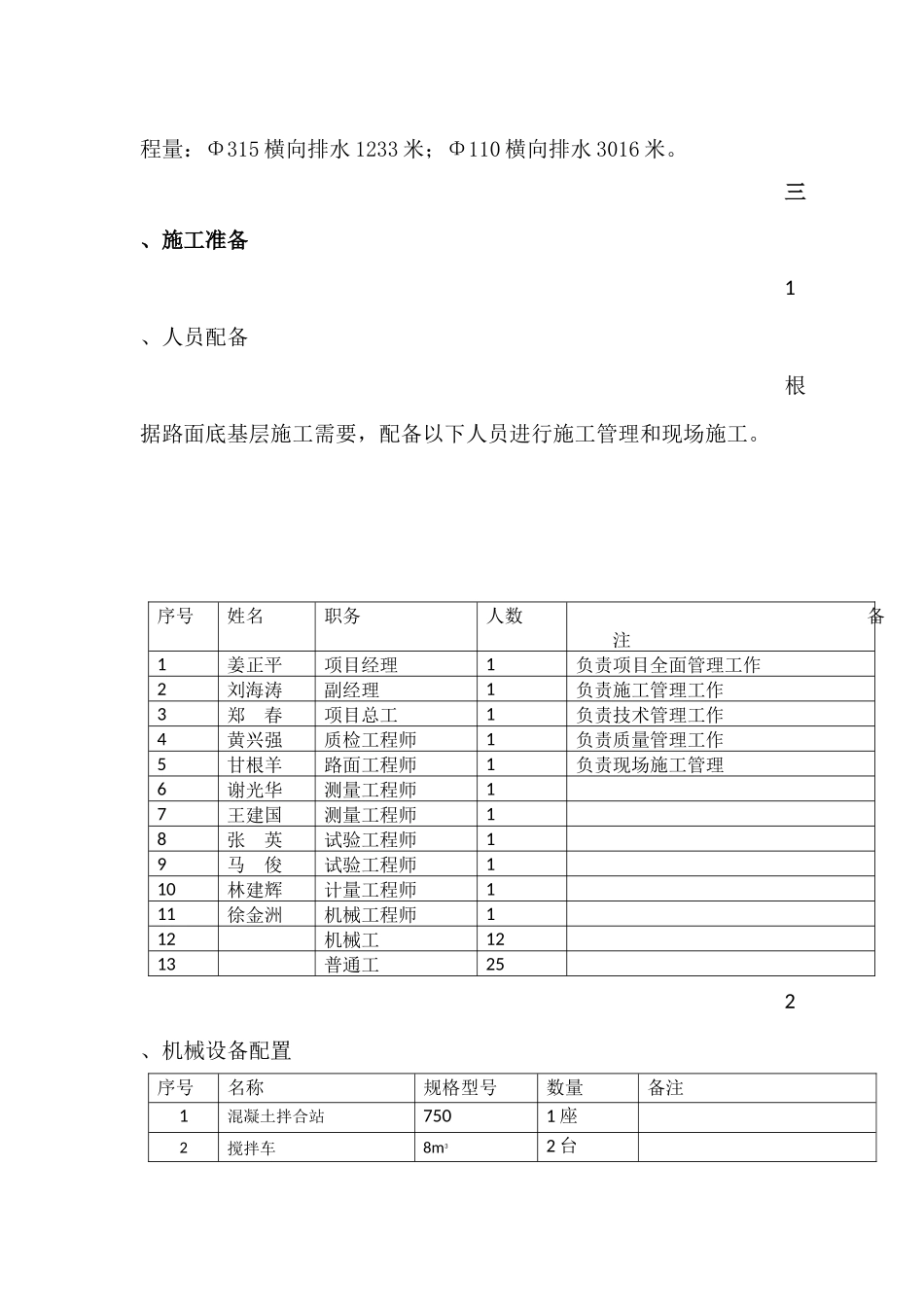

路面横向排水施工方案一、编制依据1、武汉左岭至鄂州花湖高速公路二期路面工程《两阶段施工图设计》2、《公路工程质量标准检验评定标准》JTGF80/1-20043、《公路工程基层施工技术规范》JTJ034-20004、汉鄂高速公路《路面施工管理细则》5、《公路排水设计规范》JTJ-018-96二、工程概况汉鄂高速公路是武汉“1+8城市圈”交通发展规划中的七条射线之一，是武汉往鄂东方向的主要通道和武汉以东长江良港的疏港线。起于武汉左岭镇，与和左高速、武汉外环、武汉高铁站相连，向东经葛店经济开发区、鄂州市，至黄石市近郊花湖互通接鄂东大桥、大广高速和武黄高速。路面二标施工桩号为K34+018.595～Ｋ53+285.885，全长19.26729公里，包括鄂州互通、黄龙服务区、鄂州东互通、花湖互通。路面排水边缘排水包括：中央分隔带纵向排水；超高排水；横向排水；路肩排水；急流槽。工程量：Φ315横向排水1233米；Φ110横向排水3016米。三、施工准备1、人员配备根据路面底基层施工需要，配备以下人员进行施工管理和现场施工。序号姓名职务人数备注1姜正平项目经理1负责项目全面管理工作2刘海涛副经理1负责施工管理工作3郑春项目总工1负责技术管理工作4黄兴强质检工程师1负责质量管理工作5甘根羊路面工程师1负责现场施工管理6谢光华测量工程师17王建国测量工程师18张英试验工程师19马俊试验工程师110林建辉计量工程师111徐金洲机械工程师112机械工1213普通工252、机械设备配置序号名称规格型号数量备注1混凝土拌合站7501座2搅拌车8m32台3发电机10KW1台4振捣棒2个5装载机50ZL1台6农用车2台7切割机1台3、路基准备施工段路基必须经过业主、监理对路基宽度、平整度、压实度、弯沉、高程验收合格后方可横向排水施工。4、测量放线①按照设计数据精确恢复中线，钉设公里桩、百米桩、桥头桩（桥台中心）、平曲线控制桩（ZH、HY、QZ、YH、HZ）和竖曲线控制点桩，并将这些控制点沿中线的法线方向移至基层施工范围外，用混凝土基石固定。同时进行贯通水准测量，校核设计水准点和一期工程施工水准点，并适当加密。②结合施工定线，实地钉出路面横向排水管道、横向通讯管道、人孔、手孔等设施的设计位置，并核对其与实际情况和设计是否相符，必要时可适当前后移动。③施工定线时，注意检测中线两侧的路基宽度。超高段注意反坡表高的控制。5、材料准备鉴于我项目部目前混凝土搅拌站未完全建成，暂时不能满足施工需要，因此我们在和监理单位协商的情况下选择信誉比较好鄂州市永昌混凝土有限公司生产的商品混凝土。混凝土的质量保证措施：将混凝土的等级增加一个标号，垫层设计为C15现改为C20，沟槽设计为C20现改为C25。工地试验室派出试验员旁站，邀请驻地办试验人员和总监办中心试验室试验员共同监控，把好材料关。严格控制混凝土拌合物的水灰比和坍落度，运至现场的混凝土拌合物不符合要求时，坚决不能用于施工。加强取样频率，制作一定数量的抗压试块，并与其试验室制作的试件进行对比，以保证实体强度的可靠性。对出厂合格的HDPE波纹管，按规范要求的频率进行检测，各项指标均能满足设计要求。四、施工工艺施工工艺：波纹管埋设应严格遵守施工程序，服从工程师指令，依照技术规范组织施工。每道工序完成后，必须经有关质检人员、监理工程师的检验合格后，方可进入下道工序施工，混凝土浇筑时间及浇注条件都应有完整的记录，供监理工程师的随时检查使用，做好现场检验记录。施工时按施工方案的要求，合理安排操作人员，认真落实，严把质量关。其施工工艺如下：钢管埋设：放样、基础开挖波纹管埋设混凝土浇注振捣报验1、根据测量放线人工开挖沟槽深度保证排水管2%横坡，Φ110排水管宽度21cm深度不得低于46cm,Φ315排水管宽度80cm深度不得低于75.4cm。2、垫层的铺设采用C15混凝土10cm人工振捣找平。3、按设计长度将φ110、Φ315HDPE排水管连接，上游管头用土工布包裹进口，防治土石进入管内，下游用出口用镀锌铁丝网罩住；将排水管沿基沟中心线安设。4、横向排水管安装后，用C20水泥混凝土浇筑回填，要求混凝土配合比准确，拌和均匀，坍落度稳定；浇筑时振捣密实，防止过振和混凝土离析。施工过程注意事项：混个泥土浇筑...
