自动连续顶推千斤顶系统使用说明书VIP免费

自动连续顶推千斤顶系统使用说明书_第1页
1/7
自动连续顶推千斤顶系统使用说明书_第2页
2/7
自动连续顶推千斤顶系统使用说明书_第3页
3/7

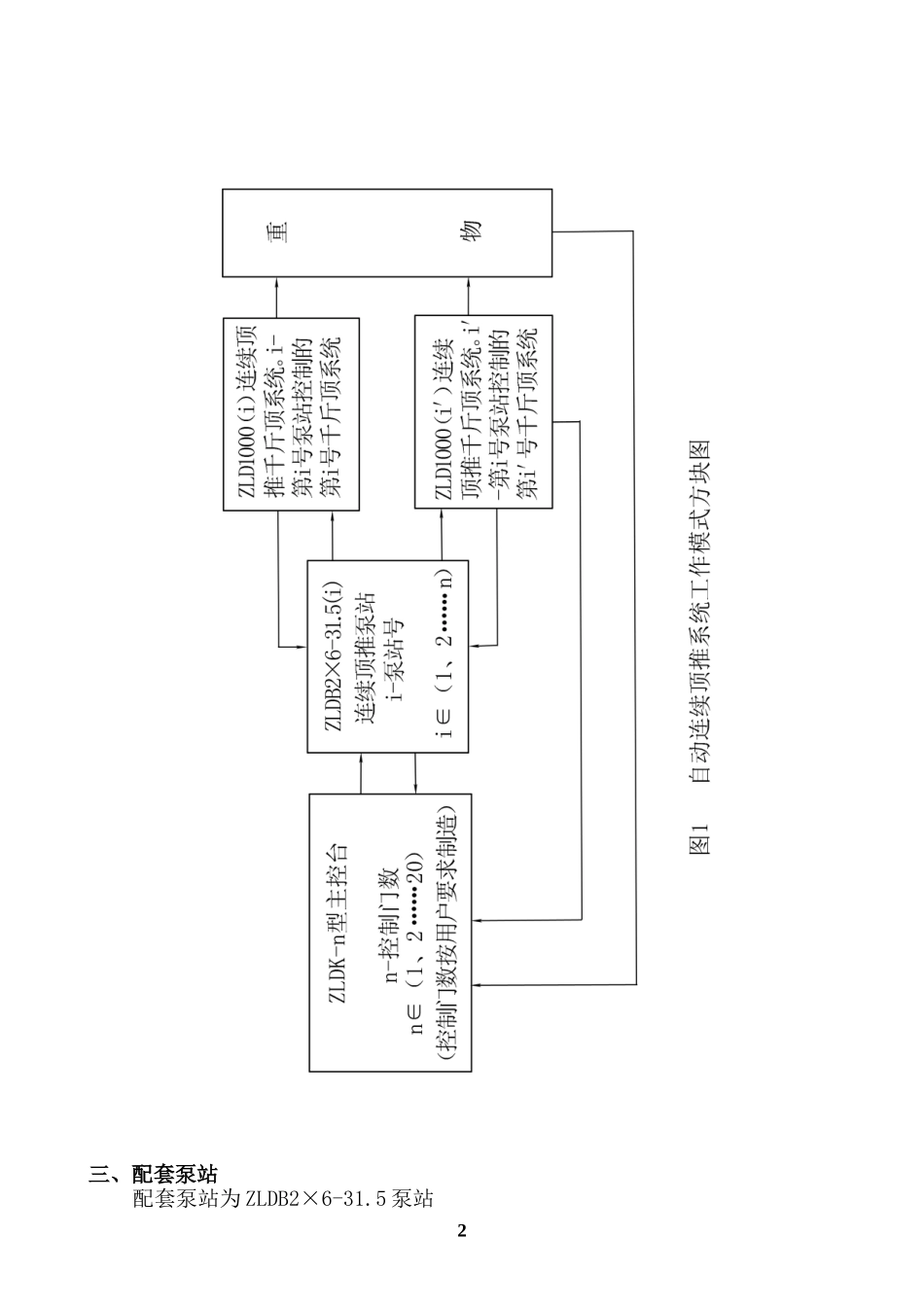

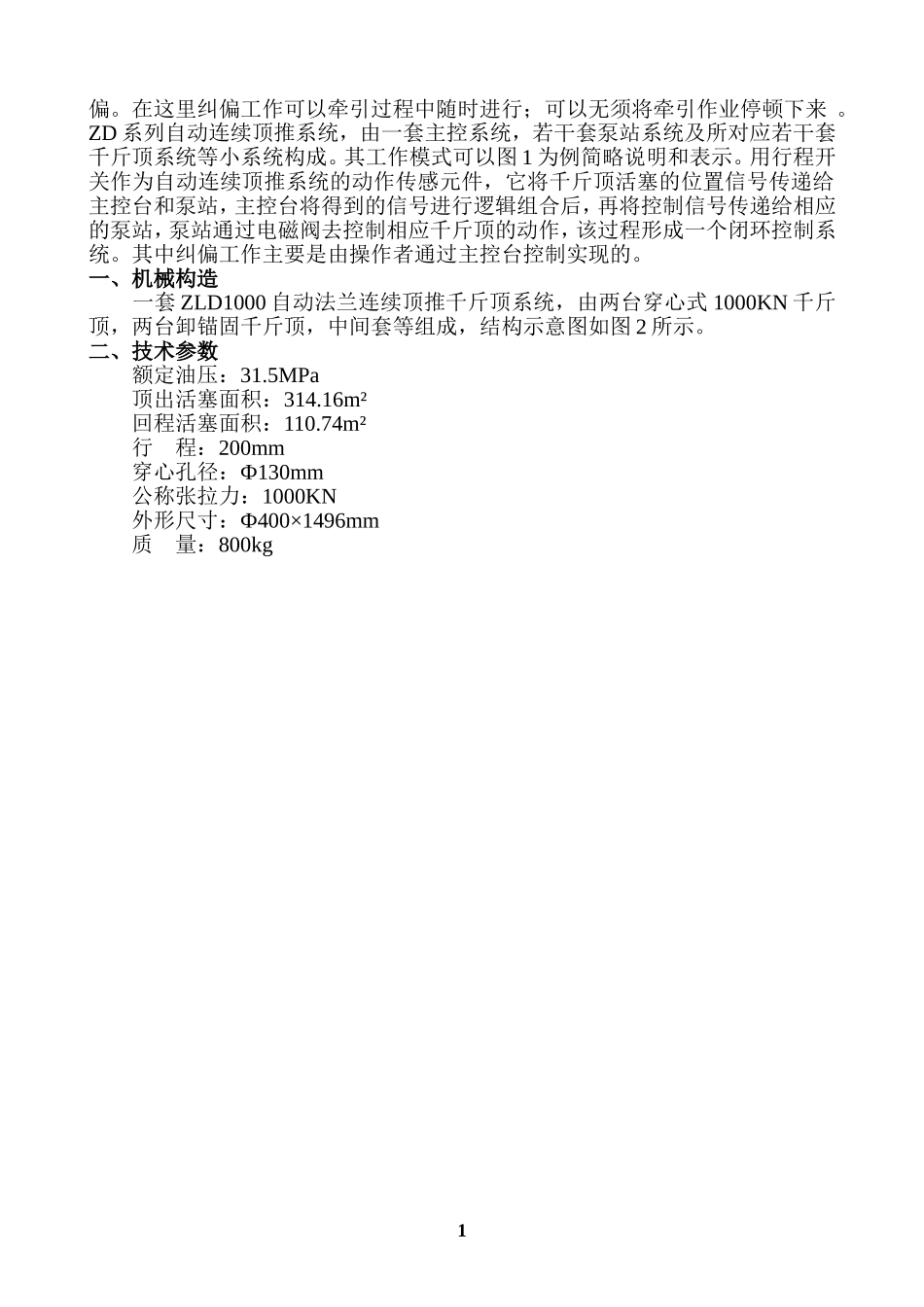

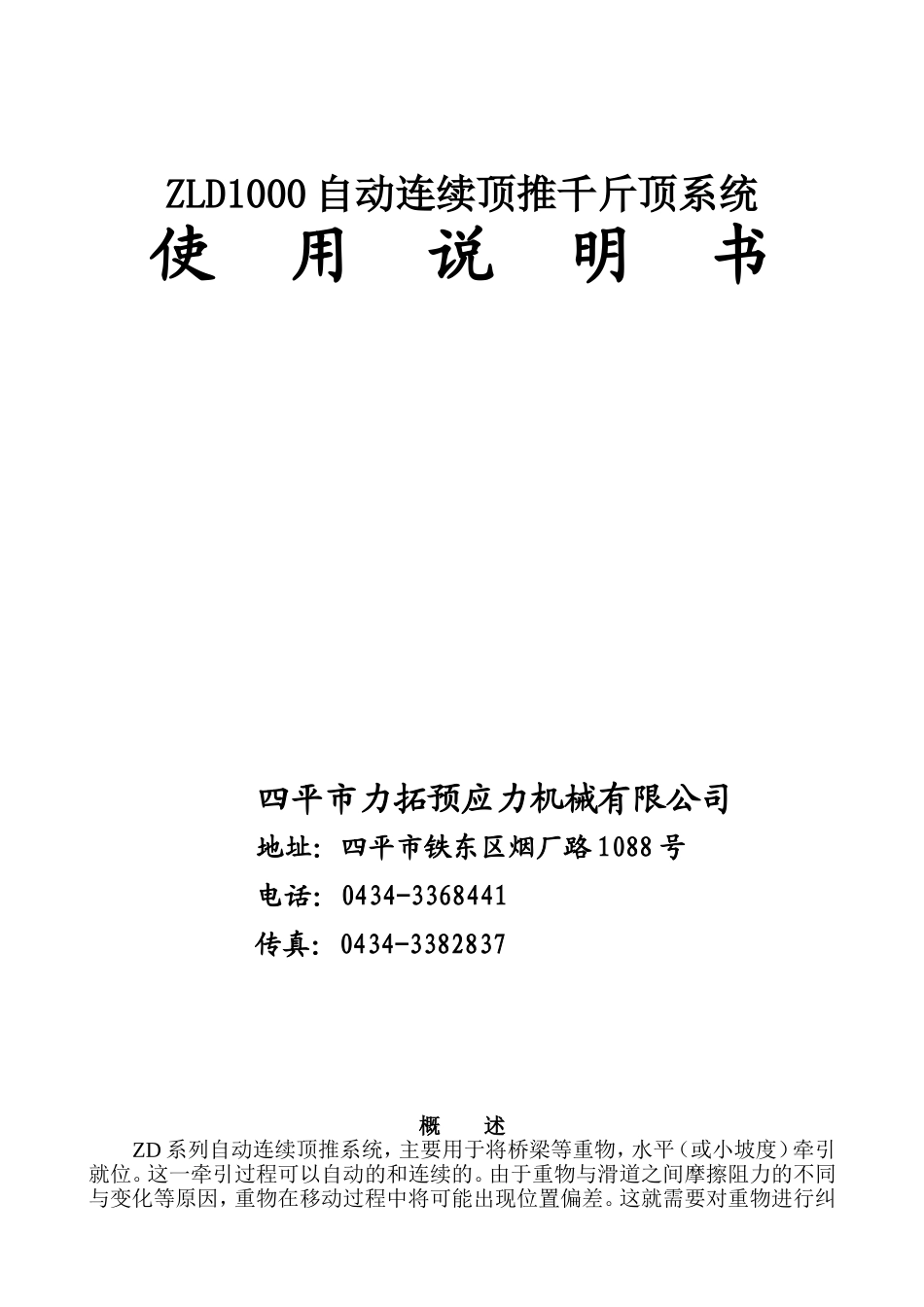

ZLD1000自动连续顶推千斤顶系统使用说明书四平市力拓预应力机械有限公司地址:四平市铁东区烟厂路1088号电话:0434-3368441传真:0434-3382837概述ZD系列自动连续顶推系统,主要用于将桥梁等重物,水平(或小坡度)牵引就位。这一牵引过程可以自动的和连续的。由于重物与滑道之间摩擦阻力的不同与变化等原因,重物在移动过程中将可能出现位置偏差。这就需要对重物进行纠偏。在这里纠偏工作可以牵引过程中随时进行;可以无须将牵引作业停顿下来。ZD系列自动连续顶推系统,由一套主控系统,若干套泵站系统及所对应若干套千斤顶系统等小系统构成。其工作模式可以图1为例简略说明和表示。用行程开关作为自动连续顶推系统的动作传感元件,它将千斤顶活塞的位置信号传递给主控台和泵站,主控台将得到的信号进行逻辑组合后,再将控制信号传递给相应的泵站,泵站通过电磁阀去控制相应千斤顶的动作,该过程形成一个闭环控制系统。其中纠偏工作主要是由操作者通过主控台控制实现的。一、机械构造一套ZLD1000自动法兰连续顶推千斤顶系统,由两台穿心式1000KN千斤顶,两台卸锚固千斤顶,中间套等组成,结构示意图如图2所示。二、技术参数额定油压:31.5MPa顶出活塞面积:314.16m²回程活塞面积:110.74m²行程:200mm穿心孔径:Ф130mm公称张拉力:1000KN外形尺寸:Ф400×1496mm质量:800kg1三、配套泵站配套泵站为ZLDB2×6-31.5泵站2油嘴接头M18×1.5胶管四、使用与安全注意事项使用本千斤顶时,除应遵守一般顶压工艺有关规定外,还应注意下列一些问题。1、为了保证顶压力值的精确,应定期对设备液压系统各组成部分(千斤顶、油泵、控制阀、管路、压力表等)进行检查和校正。校正时,应将千斤顶实际工作吨位和相应压力表读数作详细记录,制成图表,以供使用时查对。2、本千斤顶采用优质矿物油,油内不含水、酸及其它混合物,在普通温度下不分解、不变稠。油液应严格保证清洁,经常精细过滤定期更换。3、经常在活塞杆表面涂润滑脂以保证活塞杆始终保持油膜存在。4、在工作时,严格超压和超行程工作,并注意压力表变化,如有异常立即停车检查,以免损坏设备。5、千斤顶加荷时,应平稳、均匀、徐缓。在降压时也应平稳无冲击。6、千斤顶在开始使用时或在使用过程中。如混入气体,应将本千斤顶空行程往返两次,以便排出机械的气体。7、连接油泵和千斤顶的油管在使用前应检查有无裂伤。油泵应经常保持清洁,闲置不用时用防尘帽封住油管接头。新油管使用时,勿直接和油嘴连接,应事先清洗或用油泵输出油液清洗干净之后才可连接。卸下油管后,油泵及千斤顶油嘴应用塑料防尘堵头封住,严防污泥混入。8、千斤顶外露表面应经常擦拭干净,其余外露表面应保持清洁,搬运时应小心注意,防止摔伤碰伤。9、工作完毕后,千斤顶活塞杆应回程到底,并加罩防尘。10、本千斤顶应根据实际情况定期进行维修,清洗内部等保养工作,如发现千斤顶在工作中有故障、漏油、工作表面刮伤等现象应停止使用进行维修。11、安全(1)工作时,在接头和负载接触处不得站人,以免发生危险。(2)在千斤顶有油压情况下,不得拆卸油压系统中的任何零件。五、易损件明细表序号名称规格材质单位数量备注1垫片Ф13.5×Ф7×2T3件42YX油封d150聚氨酯件23防尘圈150聚氨酯件24YX密封圈D250聚氨酯件45YX密封圈d220聚氨酯件26防尘圈220聚氨酯件27防尘圈32聚氨酯件28YX密封圈D32聚氨酯件239YX密封圈D65聚氨酯件410垫片Ф15.5×Ф8×2T3件4ZLD1000自动连续顶推千斤顶系统合格证明书检测项目检测方法技术要求检测结果空载空运转情况全行程往复运行5次以上观察动作要平稳,不得有爬行冲击、突进或停滞及外渗漏和可见滑动表面明显擦伤等不正常现象。最低起动压力逐渐升压使活塞刚刚起步观察表压小于2MPa回程压力均不大于10MPa负载泄漏用降压法进行试验,使活塞杆伸出张拉行程的2/3,升压至公称油压关闭截止阀,测量千斤顶油缸油压压降5min内压降值小于1MPa耐压活塞伸出全行程的2/3,即大于120mm即可,逐渐升压至公称压力的1.25倍(31.5MPa)持荷3min各主要受力零件无异常现象成套设备检验(成套设备出厂时进行)参与成套设备安装,模拟工况检验执行...
