建筑图纸规范(部分)VIP免费

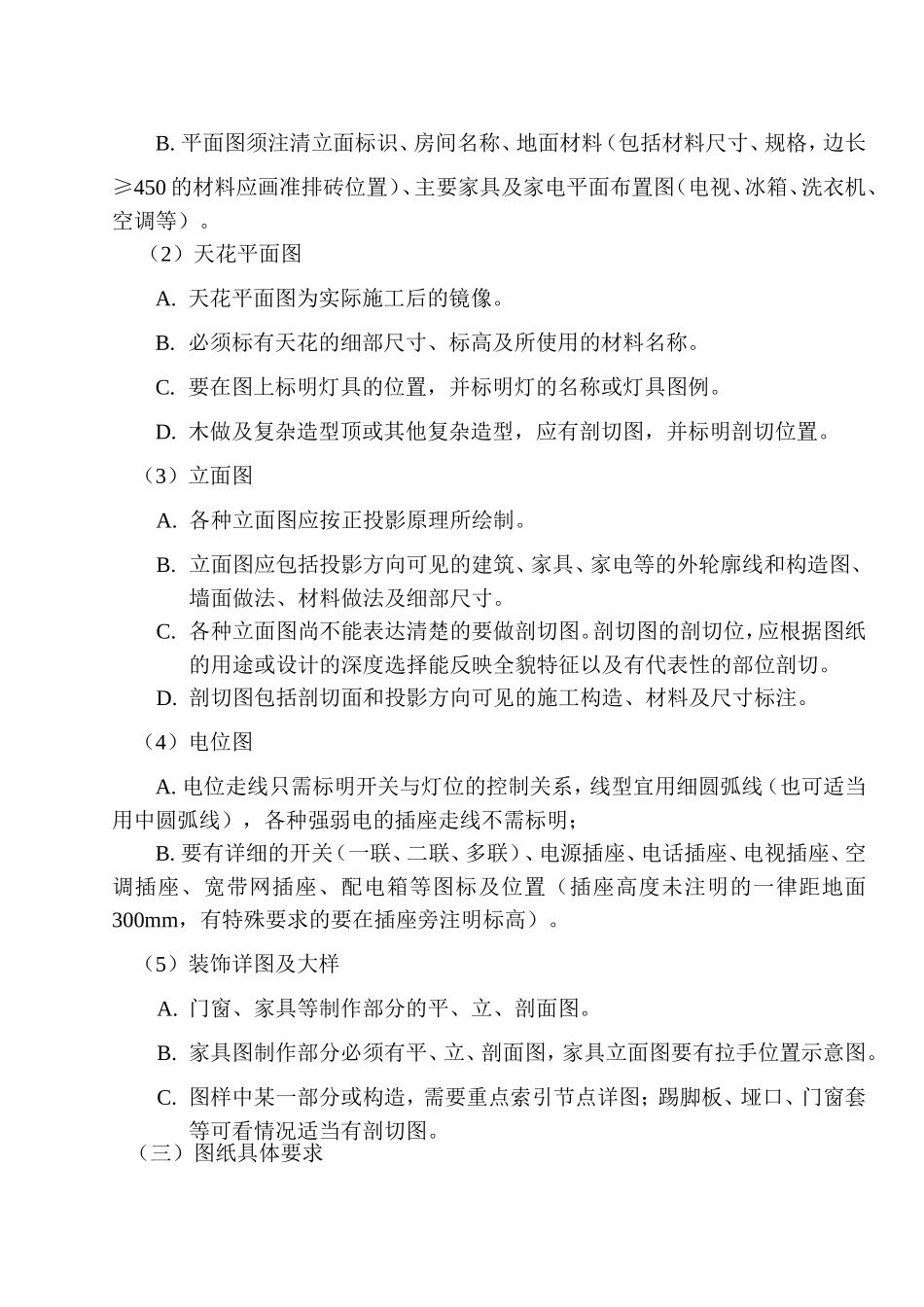

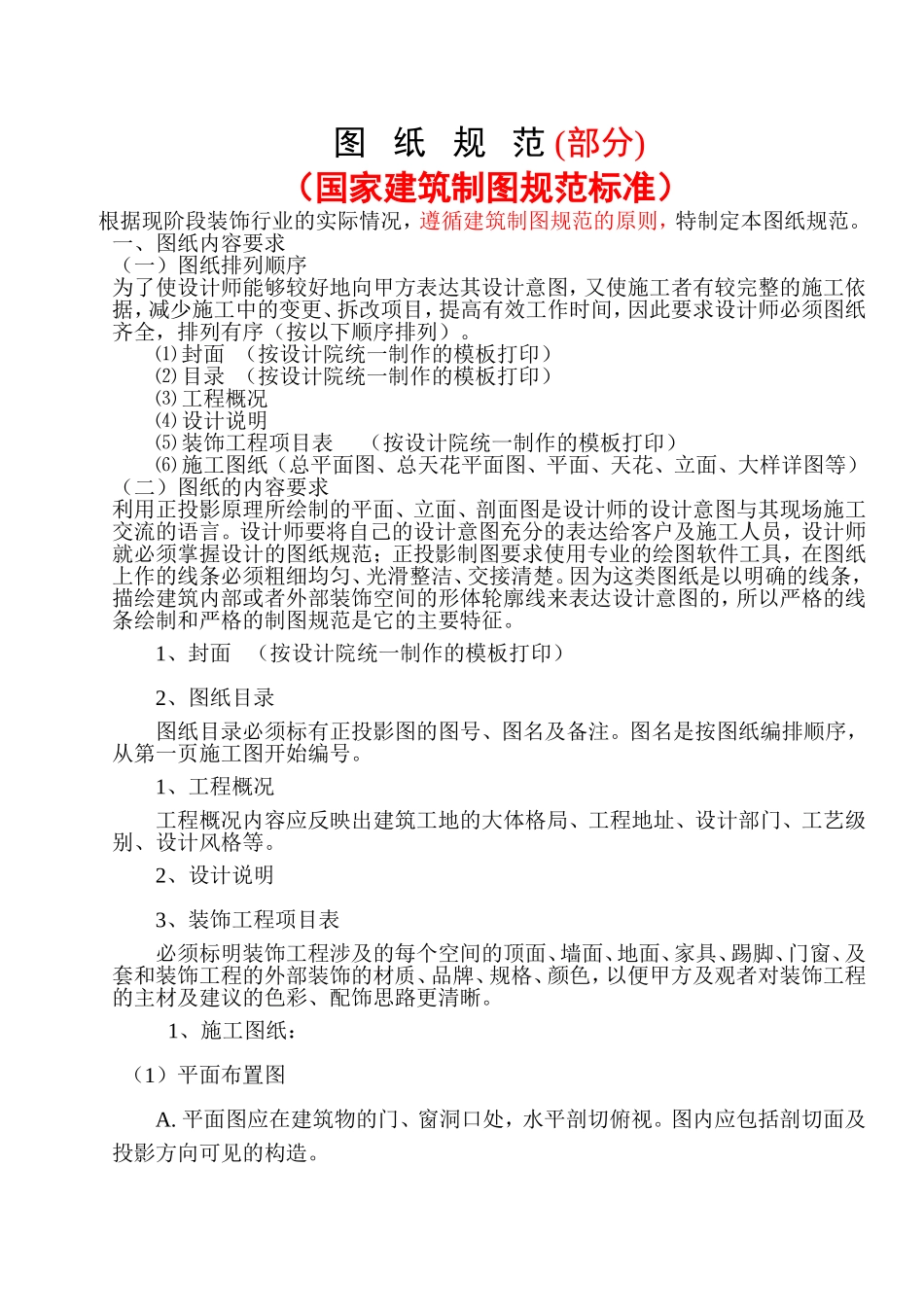

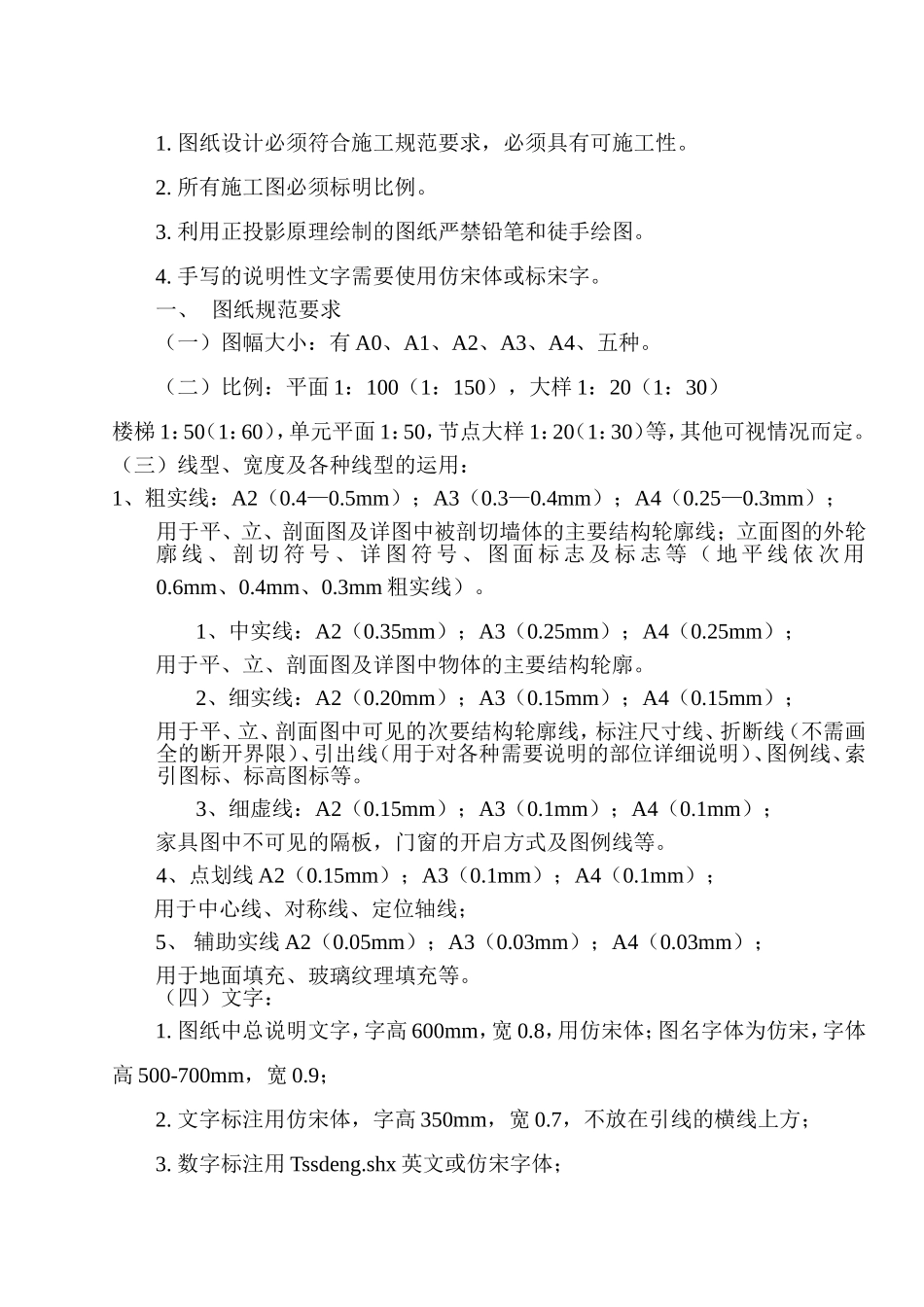

图纸规范(部分)（国家建筑制图规范标准）根据现阶段装饰行业的实际情况，遵循建筑制图规范的原则，特制定本图纸规范。一、图纸内容要求（一）图纸排列顺序为了使设计师能够较好地向甲方表达其设计意图，又使施工者有较完整的施工依据，减少施工中的变更、拆改项目，提高有效工作时间，因此要求设计师必须图纸齐全，排列有序（按以下顺序排列）。⑴封面（按设计院统一制作的模板打印）⑵目录（按设计院统一制作的模板打印）⑶工程概况⑷设计说明⑸装饰工程项目表（按设计院统一制作的模板打印）⑹施工图纸（总平面图、总天花平面图、平面、天花、立面、大样详图等）（二）图纸的内容要求利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。设计师要将自己的设计意图充分的表达给客户及施工人员，设计师就必须掌握设计的图纸规范；正投影制图要求使用专业的绘图软件工具，在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。因为这类图纸是以明确的线条，描绘建筑内部或者外部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征。1、封面（按设计院统一制作的模板打印）2、图纸目录图纸目录必须标有正投影图的图号、图名及备注。图名是按图纸编排顺序，从第一页施工图开始编号。1、工程概况工程概况内容应反映出建筑工地的大体格局、工程地址、设计部门、工艺级别、设计风格等。2、设计说明3、装饰工程项目表必须标明装饰工程涉及的每个空间的顶面、墙面、地面、家具、踢脚、门窗、及套和装饰工程的外部装饰的材质、品牌、规格、颜色，以便甲方及观者对装饰工程的主材及建议的色彩、配饰思路更清晰。1、施工图纸：（1）平面布置图A.平面图应在建筑物的门、窗洞口处，水平剖切俯视。图内应包括剖切面及投影方向可见的构造。B.平面图须注清立面标识、房间名称、地面材料（包括材料尺寸、规格，边长≥450的材料应画准排砖位置）、主要家具及家电平面布置图（电视、冰箱、洗衣机、空调等）。（2）天花平面图A.天花平面图为实际施工后的镜像。B.必须标有天花的细部尺寸、标高及所使用的材料名称。C.要在图上标明灯具的位置，并标明灯的名称或灯具图例。D.木做及复杂造型顶或其他复杂造型，应有剖切图，并标明剖切位置。（3）立面图A.各种立面图应按正投影原理所绘制。B.立面图应包括投影方向可见的建筑、家具、家电等的外轮廓线和构造图、墙面做法、材料做法及细部尺寸。C.各种立面图尚不能表达清楚的要做剖切图。剖切图的剖切位，应根据图纸的用途或设计的深度选择能反映全貌特征以及有代表性的部位剖切。D.剖切图包括剖切面和投影方向可见的施工构造、材料及尺寸标注。（4）电位图A.电位走线只需标明开关与灯位的控制关系，线型宜用细圆弧线（也可适当用中圆弧线），各种强弱电的插座走线不需标明；B.要有详细的开关（一联、二联、多联）、电源插座、电话插座、电视插座、空调插座、宽带网插座、配电箱等图标及位置（插座高度未注明的一律距地面300mm，有特殊要求的要在插座旁注明标高）。（5）装饰详图及大样A.门窗、家具等制作部分的平、立、剖面图。B.家具图制作部分必须有平、立、剖面图，家具立面图要有拉手位置示意图。C.图样中某一部分或构造，需要重点索引节点详图；踢脚板、垭口、门窗套等可看情况适当有剖切图。（三）图纸具体要求1.图纸设计必须符合施工规范要求，必须具有可施工性。2.所有施工图必须标明比例。3.利用正投影原理绘制的图纸严禁铅笔和徒手绘图。4.手写的说明性文字需要使用仿宋体或标宋字。一、图纸规范要求（一）图幅大小：有A0、A1、A2、A3、A4、五种。（二）比例：平面1：100（1：150），大样1：20（1：30）楼梯1：50（1：60），单元平面1：50，节点大样1：20（1：30）等，其他可视情况而定。（三）线型、宽度及各种线型的运用：1、粗实线：A2（0.4—0.5mm）；A3（0.3—0.4mm）；A4（0.25—0.3mm）；用于平、立、剖面图及详图中被剖切墙体的主要结构轮廓线；立面图的外轮廓线、剖切符号、详图符号、图面标志及标志等（地平线依次用0.6mm、0.4mm、0.3mm粗实线）。1、中实线：A2（...
