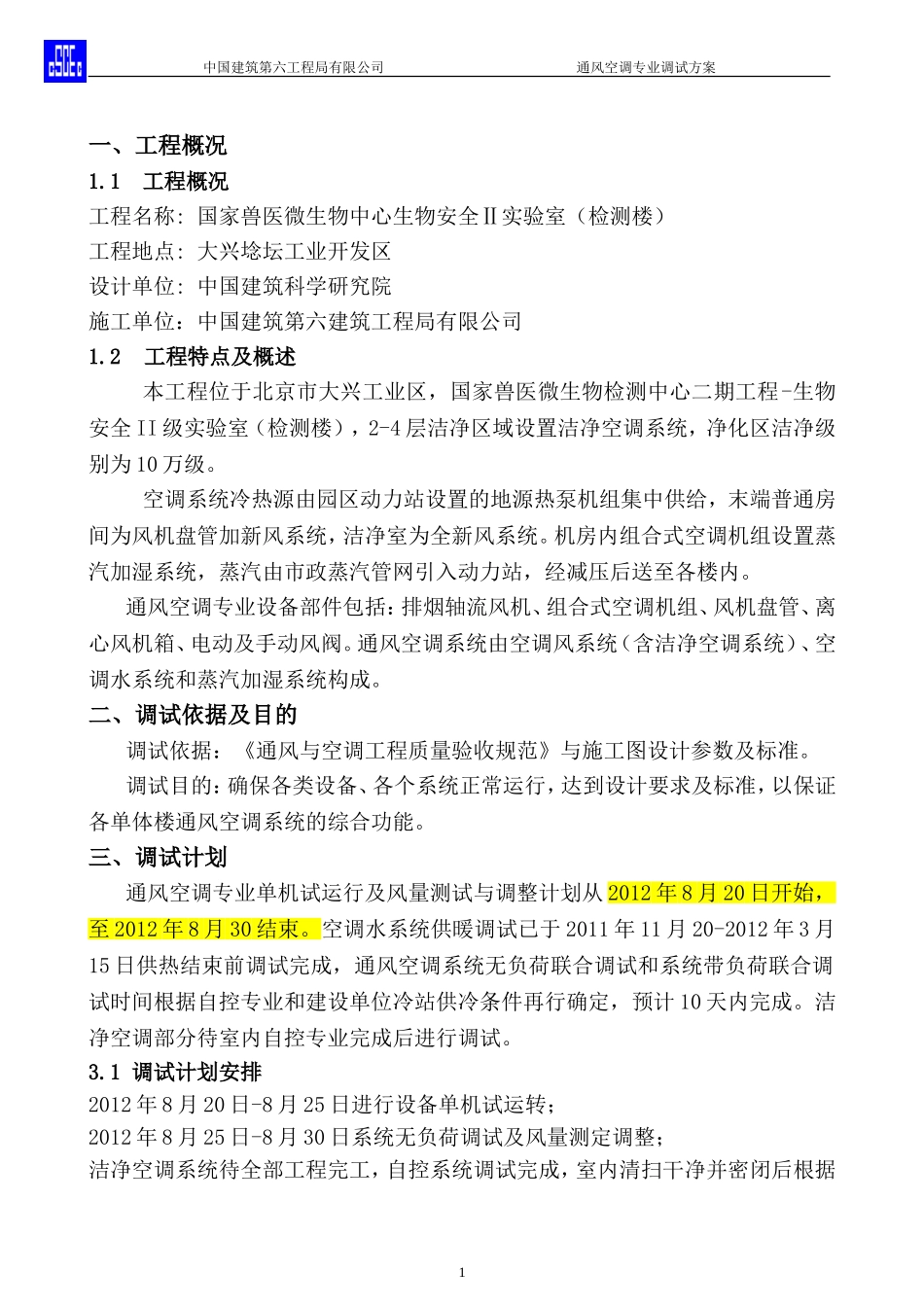

中国建筑第六工程局有限公司通风空调专业调试方案一、工程概况1.1工程概况工程名称:国家兽医微生物中心生物安全Ⅱ实验室（检测楼）工程地点:大兴埝坛工业开发区设计单位:中国建筑科学研究院施工单位：中国建筑第六建筑工程局有限公司1.2工程特点及概述本工程位于北京市大兴工业区，国家兽医微生物检测中心二期工程-生物安全II级实验室（检测楼），2-4层洁净区域设置洁净空调系统，净化区洁净级别为10万级。空调系统冷热源由园区动力站设置的地源热泵机组集中供给，末端普通房间为风机盘管加新风系统，洁净室为全新风系统。机房内组合式空调机组设置蒸汽加湿系统，蒸汽由市政蒸汽管网引入动力站，经减压后送至各楼内。通风空调专业设备部件包括：排烟轴流风机、组合式空调机组、风机盘管、离心风机箱、电动及手动风阀。通风空调系统由空调风系统（含洁净空调系统）、空调水系统和蒸汽加湿系统构成。二、调试依据及目的调试依据：《通风与空调工程质量验收规范》与施工图设计参数及标准。调试目的：确保各类设备、各个系统正常运行，达到设计要求及标准，以保证各单体楼通风空调系统的综合功能。三、调试计划通风空调专业单机试运行及风量测试与调整计划从2012年8月20日开始，至2012年8月30结束。空调水系统供暖调试已于2011年11月20-2012年3月15日供热结束前调试完成，通风空调系统无负荷联合调试和系统带负荷联合调试时间根据自控专业和建设单位冷站供冷条件再行确定，预计10天内完成。洁净空调部分待室内自控专业完成后进行调试。3.1调试计划安排2012年8月20日-8月25日进行设备单机试运转；2012年8月25日-8月30日系统无负荷调试及风量测定调整；洁净空调系统待全部工程完工，自控系统调试完成，室内清扫干净并密闭后根据1中国建筑第六工程局有限公司通风空调专业调试方案相应时间进行无负荷调试，在空吹24小时后根据检测结果再进行系统风量调试。系统带负荷调试时间根据冷水机房进度以及季节气候情况，是否具备调试条件再进行安排；3.2各厂家配合南京天佳空调、北京四海钛金（风机）、德州亚太（风阀风口）、上海王牌制冷（风机盘管）北京合创三益（电动风阀）、天津卡尔斯（电动水阀）等按计划通知到场配合。3.3调试人员安排成立调试小组，调试小组由经验丰富的工程技术人员组成。首先明确职责，制定值班、交接班、巡回检查等各项规章制度以及事故抢修措施。各项工作必须落实到人。人员配置见下表：调试小组主要人员表人员姓名备注组长周建敏调试负责人副组长李海庆专业负责人组员杨金永专业工程师组员张金龙专业工程师组员刘宇专业工程师组员焦广元专业工程师组员杨熙晨安全负责人组员关鹏班组长另按照调试工具体安排，组织各专业施工班组有经验的工人6-12人参与调试工作。3.4调试设备序号名称单位数量备注1毕托管个1已检2热球风速仪台2已检3红外线转速仪个1已检4干湿温度计个10已检2设备单机试运转系统无负荷调试系统带负荷调试中国建筑第六工程局有限公司通风空调专业调试方案5钳型电流表块1已检6兆欧表块1已检7对讲机个6已检8扳手套4已检9红外线温度计个1已检10万用表块1已检11倾斜微压计个1已检12手电钻个1已检13手电筒个1已检四、通风空调系统调试4.1通风空调系统调试顺序注：系统带负荷调试视动力站供冷计划而定。4.2准备工作4.2.1熟悉资料熟悉通风空调系统的全部设计资料，包括图纸、设计说明和设备产品使用说明书，充分领会设计意图，了解各种设计参数以及各种设备的性能、使用方法等。4.2.1.1通风空调系统的准备a、通风机试运转前,机组内、风管道及进风段应保持清洁。b、检查通风空调设备的外观和构造，有无异常。c、检查消声器、管道内打扫是否干净，检查风量调节阀、防火阀的开关动作是否灵活。d、检查和调整送风口和回风口（或排风口）内的风阀、叶片的开度和角度。e、检查空调器、风机的安装、接线是否正确，内部杂物是否清理干净。3中国建筑第六工程局有限公司通风空调专业调试方案f、各空调室内房间内已经完成全部施工内容，室内打扫干净，无灰尘及其他杂物，各室内门窗完备，已全部关闭，且有独立的锁闭机构。4.2.1.2电气控制系统的准备（1）、配电箱及电动机等...
