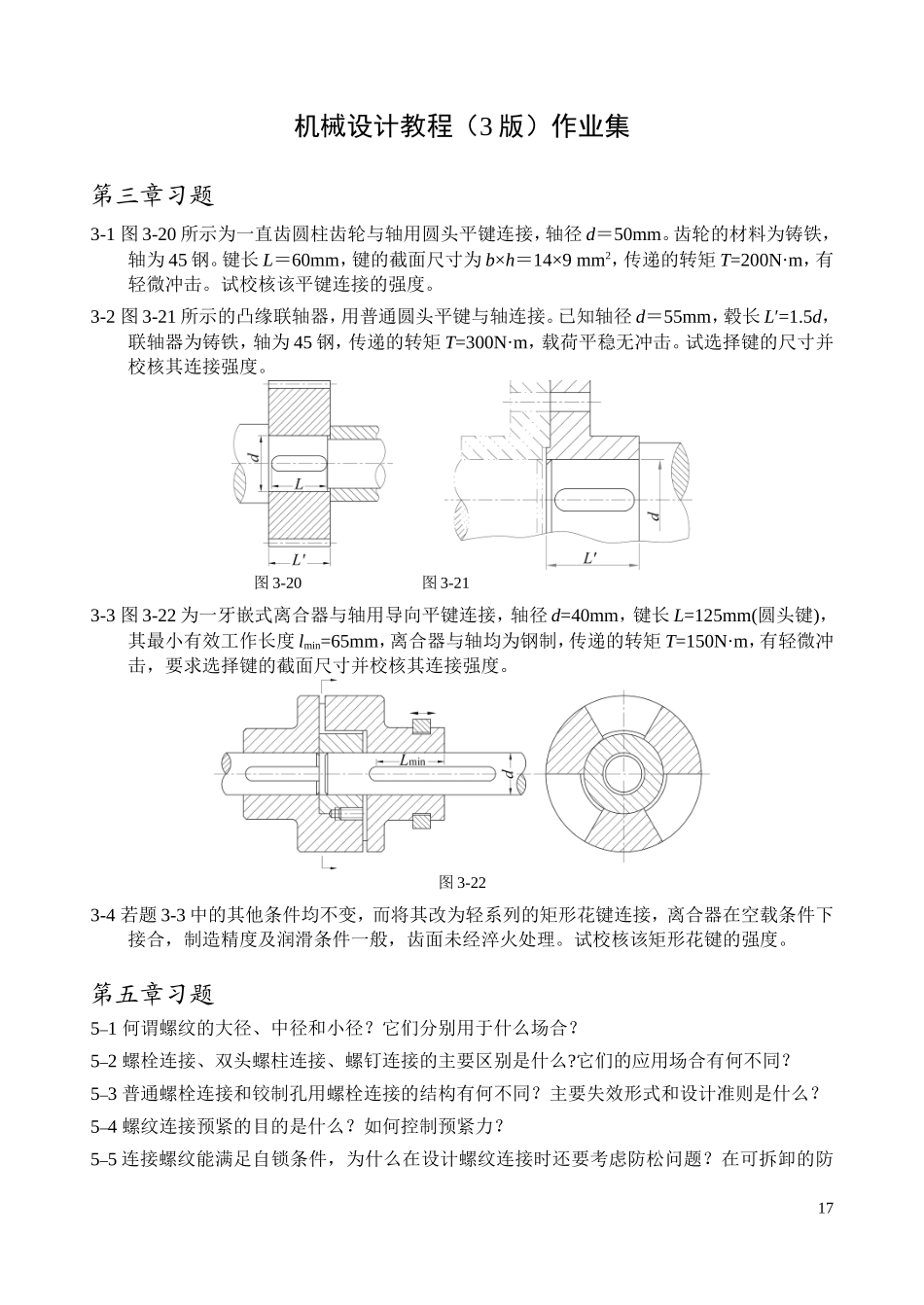

机械设计教程（3版）作业集第三章习题3-1图3-20所示为一直齿圆柱齿轮与轴用圆头平键连接，轴径d＝50mm。齿轮的材料为铸铁，轴为45钢。键长L＝60mm，键的截面尺寸为b×h＝14×9mm2，传递的转矩T=200N·m，有轻微冲击。试校核该平键连接的强度。3-2图3-21所示的凸缘联轴器，用普通圆头平键与轴连接。已知轴径d＝55mm，毂长L′=1.5d，联轴器为铸铁，轴为45钢，传递的转矩T=300N·m，载荷平稳无冲击。试选择键的尺寸并校核其连接强度。图3-20图3-213-3图3-22为一牙嵌式离合器与轴用导向平键连接，轴径d=40mm，键长L=125mm(圆头键)，其最小有效工作长度lmin=65mm，离合器与轴均为钢制，传递的转矩T=150N·m，有轻微冲击，要求选择键的截面尺寸并校核其连接强度。图3-223-4若题3-3中的其他条件均不变，而将其改为轻系列的矩形花键连接，离合器在空载条件下接合，制造精度及润滑条件一般，齿面未经淬火处理。试校核该矩形花键的强度。第五章习题5–1何谓螺纹的大径、中径和小径？它们分别用于什么场合？5–2螺栓连接、双头螺柱连接、螺钉连接的主要区别是什么?它们的应用场合有何不同？5–3普通螺栓连接和铰制孔用螺栓连接的结构有何不同？主要失效形式和设计准则是什么？5–4螺纹连接预紧的目的是什么？如何控制预紧力？5–5连接螺纹能满足自锁条件，为什么在设计螺纹连接时还要考虑防松问题？在可拆卸的防17松措施中哪类工作可靠？为什么？5–6紧螺栓连接所受轴向变载荷在0~F之间变化，当预紧力F0一定时，改变螺栓或被连接件的刚度，对螺栓连接的疲劳强度和连接的紧密性有何影响？5–7螺旋传动按使用特点的不同可分为哪几类？试举例说明其应用场合。5–8某普通螺栓连接，螺栓公称直径为M20，性能等级为4.8级。试求；(1)当承受轴向变载荷并控制预紧力时，其预紧力F0最大为多少?(2)若连接承受横向拉力，有一个贴合面，摩擦因数f=0.15，则可能承受的横向载荷为多少(按单个螺栓计算)?5–9一普通螺栓连接，螺栓的刚度为Cb，被连接件的刚度为Cm。如果Cm=8Cb，预紧力F0=1000N，轴向外载荷F=1100N，试求螺栓所受的总拉力和被连接件中的残余预紧力。5–10在图5–34中，用4个M16普通螺栓，其许用应力[]=160MPa，贴合面的摩擦因数f=0.15。求该螺栓组所能承受的横向静载荷。5–11图5–35所示的联轴器，有6个沿圆周均布的M12铰制孔用螺栓，用以传递两半联轴器之间的转矩，若螺栓性能等级为5.6级，载荷平稳，联轴器的材料为HT250。试计算该连接所能传递的转矩。图5–34题5-10图图5–35题5-11图5–12图5–36所示为一方形盖板，用4个螺栓与机体连接。盖板中心点的吊环受到垂直于盖板的静拉力F=6000N，螺栓性能等级为4.6级，残余预紧力取为拉力的0.6倍，不控制预紧力，试决定该连接所需螺栓的直径。5–13图5–37所示的连接中有三个铰制孔用螺栓，螺栓性能等级为5.6级，被连接件的材料为Q235钢，在距螺栓组的公共中心线为200mm的右侧作用有静载荷F=12kN，试确定螺栓的公称直径。18图5–36题5-12图图5–37题5-13图5–14图5–38所示为用两只普通螺栓将剖分轮毂夹紧在轴上，剖分面间留有间隙，以便拧紧螺母后，轮毂能将轴夹紧。利用夹紧表面间的压力在工作时所产生的摩擦力矩来传递扭矩。若外力矩为60Nm，螺栓性能等级为4.8级，夹紧表面间的摩擦因数f=0.15，不控制预紧力，有关尺寸如图所示。试确定螺栓的直径，5–15一升降机构承受的载荷F为100kN，采用梯形螺纹，其参数为d=70mm，d2=65mm，P=10mm，螺旋线数n=4。下部采用推力球轴承，升降台上下移动由滚动导轨导向，因摩擦很小，故忽略不计，具体情况见图5–39，试计算：(1)若螺纹间的摩擦因数f=0.1，求工作台稳定上升时的传动效率；(2)当工作台稳定上升时，加于螺杆上的力矩；(3)当工作台以800mm/min的速度上升，在稳定运转条件下螺杆的转速和所需的功率；(4)欲使工作台在载荷F的作用下等速下降，是否需要制动装置？加于螺杆上的制动力矩应为多少?图5–38题5-14图图5–39题5-15图5–16试指出图5-40所示螺纹连接结构中的不合理之处，并将其改正。19图5-40题5-16图(a)普通螺栓连接；(b)双头螺柱连接；(c)螺钉连接；(d)铰制孔用螺栓连接第六章习题6–1...
