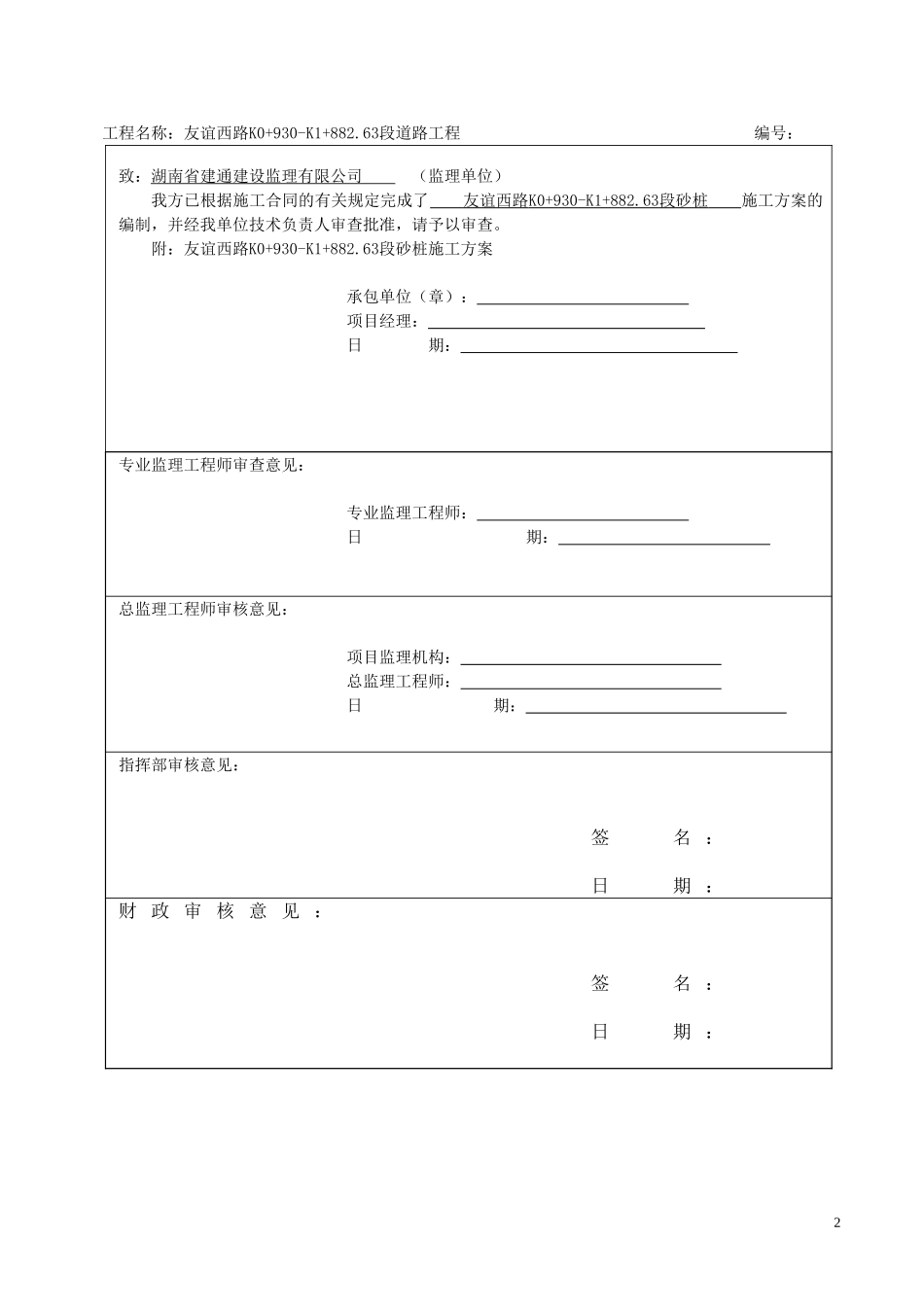

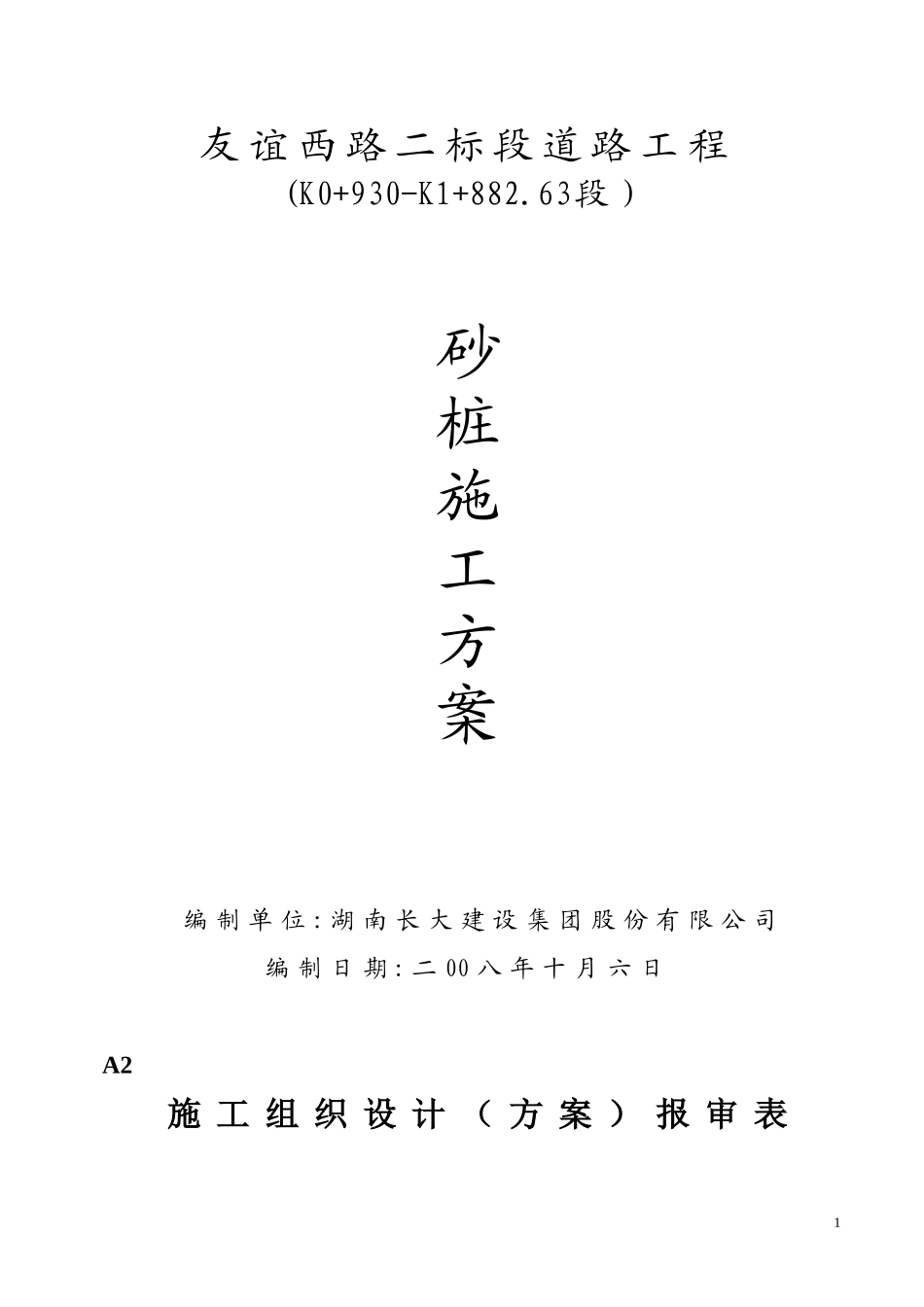

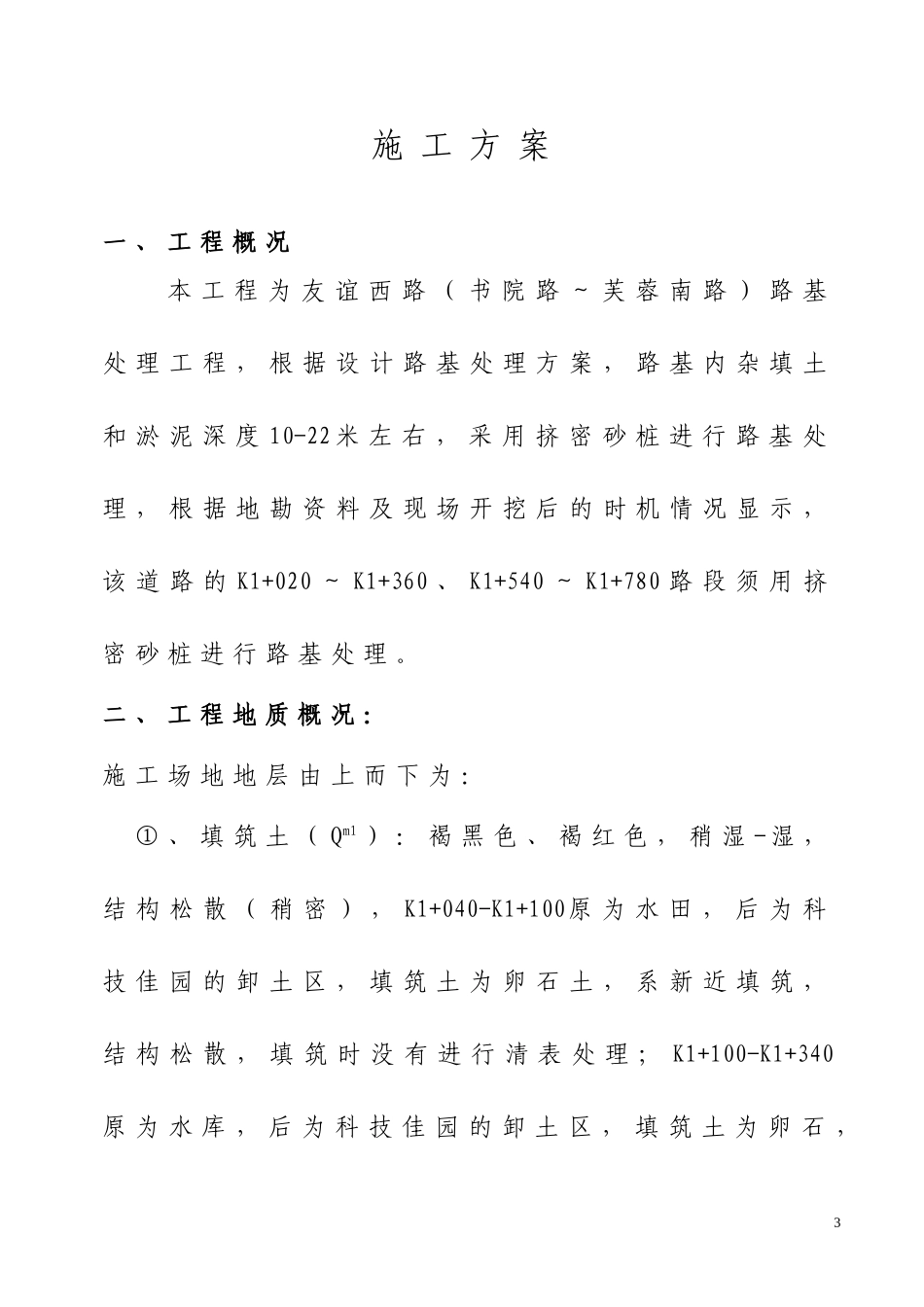

友谊西路二标段道路工程(K0+930-K1+882.63段)砂桩施工方案编制单位:湖南长大建设集团股份有限公司编制日期:二00八年十月六日A2施工组织设计(方案)报审表1工程名称:友谊西路K0+930-K1+882.63段道路工程编号:致:湖南省建通建设监理有限公司(监理单位)我方已根据施工合同的有关规定完成了友谊西路K0+930-K1+882.63段砂桩施工方案的编制,并经我单位技术负责人审查批准,请予以审查。附:友谊西路K0+930-K1+882.63段砂桩施工方案承包单位(章):项目经理:日期:专业监理工程师审查意见:专业监理工程师:日期:总监理工程师审核意见:项目监理机构:总监理工程师:日期:指挥部审核意见:签名:日期:财政审核意见:签名:日期:2施工方案一、工程概况本工程为友谊西路(书院路~芙蓉南路)路基处理工程,根据设计路基处理方案,路基内杂填土和淤泥深度10-22米左右,采用挤密砂桩进行路基处理,根据地勘资料及现场开挖后的时机情况显示,该道路的K1+020~K1+360、K1+540~K1+780路段须用挤密砂桩进行路基处理。二、工程地质概况:施工场地地层由上而下为:①、填筑土(Qm1):褐黑色、褐红色,稍湿-湿,结构松散(稍密),K1+040-K1+100原为水田,后为科技佳园的卸土区,填筑土为卵石土,系新近填筑,结构松散,填筑时没有进行清表处理;K1+100-K1+340原为水库,后为科技佳园的卸土区,填筑土为卵石,3系新近填筑,填筑时没有进行清淤处理,结构较松散,局部稍密;K1+560-K1+680原为畜牧农场水库,后为芙蓉南路的卸土区,填筑土为素填土,填筑约4年左右,填筑时未进行清淤处理;K1+680-K1+780原为水塘,现填筑卵石土,系新近填筑,填筑时没有进行清淤处理,结构松散,主要由粘性土、建筑垃圾及生活垃圾回填而成,厚度0.50-21.20米。②、冲填土(QPd):灰褐色、稍湿,呈软塑-可塑状态,含植物根茎,厚度一般0.40-0.9米,该层分布于山坡、菜地中。③、淤泥质土(Qh):褐黑色、灰褐色,流塑-软塑,含腐树枝及腐殖质,微臭。该层分布于K0+930-K1+550(原水库、池塘处),厚度一般0.60-3.10米。④、亚粘土(Qa1+p1):褐黄色、黄褐色,可塑-硬塑状态,摇振反应无,切面稍有光滑,干强度中等,4韧性中等,含少量砾石。该层普遍分布,厚度0.50-12.50米。⑤、卵石(Qa1+p1):褐黄色,稍湿,湿-饱和,稍密-中密,卵石为主,含量约55%左右,粒径一般2-6㎜,呈亚圆形,成分主要为石英及硅质岩。颗粒间主要为中粗砂充填,局部含圆砾。该层普遍分布,厚度0.40-12.10米。⑥、强风化粉砂岩(K):褐红色,粉砂质结构,块状构造,节理裂隙发育,岩体破碎,岩质较软,岩体基本质量等级为V级,岩芯多呈碎块-块状,少量呈短柱状,遇水易软化崩解,揭露最大厚度10.00米。三、施工部署:1、管理目标:质量目标:严格按施工设计图纸和IS09001质量管理体系标准精心施工,确保本标段工程的质量达5到优良标准。安全目标:严格按建设部颁发的《建筑施工安全检查标准》(JBJ59-99)进行管理,组织施工,杜绝一切大小安全事故。工期目标:采用分段平行施工与流水交叉作业的施工方法组织施工,网络优化组合,在保证本标段工程质量达到优良标准的前提下,在40天内完成本标段工程承包范围内的砂桩施工任务。文明施工目标:严格按照建设行政主管部门颁发的有关文明施工标准及业主方的具体要求,争创湖南省文明示范工地。环境保护目标:采取科学合理的施工方法组织施工,尽量减少施工噪声和扬尘等的污染,保护好施工区域内及其周边的环境。2、施工组织管理机构:项目经理部组成人员姓名本项目拟任职职称备注罗建良项目经理李海军技术负责人梁达湘(施工员)测量肖建清安全员唐勇质检员易新明预结算6冯伟施工员3、组织机构的设置:根据砂桩施工特点,将选派具有丰富砂桩施工管理经验的施工员担任本工程的施工,施工员作为本工程的直接联系。4、进场施工机具表根据该工程的实际情况,为确保工程进度,采用5台JZB4-5桩机,以及相应的各种机械及设备。见下表:序号机械名称规格单位数量进场实际1震动沉管灌注桩JZB4-5台508.10.62全站仪SET220K台108.10.13水准仪台108.10.64斗车台2408.10.65、劳动力安排计划工种人...
