电机估算口诀VIP免费

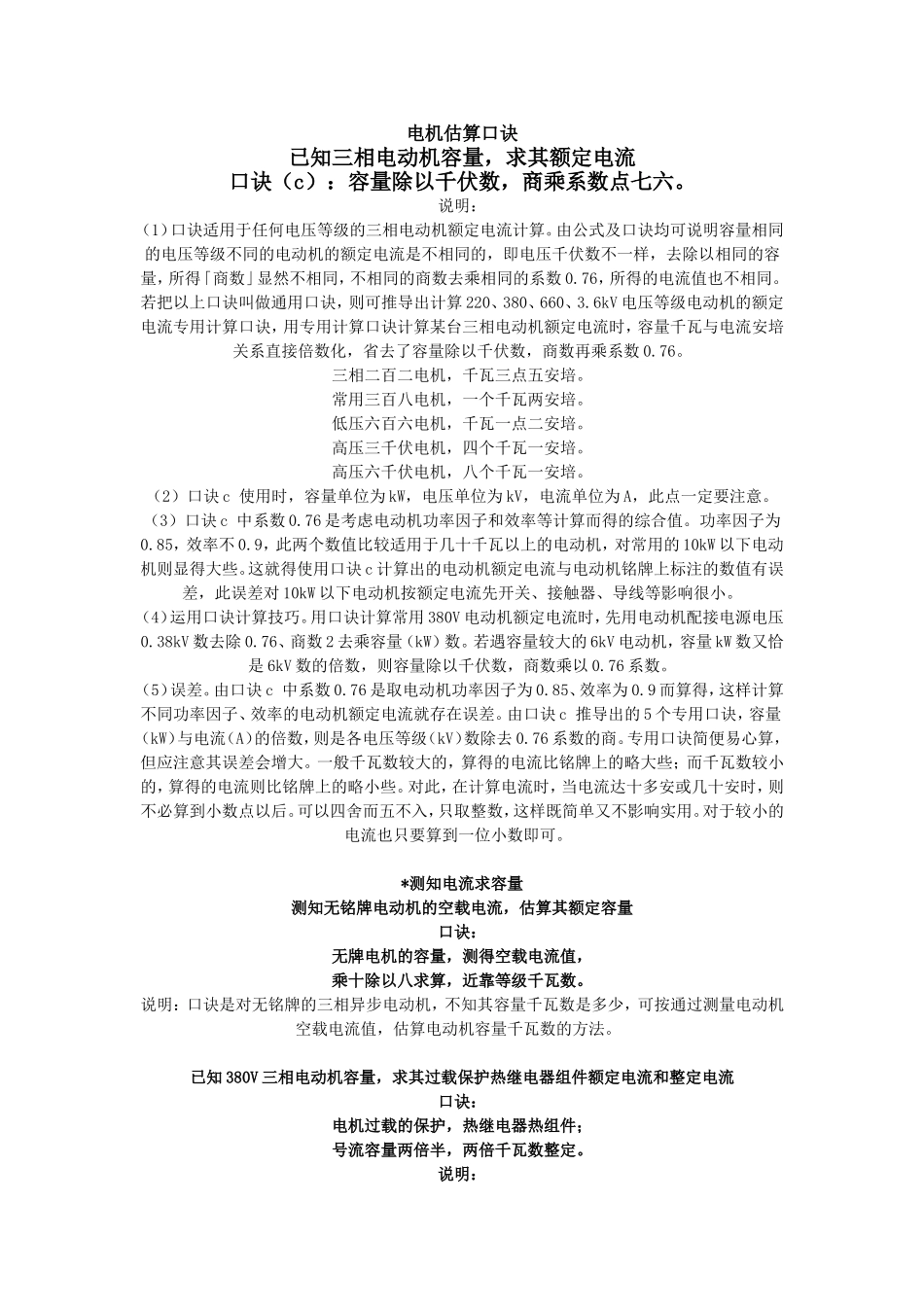

电机估算口诀已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得「商数」显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。三相二百二电机，千瓦三点五安培。常用三百八电机，一个千瓦两安培。低压六百六电机，千瓦一点二安培。高压三千伏电机，四个千瓦一安培。高压六千伏电机，八个千瓦一安培。（2）口诀c使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。（3）口诀c中系数0.76是考虑电动机功率因子和效率等计算而得的综合值。功率因子为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。（4）运用口诀计算技巧。用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量（kW）数。若遇容量较大的6kV电动机，容量kW数又恰是6kV数的倍数，则容量除以千伏数，商数乘以0.76系数。（5）误差。由口诀c中系数0.76是取电动机功率因子为0.85、效率为0.9而算得，这样计算不同功率因子、效率的电动机额定电流就存在误差。由口诀c推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（kV）数除去0.76系数的商。专用口诀简便易心算，但应注意其误差会增大。一般千瓦数较大的，算得的电流比铭牌上的略大些；而千瓦数较小的，算得的电流则比铭牌上的略小些。对此，在计算电流时，当电流达十多安或几十安时，则不必算到小数点以后。可以四舍而五不入，只取整数，这样既简单又不影响实用。对于较小的电流也只要算到一位小数即可。*测知电流求容量测知无铭牌电动机的空载电流，估算其额定容量口诀：无牌电机的容量，测得空载电流值，乘十除以八求算，近靠等级千瓦数。说明：口诀是对无铭牌的三相异步电动机，不知其容量千瓦数是多少，可按通过测量电动机空载电流值，估算电动机容量千瓦数的方法。已知380V三相电动机容量，求其过载保护热继电器组件额定电流和整定电流口诀：电机过载的保护，热继电器热组件；号流容量两倍半，两倍千瓦数整定。说明：（1）容易过负荷的电动机，由于起动或自起动条件严重而可能起动失败，或需要限制起动时间的，应装设过载保护。长时间运行无人监视的电动机或3kW及以上的电动机，也宜装设过载保护。过载保护装置一般采用热继电器或断路器的延时过电流脱扣器。目前我国生产的热继电器适用于轻载起动，长时期工作或间断长期工作的电动机过载保护。（2）热继电器过载保护装置，结构原理均很简单，可选调热组件却很微妙，若等级选大了就得调至低限，常造成电动机偷停，影响生产，增加了维修工作。若等级选小了，只能向高限调，往往电动机过载时不动作，甚至烧毁电机。（3）正确算选380V三相电动机的过载保护热继电器，尚需弄清同一系列型号的热继电器可装用不同额定电流的热组件。热组件整定电流按「两倍千瓦数整定」；热组件额定电流按「号流容量两倍半」算选；热继电器的型号规格，即其额定电流值应大于等于热组件额定电流值。已知380V三相电动机容量，求其远控交流接触器额定电流等级口诀：远控电机接触器，两倍容量靠等级；步繁起动正反转，靠级基础升一级。说明：（1）目前常用的交流接触器有CJ10、CJ12、CJ20等系列，较适合于一般三相电动机的起动的控制。已知小型380V三相笼型电动机容量，求其供电设备最小容量、负荷开关、保护熔体电流值口诀：直接起动电动机，容量不超十千瓦；六倍千瓦选开关，五倍千瓦配熔体。供电设备千伏安...
