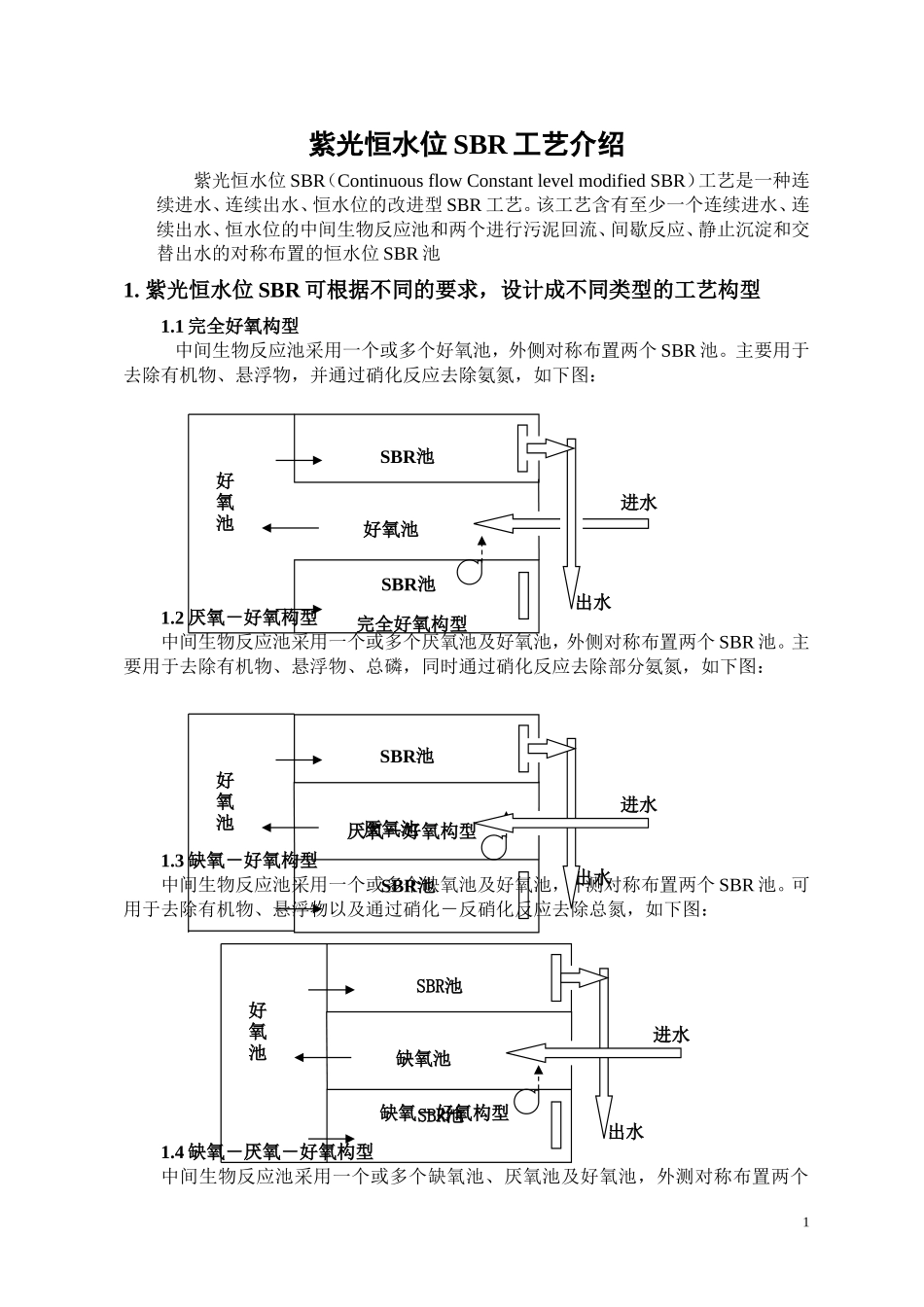

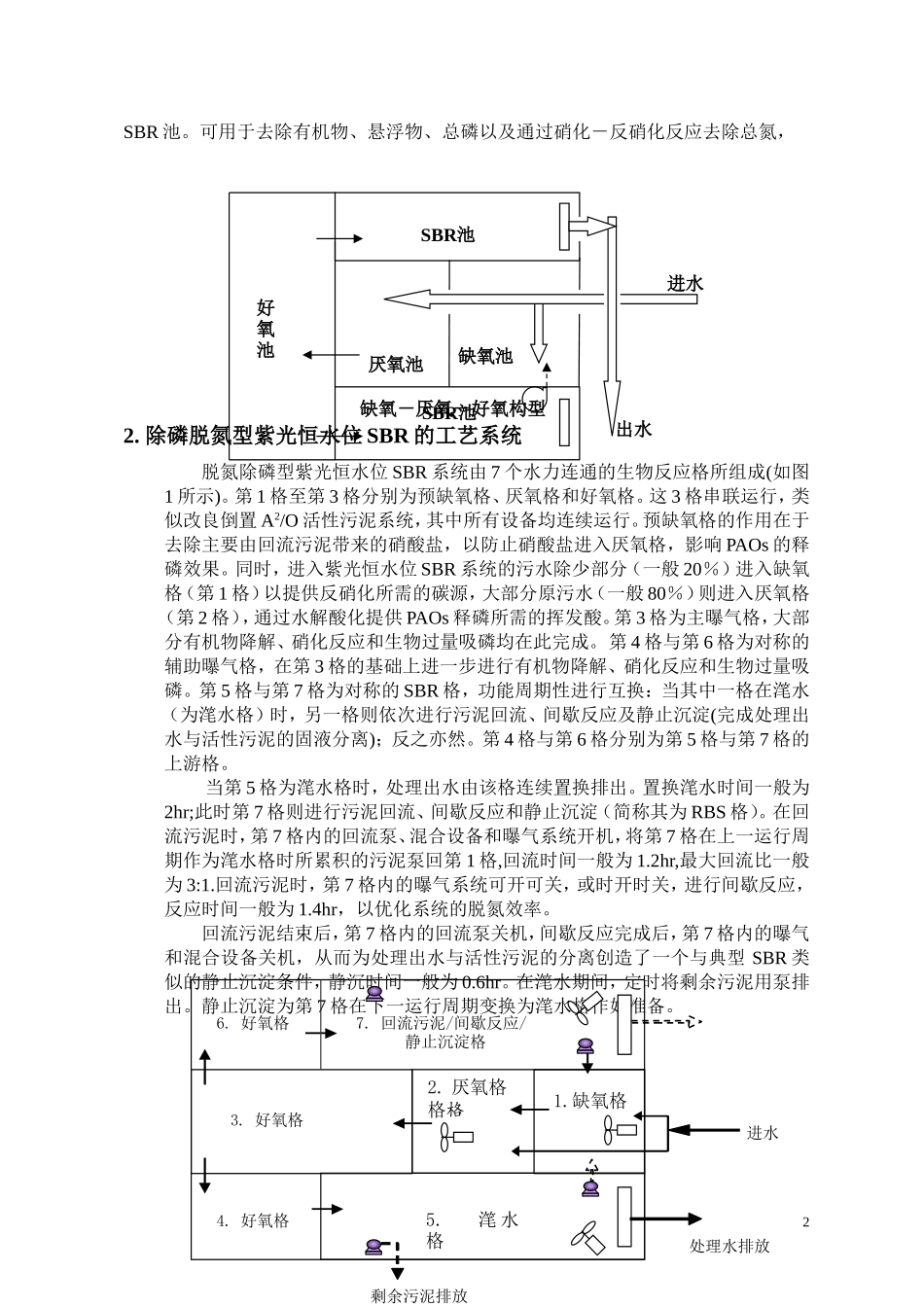

紫光恒水位SBR工艺介绍紫光恒水位SBR(ContinuousflowConstantlevelmodifiedSBR)工艺是一种连续进水、连续出水、恒水位的改进型SBR工艺。该工艺含有至少一个连续进水、连续出水、恒水位的中间生物反应池和两个进行污泥回流、间歇反应、静止沉淀和交替出水的对称布置的恒水位SBR池1.紫光恒水位SBR可根据不同的要求,设计成不同类型的工艺构型1.1完全好氧构型中间生物反应池采用一个或多个好氧池,外侧对称布置两个SBR池。主要用于去除有机物、悬浮物,并通过硝化反应去除氨氮,如下图:1.2厌氧-好氧构型中间生物反应池采用一个或多个厌氧池及好氧池,外侧对称布置两个SBR池。主要用于去除有机物、悬浮物、总磷,同时通过硝化反应去除部分氨氮,如下图:1.3缺氧-好氧构型中间生物反应池采用一个或多个缺氧池及好氧池,外测对称布置两个SBR池。可用于去除有机物、悬浮物以及通过硝化-反硝化反应去除总氮,如下图:1.4缺氧-厌氧-好氧构型中间生物反应池采用一个或多个缺氧池、厌氧池及好氧池,外测对称布置两个1完全好氧构型SBR池进水厌氧-好氧构型缺氧-好氧构型SBR池好氧池好氧池出水SBR池SBR池进水厌氧池好氧池出水SBR池SBR池进水缺氧池好氧池出水SBR池。可用于去除有机物、悬浮物、总磷以及通过硝化-反硝化反应去除总氮,2.除磷脱氮型紫光恒水位SBR的工艺系统脱氮除磷型紫光恒水位SBR系统由7个水力连通的生物反应格所组成(如图1所示)。第1格至第3格分别为预缺氧格、厌氧格和好氧格。这3格串联运行,类似改良倒置A2/O活性污泥系统,其中所有设备均连续运行。预缺氧格的作用在于去除主要由回流污泥带来的硝酸盐,以防止硝酸盐进入厌氧格,影响PAOs的释磷效果。同时,进入紫光恒水位SBR系统的污水除少部分(一般20%)进入缺氧格(第1格)以提供反硝化所需的碳源,大部分原污水(一般80%)则进入厌氧格(第2格),通过水解酸化提供PAOs释磷所需的挥发酸。第3格为主曝气格,大部分有机物降解、硝化反应和生物过量吸磷均在此完成。第4格与第6格为对称的辅助曝气格,在第3格的基础上进一步进行有机物降解、硝化反应和生物过量吸磷。第5格与第7格为对称的SBR格,功能周期性进行互换:当其中一格在滗水(为滗水格)时,另一格则依次进行污泥回流、间歇反应及静止沉淀(完成处理出水与活性污泥的固液分离);反之亦然。第4格与第6格分别为第5格与第7格的上游格。当第5格为滗水格时,处理出水由该格连续置换排出。置换滗水时间一般为2hr;此时第7格则进行污泥回流、间歇反应和静止沉淀(简称其为RBS格)。在回流污泥时,第7格内的回流泵、混合设备和曝气系统开机,将第7格在上一运行周期作为滗水格时所累积的污泥泵回第1格,回流时间一般为1.2hr,最大回流比一般为3:1.回流污泥时,第7格内的曝气系统可开可关,或时开时关,进行间歇反应,反应时间一般为1.4hr,以优化系统的脱氮效率。回流污泥结束后,第7格内的回流泵关机,间歇反应完成后,第7格内的曝气和混合设备关机,从而为处理出水与活性污泥的分离创造了一个与典型SBR类似的静止沉淀条件,静沉时间一般为0.6hr。在滗水期间,定时将剩余污泥用泵排出。静止沉淀为第7格在下一运行周期变换为滗水格作好准备。2缺氧-厌氧-好氧构型SBR池SBR池进水缺氧池好氧池出水厌氧池7.回流污泥/间歇反应/静止沉淀格2.厌氧格格格1.缺氧格处理水排放进水5.滗水格3.好氧格剩余污泥排放6.好氧格4.好氧格图1紫光恒水位SBR工艺示意图3.紫光恒水位SBR工艺空气堰的工作原理紫光恒水位SBR池两侧对称布置两座SBR格,通过交替置换出水,对经过彼此对应的上游格处理的污水进一步处理后经泥水分离后,达标外排。在这个过程中,设置在两座SBR格末端的空气堰起了关键作用。空气堰的工作原理比较简单-通过周期性向带有密封罩的溢流堰充入/排除加压空气达到使罩内水位低于/淹没溢流堰堰顶以达到使SBR格停止溢流出水/溢流出水的目的;具体详见下图:4.除磷脱氮型紫光恒水位SBR工艺的特点与优势以下优点是针对具有脱氮除磷功能的紫光恒水位SBR工艺而言的。对具有脱氮除磷功能的紫光恒水位SBR工艺实际上相当于A2O工艺与SBR工艺的组合,它吸收了二者的优点而克服了二...
