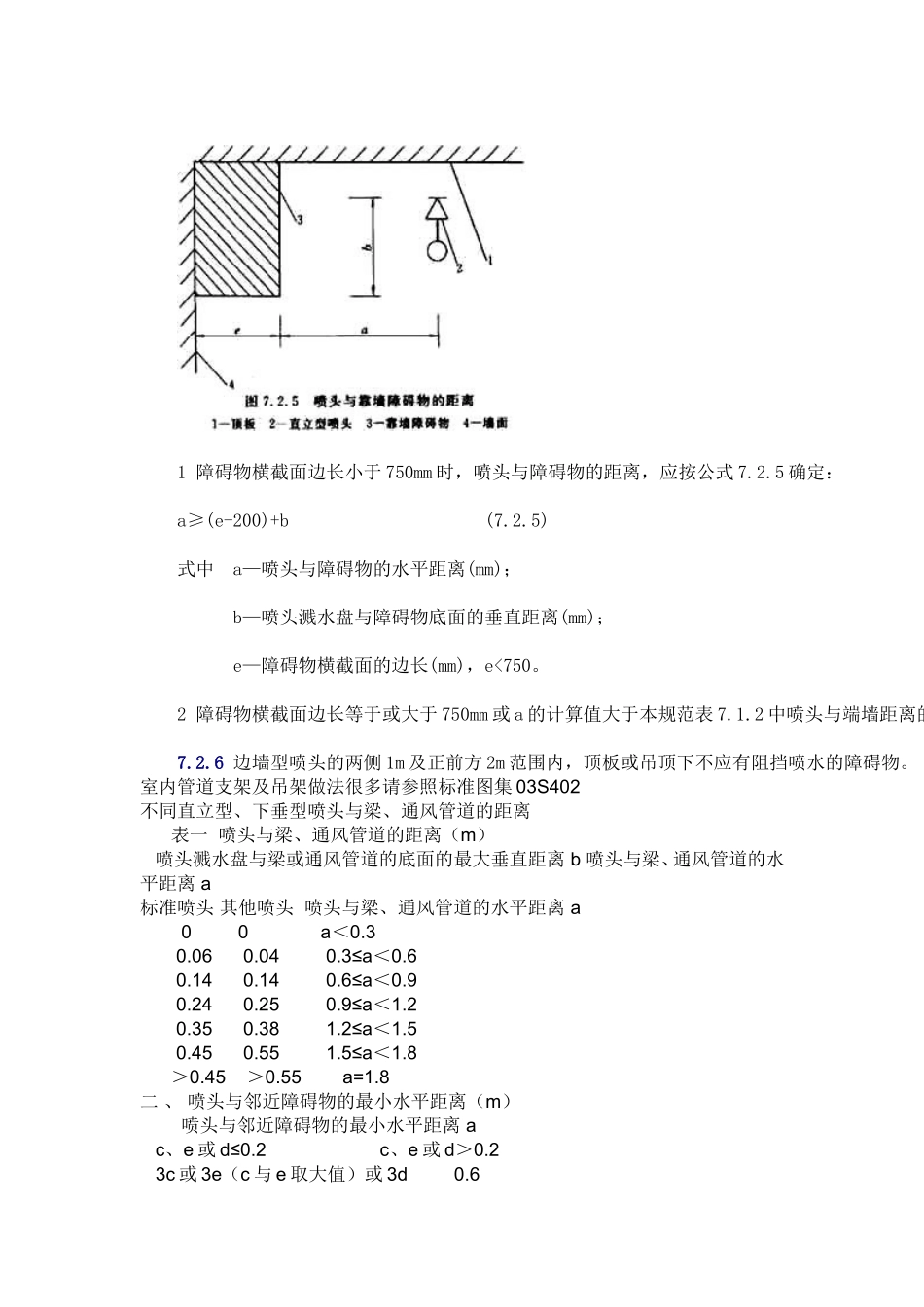

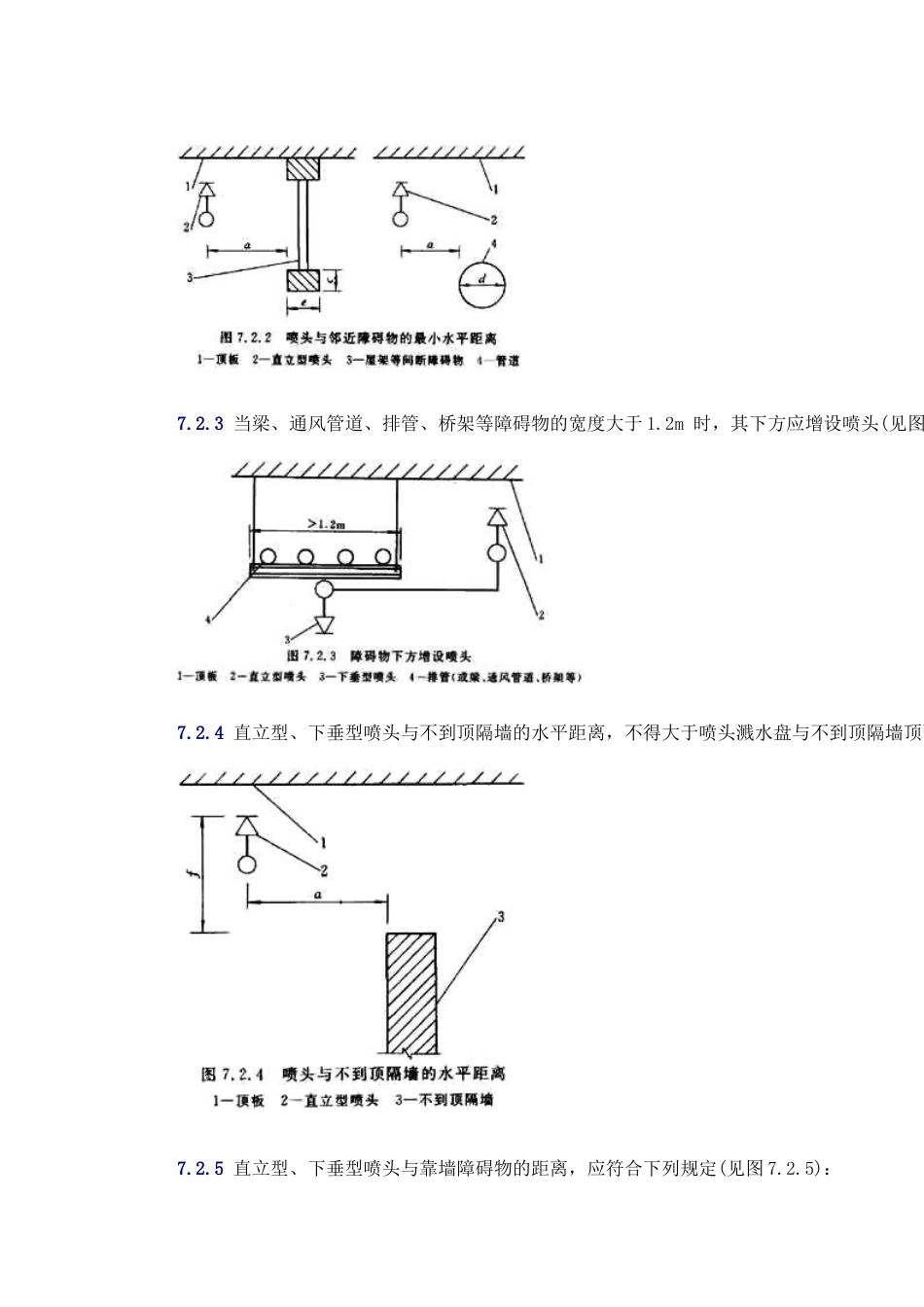

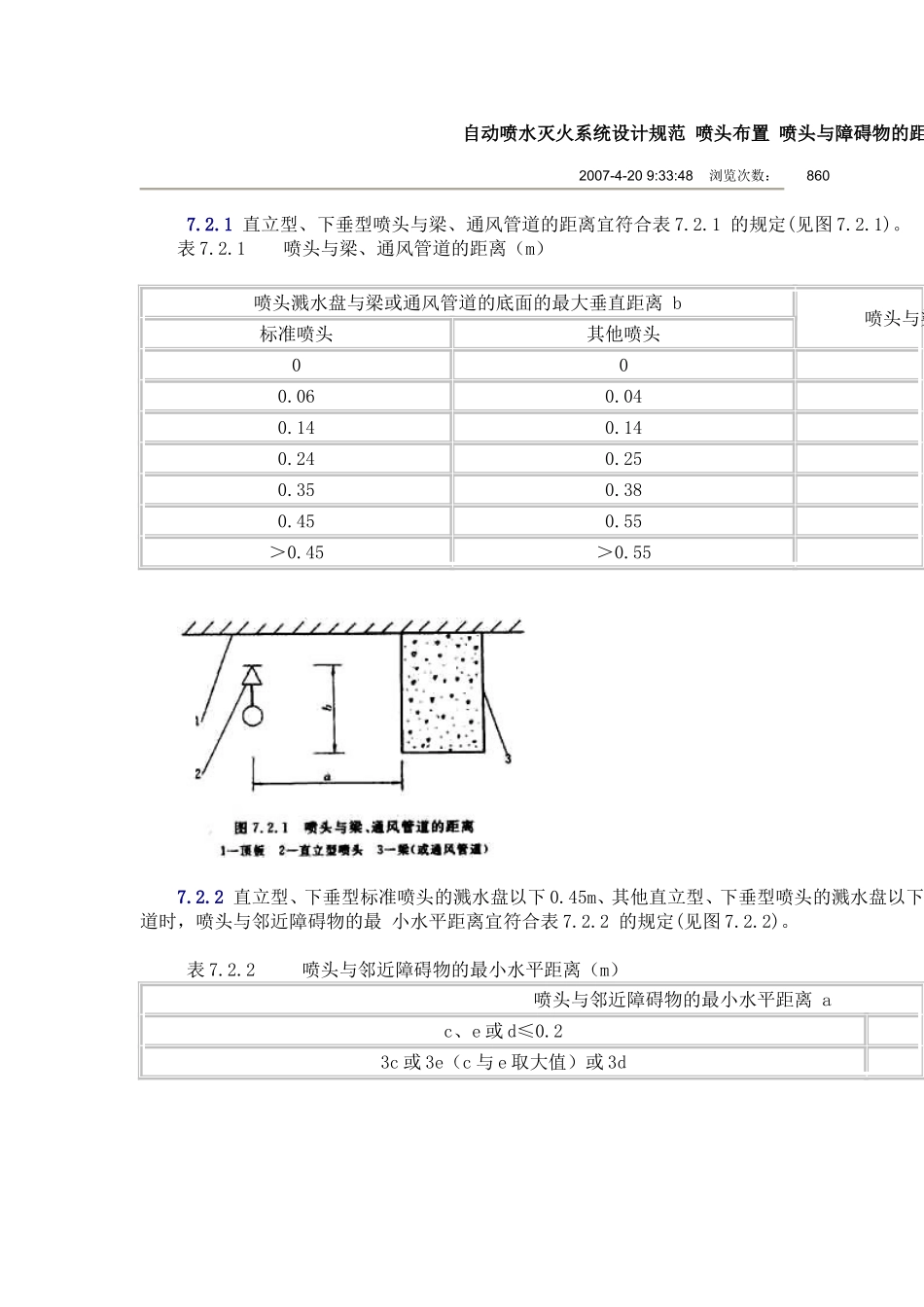

自动喷水灭火系统设计规范喷头布置喷头与障碍物的距离2007-4-209:33:48浏览次数：8607.2.1直立型、下垂型喷头与梁、通风管道的距离宜符合表7.2.1的规定(见图7.2.1)。表7.2.1喷头与梁、通风管道的距离（m）喷头溅水盘与梁或通风管道的底面的最大垂直距离b喷头与梁、通风管道的水平距离标准喷头其他喷头000.060.040.140.140.240.250.350.380.450.55＞0.45＞0.557.2.2直立型、下垂型标准喷头的溅水盘以下0.45m、其他直立型、下垂型喷头的溅水盘以下道时，喷头与邻近障碍物的最小水平距离宜符合表7.2.2的规定(见图7.2.2)。表7.2.2喷头与邻近障碍物的最小水平距离（m）喷头与邻近障碍物的最小水平距离ac、e或d≤0.23c或3e（c与e取大值）或3d7.2.3当梁、通风管道、排管、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头(见图7.2.4直立型、下垂型喷头与不到顶隔墙的水平距离，不得大于喷头溅水盘与不到顶隔墙顶面垂直距离的7.2.5直立型、下垂型喷头与靠墙障碍物的距离，应符合下列规定(见图7.2.5)：1障碍物横截面边长小于750mm时，喷头与障碍物的距离，应按公式7.2.5确定：a≥(e-200)+b(7.2.5)式中a—喷头与障碍物的水平距离(mm)；b—喷头溅水盘与障碍物底面的垂直距离(mm)；e—障碍物横截面的边长(mm)，e<750。2障碍物横截面边长等于或大于750mm或a的计算值大于本规范表7.1.2中喷头与端墙距离的规定时，应在靠墙障碍物下增设喷头。7.2.6边墙型喷头的两侧1m及正前方2m范围内，顶板或吊顶下不应有阻挡喷水的障碍物。室内管道支架及吊架做法很多请参照标准图集03S402不同直立型、下垂型喷头与梁、通风管道的距离表一喷头与梁、通风管道的距离（m）喷头溅水盘与梁或通风管道的底面的最大垂直距离b喷头与梁、通风管道的水平距离a标准喷头其他喷头喷头与梁、通风管道的水平距离a00a＜0.30.060.040.3≤a＜0.60.140.140.6≤a＜0.90.240.250.9≤a＜1.20.350.381.2≤a＜1.50.450.551.5≤a＜1.8＞0.45＞0.55a=1.8二、喷头与邻近障碍物的最小水平距离（m）喷头与邻近障碍物的最小水平距离ac、e或d≤0.2c、e或d＞0.23c或3e（c与e取大值）或3d0.6三、当梁、通风管道、排管、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头四、直立型、下垂型喷头与不到顶隔墙的水平距离，不得大于喷头溅水盘与不到顶隔墙顶面垂直距离的2倍五、边墙型喷头的两侧1m及正前方2m范围内，顶板或吊顶下不应有阻挡喷水的障碍物。http://bbs6.zhulong.com/forum/detail6825284_1.html#
