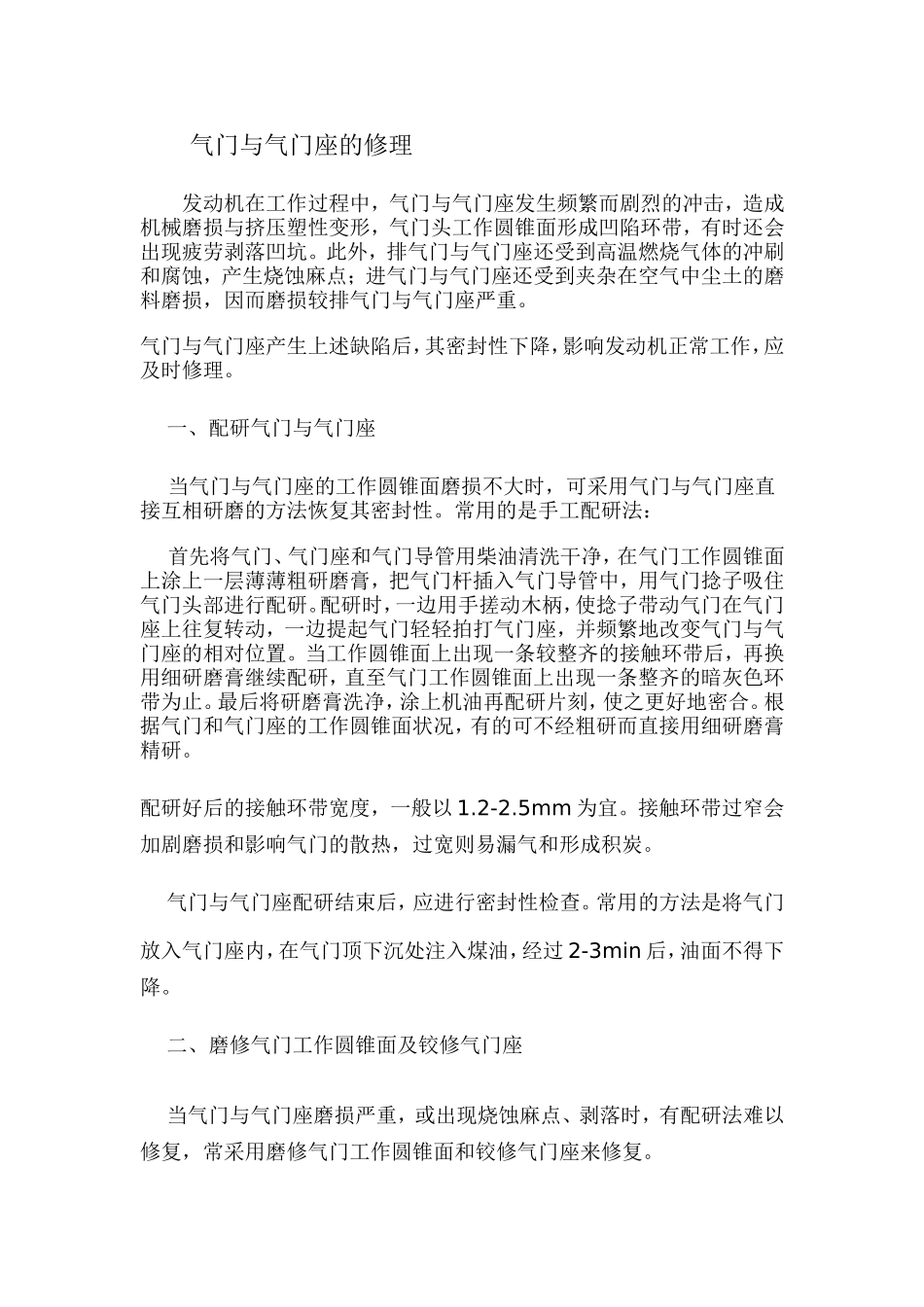

气门与气门座的修理VIP免费

气门与气门座的修理发动机在工作过程中，气门与气门座发生频繁而剧烈的冲击，造成机械磨损与挤压塑性变形，气门头工作圆锥面形成凹陷环带，有时还会出现疲劳剥落凹坑。此外，排气门与气门座还受到高温燃烧气体的冲刷和腐蚀，产生烧蚀麻点；进气门与气门座还受到夹杂在空气中尘土的磨料磨损，因而磨损较排气门与气门座严重。气门与气门座产生上述缺陷后，其密封性下降，影响发动机正常工作，应及时修理。一、配研气门与气门座当气门与气门座的工作圆锥面磨损不大时，可采用气门与气门座直接互相研磨的方法恢复其密封性。常用的是手工配研法：首先将气门、气门座和气门导管用柴油清洗干净，在气门工作圆锥面上涂上一层薄薄粗研磨膏，把气门杆插入气门导管中，用气门捻子吸住气门头部进行配研。配研时，一边用手搓动木柄，使捻子带动气门在气门座上往复转动，一边提起气门轻轻拍打气门座，并频繁地改变气门与气门座的相对位置。当工作圆锥面上出现一条较整齐的接触环带后，再换用细研磨膏继续配研，直至气门工作圆锥面上出现一条整齐的暗灰色环带为止。最后将研磨膏洗净，涂上机油再配研片刻，使之更好地密合。根据气门和气门座的工作圆锥面状况，有的可不经粗研而直接用细研磨膏精研。配研好后的接触环带宽度，一般以1.2-2.5mm为宜。接触环带过窄会加剧磨损和影响气门的散热，过宽则易漏气和形成积炭。气门与气门座配研结束后，应进行密封性检查。常用的方法是将气门放入气门座内，在气门顶下沉处注入煤油，经过2-3min后，油面不得下降。二、磨修气门工作圆锥面及铰修气门座当气门与气门座磨损严重，或出现烧蚀麻点、剥落时，有配研法难以修复，常采用磨修气门工作圆锥面和铰修气门座来修复。（一）磨修气门工作圆锥面：磨修气门前，应检查和校直气门杆的弯曲。气门杆的弯曲度一般在100mm长度上应不大于0.015mm（即径向摆差不超过0.03mm）。磨修后，气门头圆锥面对气门杆的摆差一般应不超过0.05mm。气门的磨修在磨气门机上进行。磨修气门时应保证原斜角（一般为45°），并用较小的切削用量磨至光整为止。磨修后的气门，其头部圆柱面的厚度不应小于0.5mm，否则容易变形，且影响气门在气缸盖上的下陷量。（二）铰修气门座：气门座铰修应用气门铰刀进行。气门铰刀的角度分为30°、45°、75°和15°四种。30°和45°铰刀用以铰修气门座相应角度的工作圆锥面，分粗刃和细刃两种；75°和15°铰刀是供调整接触带宽度和位置用的。铰修气门座前，先检查气门导管磨损情况，若磨损严重，应更换新气门导管后，再铰修气门座。铰修气门座的步骤如下：1、首先用45°粗刃铰刀铰修工作圆锥面，至消除表面的凹坑、麻点等缺陷为止。2、用15°和75°铰刀分别铰修工作圆锥面上、下口，修正工作圆锥面宽度和位置。当气门与气门座接触环带偏下时，可用75°铰刀修正气门座，使接触环带上移；若接触环带偏上时，可用15°铰刀修理气门座，使接触环带下移。3、最后用45°细刃铰刀轻轻铰修工作圆锥面，使其粗糙度和接触宽度都符合要求。铰修时，用力要均匀，转动要平稳，否则容易将气门座铰偏。同时，应尽量少铰削掉金属层，以延长气门座的使用寿命。磨修气门工作圆锥面和铰修气门座后，要进行配研，最后检查密封性。气门座经过多次铰修其内径增大，而气门经多次磨修直径减小，这将会综合地影响到气门在气缸盖上的下陷量，而使压缩比减小。当更换新气门后，检查气门下陷量仍然超过规定值时，就只能镶入或更换气门座圈。如何检修气门座?(1)气门座接触面的检查1)检查气门座接触面时,气门必须完全符合要求,气门杆和气门导管的配合间隙符合要求时,才能进行气门接触面的检查。2)气门头工作面接触印痕标准配合宽度及状况的规定,标准配合宽度1.3～1.5mm,印痕状况为连续无间断环形印痕(进、排气门规定相同)。气门头接触印痕宽度部位如图2-104所示。3)检查方法。一般是在气门座上均匀地涂上一层红丹油,使用气门研磨工具(或合格的进、排气门)使气门座与气门头旋转研配,就能得到各气门的接触印痕。各气门配合面得到的接触印痕必须符合规定。(2)气门座的修理。如果气门座与气门接触不均匀,或气门座接触宽度不在范围内时,必须重...
