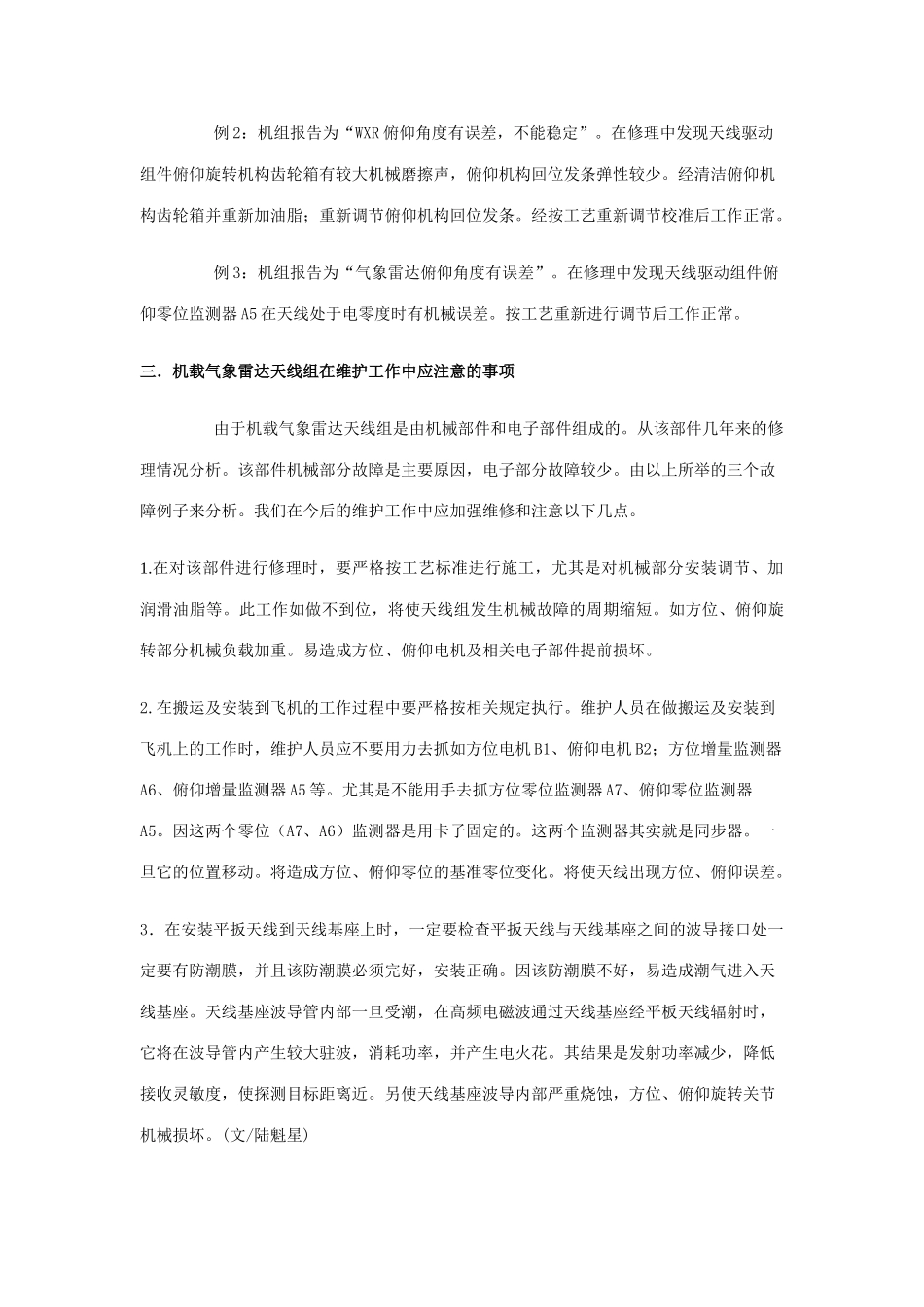

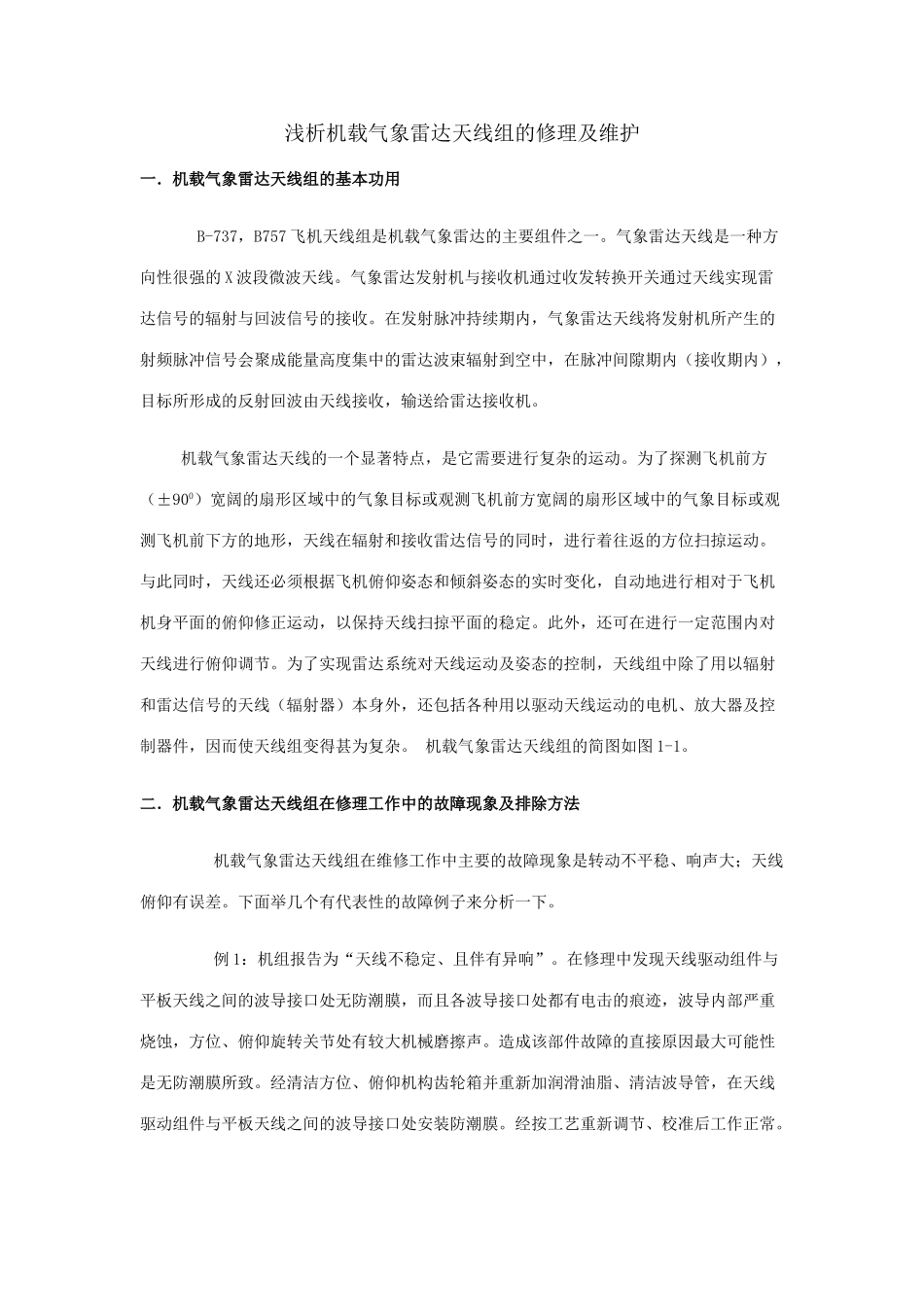

浅析机载气象雷达天线组的修理及维护一．机载气象雷达天线组的基本功用 B-737，B757 飞机天线组是机载气象雷达的主要组件之一。气象雷达天线是一种方向性很强的 X 波段微波天线。气象雷达发射机与接收机通过收发转换开关通过天线实现雷达信号的辐射与回波信号的接收。在发射脉冲持续期内，气象雷达天线将发射机所产生的射频脉冲信号会聚成能量高度集中的雷达波束辐射到空中，在脉冲间隙期内（接收期内），目标所形成的反射回波由天线接收，输送给雷达接收机。 机载气象雷达天线的一个显著特点，是它需要进行复杂的运动。为了探测飞机前方（±900）宽阔的扇形区域中的气象目标或观测飞机前方宽阔的扇形区域中的气象目标或观测飞机前下方的地形，天线在辐射和接收雷达信号的同时，进行着往返的方位扫掠运动。与此同时，天线还必须根据飞机俯仰姿态和倾斜姿态的实时变化，自动地进行相对于飞机机身平面的俯仰修正运动，以保持天线扫掠平面的稳定。此外，还可在进行一定范围内对天线进行俯仰调节。为了实现雷达系统对天线运动及姿态的控制，天线组中除了用以辐射和雷达信号的天线（辐射器）本身外，还包括各种用以驱动天线运动的电机、放大器及控制器件，因而使天线组变得甚为复杂。 机载气象雷达天线组的简图如图 1-1。二．机载气象雷达天线组在修理工作中的故障现象及排除方法 机载气象雷达天线组在维修工作中主要的故障现象是转动不平稳、响声大；天线俯仰有误差。下面举几个有代表性的故障例子来分析一下。 例 1：机组报告为“天线不稳定、且伴有异响”。在修理中发现天线驱动组件与平板天线之间的波导接口处无防潮膜，而且各波导接口处都有电击的痕迹，波导内部严重烧蚀，方位、俯仰旋转关节处有较大机械磨擦声。造成该部件故障的直接原因最大可能性是无防潮膜所致。经清洁方位、俯仰机构齿轮箱并重新加润滑油脂、清洁波导管，在天线驱动组件与平板天线之间的波导接口处安装防潮膜。经按工艺重新调节、校准后工作正常。 例 2：机组报告为“WXR 俯仰角度有误差，不能稳定”。在修理中发现天线驱动组件俯仰旋转机构齿轮箱有较大机械磨擦声，俯仰机构回位发条弹性较少。经清洁俯仰机构齿轮箱并重新加油脂；重新调节俯仰机构回位发条。经按工艺重新调节校准后工作正常。 例 3：机组报告为“气象雷达俯仰角度有误差”。在修理中发现天线驱动组件俯仰零位监测器 A5 在天线处于电零度时有机械误差。按工艺重新进行调节后工作正常。三．...
