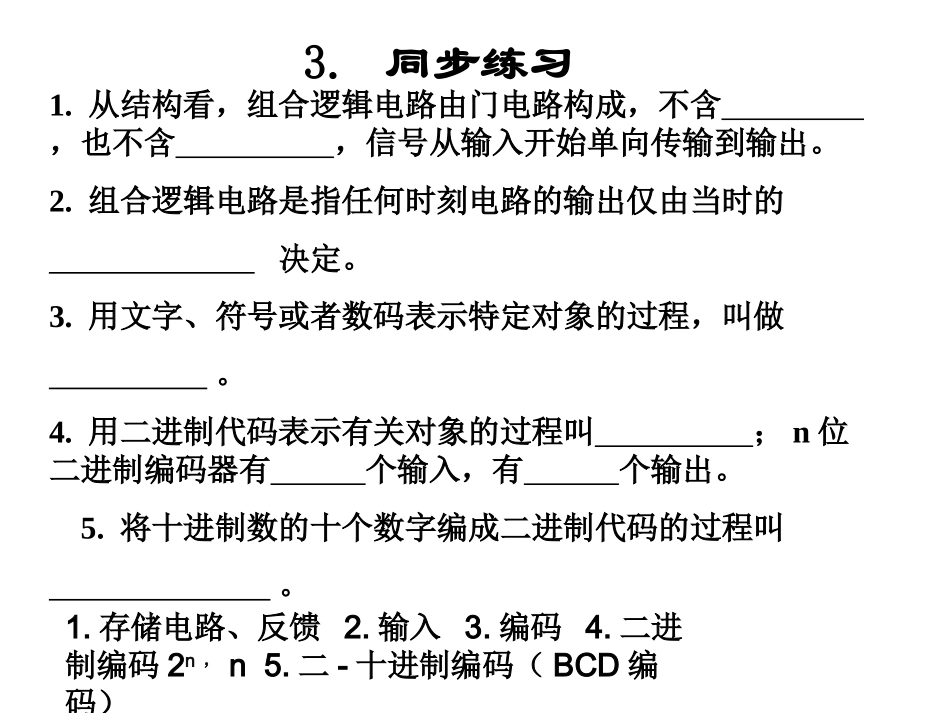

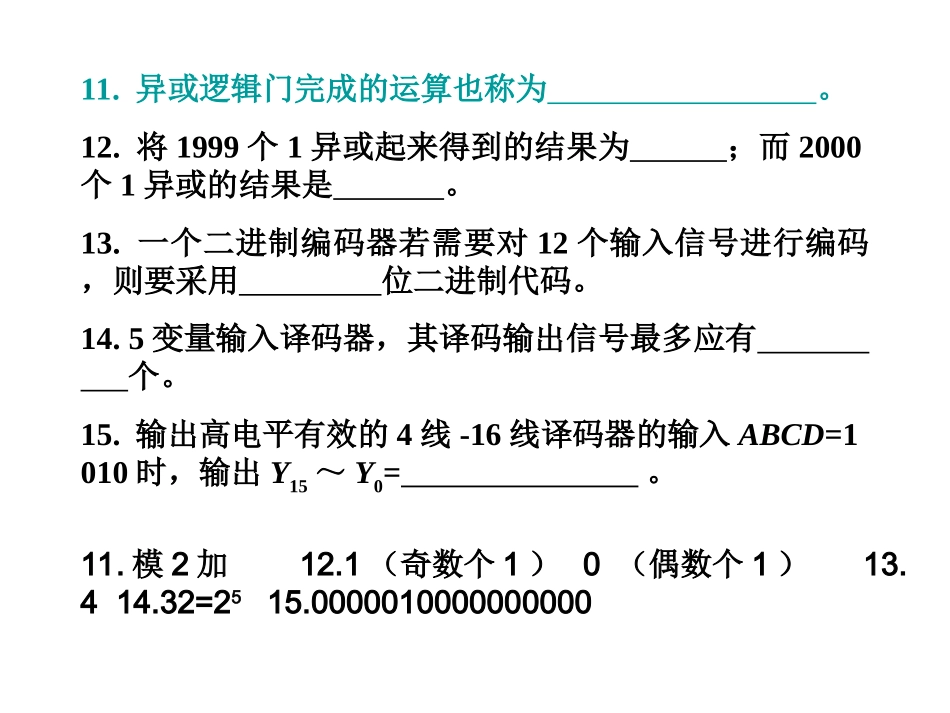

3.同步练习1.从结构看，组合逻辑电路由门电路构成，不含，也不含，信号从输入开始单向传输到输出。2.组合逻辑电路是指任何时刻电路的输出仅由当时的决定。3.用文字、符号或者数码表示特定对象的过程，叫做。4.用二进制代码表示有关对象的过程叫；n位二进制编码器有个输入，有个输出。5.将十进制数的十个数字编成二进制代码的过程叫。1.存储电路、反馈2.输入3.编码4.二进制编码2n，n5.二-十进制编码（BCD编码）6.在几个信号同时输入时，只对优先级别最高的进行编码叫。7.把代码的特定含义翻译出来的过程叫；n位二进制译码器有个输入，有个输出，工作时译码器只有一个输出有效。8.两个1位二进制数相加叫做。两个同位的加数和来自低位的进位三者相加叫做。9.从若干输入数据中选择一路作为输出的电路叫。10.当输入信号改变状态时，输出端可能出现虚假过渡干扰脉冲的现象叫。6.优先编码7.译码n2n8.半加全加9.数据选择器10.竞争-冒险11.异或逻辑门完成的运算也称为。12.将1999个1异或起来得到的结果为；而2000个1异或的结果是。13.一个二进制编码器若需要对12个输入信号进行编码，则要采用位二进制代码。14.5变量输入译码器，其译码输出信号最多应有个。15.输出高电平有效的4线-16线译码器的输入ABCD=1010时，输出Y15～Y0=。11.模2加12.1（奇数个1）0（偶数个1）13.414.32=2515.000001000000000016.输出低电平有效的二-十进制译码器的输入8421BCD码为0110时，其输出Y9～Y0=。17.全加器与半加器的区别是。18.对于高电平是输出有效电平的译码器，每个输出都是。若以这种类型的译码器实现组合逻辑电路时，还需要增加。19.对于低电平是输出有效电平的译码器，每个输出都是。若以这种类型的译码器实现组合逻辑电路时，还需要增加。16.111011111118.对应输入的最小项或门19.对应输入的最小项的非与非门二、单向选择题1.在二进制译码器中，若输入有4位代码，则输出有（）信号。①2个②4个③8个④16个2.用高电平为输出有效的译码器实现组合逻辑电路时，还需要（）。①与非门②或非门③与门④或门3.用低电平为输出有效的译码器实现组合逻辑电路时，还需要（）。①与非门②或非门③与门④或门1.2.3.④④①4.在下列电路中，只有（）属于组合逻辑电路。①触发器②计数器③数据选择器④寄存器5.在组合逻辑电路的常用设计方法中，可以用（）来表示逻辑抽象的结果。①真值表②状态表③状态图④特性方程6.组合逻辑电路的竞争-冒险是由于（）引起的。①电路不是最简②电路有多个输出③电路中存在延迟④电路使用不同的门电路7.能实现从多个输入端中选出一路作为输出的电路称为（）。①触发器②计数器③数据选择器④译码器4.5.6.7.③①③③8.能完成两个1位二进制数相加并考虑到低位来的进位的器件称为（）。①编码器②译码器③全加器④半加器9.只考虑本位数而不考虑低位来的进位的加法称为（）。①全加②半加③全减④半减10.用来判断电路全部输入中1的个数奇偶性的电路称为（）。①触发器②计数器③数据选择器④奇偶校验器11.用代码代表特定信号或者将代码赋予特定含义的过程称为（）。①译码②编码③数据选择④奇偶校验8.9.10.11.③②④②12.把代码的特定含义翻译出来的过程称为（）。①译码②编码③数据选择④奇偶校验13.如需要判断两个二进制数的大小或相等，可以使用（）电路。①译码器②编码器③数据选择器④数据比较器14.半导体数码管的每个显示线段都是由（）构成的。①灯丝②发光二极管③发光三极管④熔丝12.13.14.①④②3.试用四选一数据选择器实现函数（10分）FABCABCABCABCD0D1D2D3A1A0EABY3.试用四选一数据选择器实现函数•答案：四选一数据选择器得输出为：•而欲实现的逻辑函数为：•令•则•将F得表达式与Y的表达式对比，得：•画出逻辑图，FABCABCABCABC100101102103YAADAADAADAADFABCABCABCABC10,,AAABYF0123FABDABDABDABD0123,,,DCDCDCDCD0D1D2D3A1A0E1ABCY4.试用３线－８线译码器74LS138和门电路实现一个判别电路，当输入的三位二进制代码能被２整除时电路输出为１，否则为０。(10分)步骤：1.列真值表2.写出逻辑...
