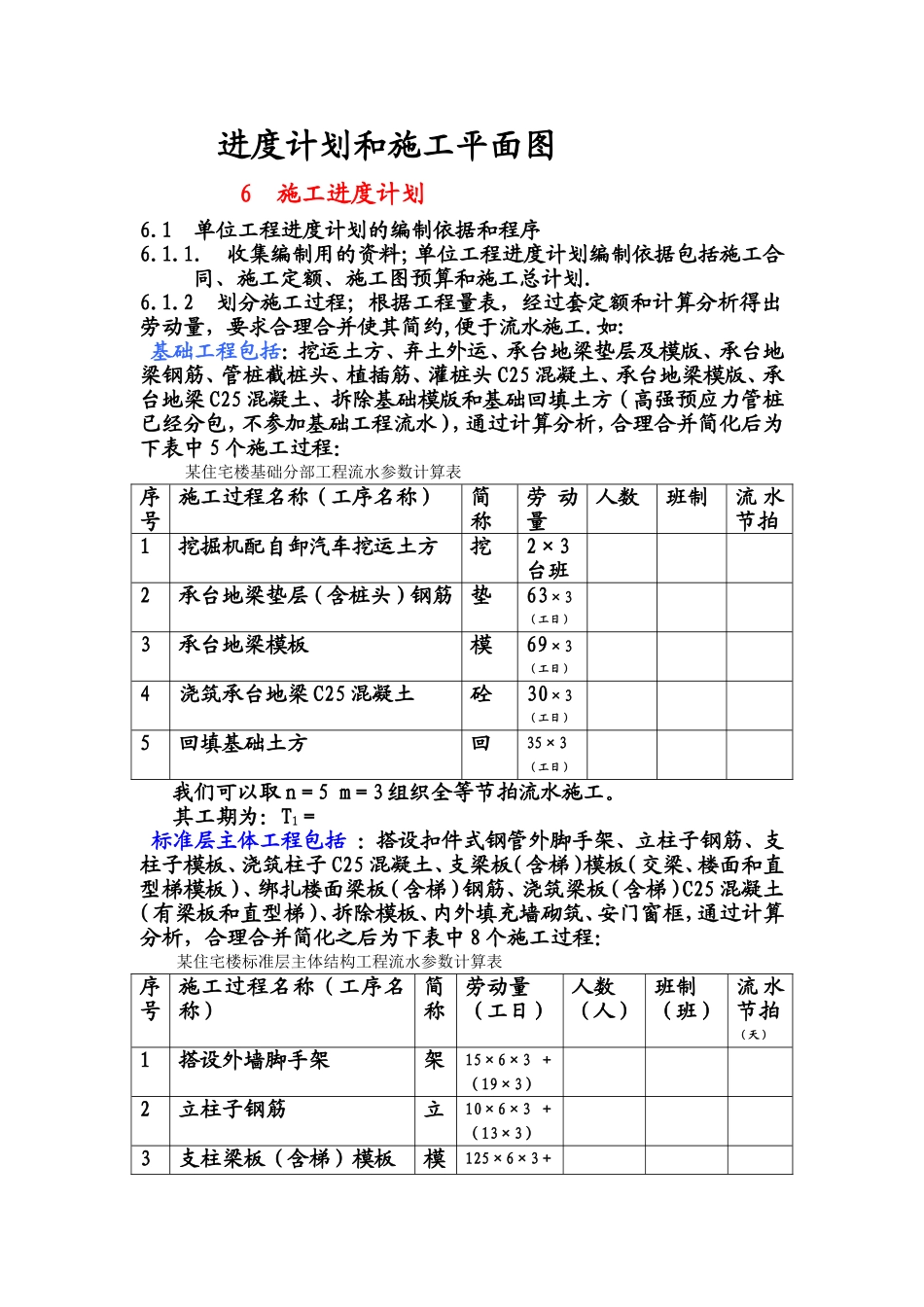

进度计划和施工平面图6施工进度计划6.1单位工程进度计划的编制依据和程序6.1.1.收集编制用的资料；单位工程进度计划编制依据包括施工合同、施工定额、施工图预算和施工总计划.6.1.2划分施工过程；根据工程量表，经过套定额和计算分析得出劳动量，要求合理合并使其简约,便于流水施工.如:基础工程包括：挖运土方、弃土外运、承台地梁垫层及模版、承台地梁钢筋、管桩截桩头、植插筋、灌桩头C25混凝土、承台地梁模版、承台地梁C25混凝土、拆除基础模版和基础回填土方（高强预应力管桩已经分包，不参加基础工程流水），通过计算分析，合理合并简化后为下表中5个施工过程：某住宅楼基础分部工程流水参数计算表序号施工过程名称（工序名称）简称劳动量人数班制流水节拍1挖掘机配自卸汽车挖运土方挖2×3台班2承台地梁垫层（含桩头）钢筋垫63×3（工日）3承台地梁模板模69×3（工日）4浇筑承台地梁C25混凝土砼30×3（工日）5回填基础土方回35×3（工日）我们可以取n＝5m＝3组织全等节拍流水施工。其工期为：T1＝标准层主体工程包括：搭设扣件式钢管外脚手架、立柱子钢筋、支柱子模板、浇筑柱子C25混凝土、支梁板（含梯）模板（交梁、楼面和直型梯模板）、绑扎楼面梁板（含梯）钢筋、浇筑梁板（含梯）C25混凝土（有梁板和直型梯）、拆除模板、内外填充墙砌筑、安门窗框，通过计算分析，合理合并简化之后为下表中8个施工过程：某住宅楼标准层主体结构工程流水参数计算表序号施工过程名称（工序名称）简称劳动量（工日）人数（人）班制（班）流水节拍（天）1搭设外墙脚手架架15×6×3＋（19×3）2立柱子钢筋立10×6×3＋（13×3）3支柱梁板（含梯）模板模125×6×3＋（228×3）4捣柱子C25混凝土捣10×6×3＋（14×3）5绑扎梁板（含梯）钢筋扎34×6×3＋（60×3）6浇筑梁板（含梯）C25混凝土砼10×6×3＋（35×3）7拆除柱梁板模板拆20×6×3＋（40×3）8砌填充墙、安门窗框砌77×6×3＋（77×3）表中脚手架搭设要求全程跟进，我们可以安排8个架子工按安全要求跟进，不参加流水；“捣柱子C25混凝土”是和“支柱梁板（含梯）模板”全过程完全搭接施工，也可以不占用流水时间。所以主体分部工程的流水施工实际上只有6个施工过程，施工段数却有（6＋1）×3＝21个，（坡屋面主体工程的施工过程标准层主体工程，其劳动量如括号中数字所示）我们可以据此组织无节奏流水施工。工期：T2＝屋面防水工程包括：基层处理（包含坡屋面基层清理、挑檐天沟清理、天沟零星砌砖、天沟水泥炉渣找坡和天沟1:3水泥砂浆找平层）、2厚911防水涂膜防水层（包括坡屋面和天沟）、60厚预制憎水珍珠岩保温层（包括坡屋面和天沟）、20厚1:3水泥砂浆找平层、天沟卷材防水层、坡屋面红英块瓦屋面，从劳动量计算表分析拟将屋面基层处理、天沟零星砌砖、炉渣找坡、天沟砂浆找平及911防水涂膜合并为1个施工过程；拟将屋面珍珠岩保温层及其上的找平层合并为1个施工过程;拟将天沟卷材防水和坡屋面红英块瓦屋面合并为1个施工过程；所以本工程屋面防水工程共有3个施工过程（如下表所示）。某住宅楼屋面分部工程流水参数计算表序号施工过程名称（工序名称）简称劳动量（工日）人数（人）班制（班）流水节拍（天）1基层处理及涂膜防水基36×32珍珠岩保温层及找平层保48×33红英块瓦及天沟卷材瓦23×3由于屋面防水工程要求高，拟按n＝3,m＝3的等节拍流水组织施工，天沟找平层后须干燥3天，才可以做卷材防水。工期：T3＝外墙装修工程包括：外墙抹灰贴45×90条砖、拆除外墙脚手架、散水台阶和架空层入口共3个施工过程，如下表所示。某住宅楼工程外装饰工程流水参数计算表序号施工过程名称（工序名称）简称劳动量（工日）人数（人）班制（班）节拍（天）1外墙抹灰贴面砖安阳台栏杆贴593×32拆除外墙脚手架拆23×33散水台阶及架空层入口散16×3可以组织无节奏流水施工。工期：T4＝室内装修工程包括：天棚面内墙面抹灰、天棚面内墙面乳胶漆2度、厨卫间细石混凝土找坡及其涂膜防水、楼地面清理、楼地面找平及贴耐磨砖、楼梯抹灰贴抛光砖、安装门窗扇及玻璃。分析劳动量计算表，可以合并为下表所示5个施工过程。某住宅楼工程室内装饰工程流水参数...
