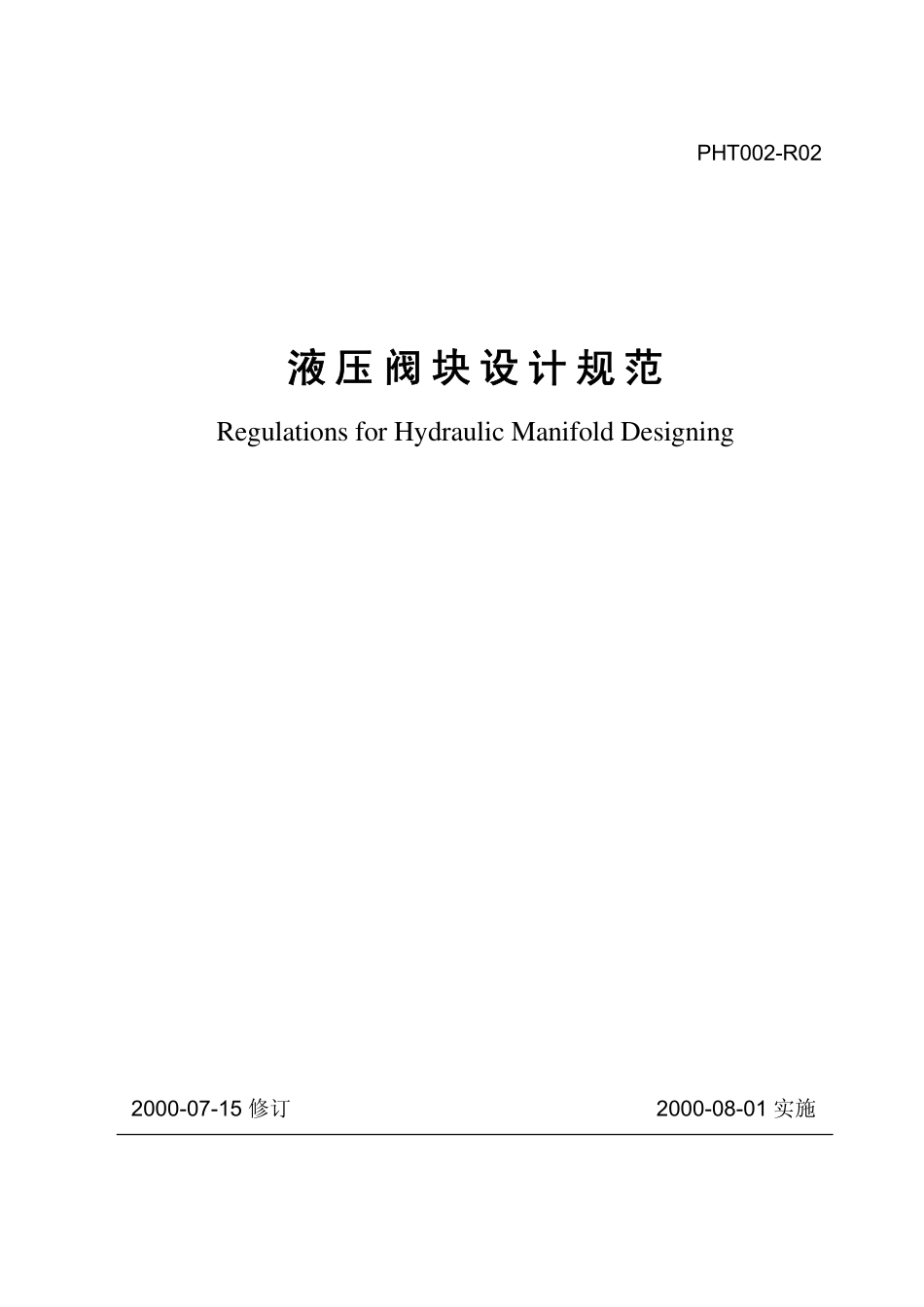

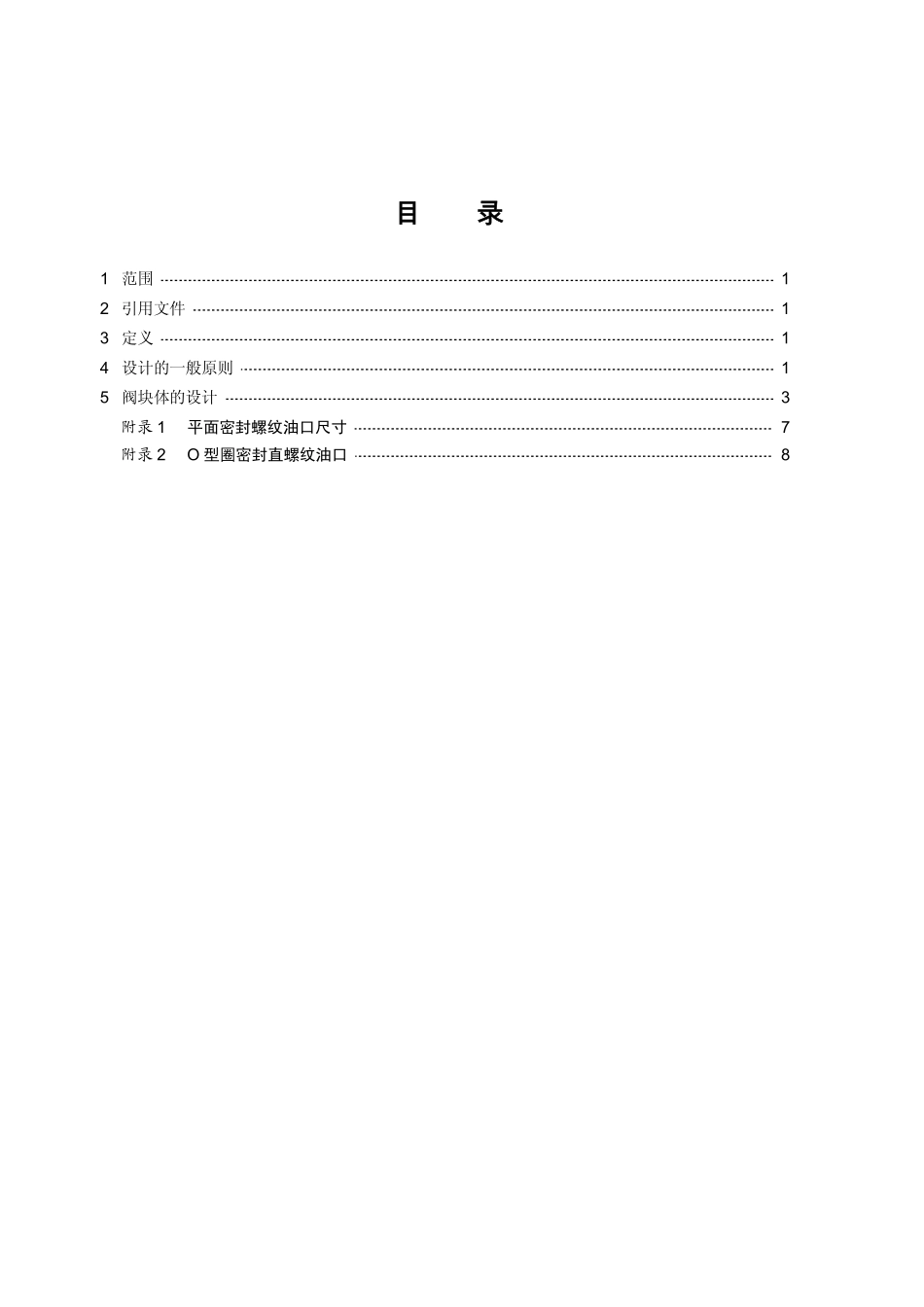

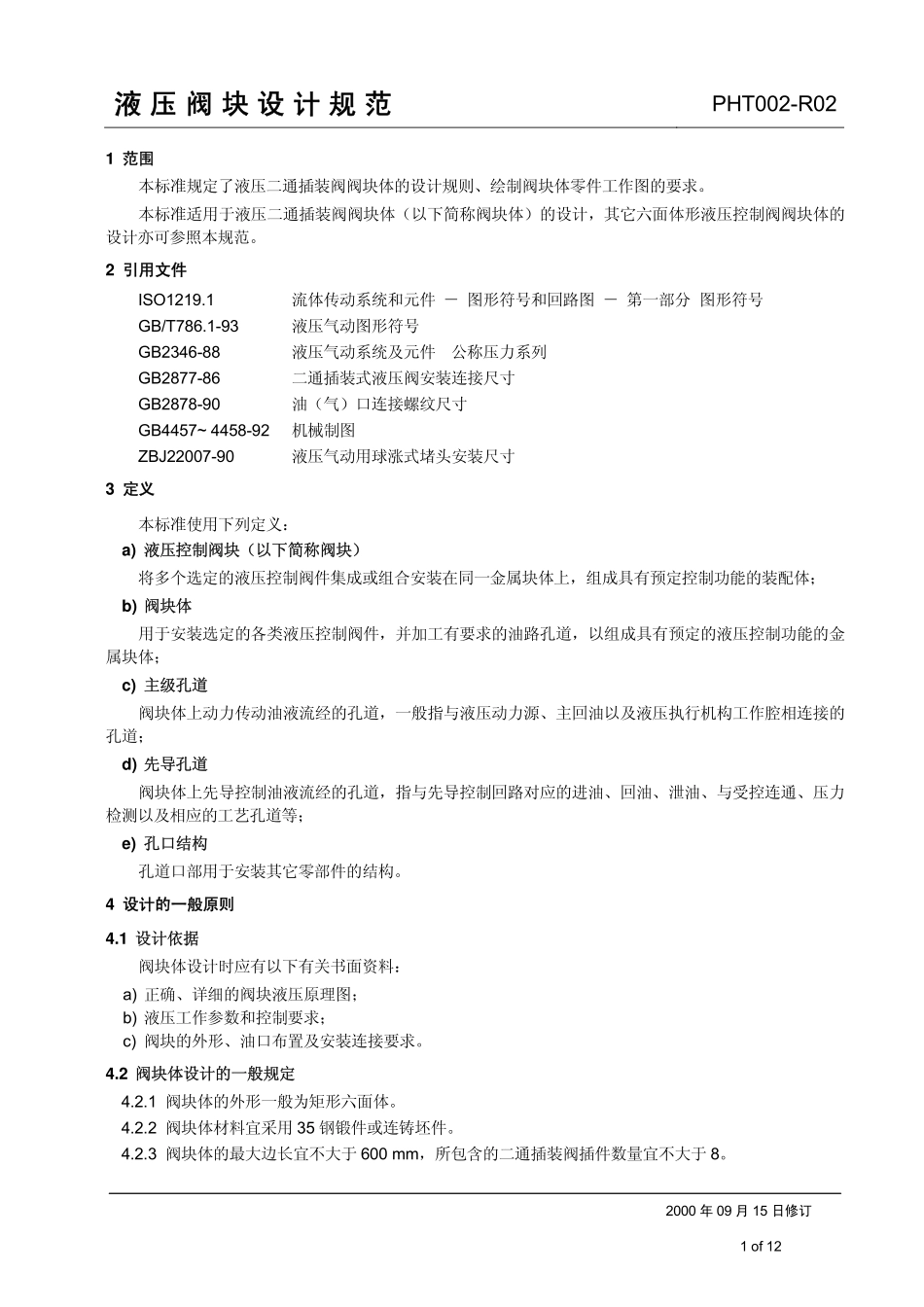

PHT002-R022000-07-15修订2000-08-01实施液压阀块设计规范RegulationsforHydraulicManifoldDesigning目录1范围12引用文件13定义14设计的一般原则15阀块体的设计3附录1平面密封螺纹油口尺寸7附录2O型圈密封直螺纹油口8液压阀块设计规范PHT002-R022000年09月15日修订1of121范围本标准规定了液压二通插装阀阀块体的设计规则、绘制阀块体零件工作图的要求。本标准适用于液压二通插装阀阀块体（以下简称阀块体）的设计，其它六面体形液压控制阀阀块体的设计亦可参照本规范。2引用文件ISO1219.1流体传动系统和元件－图形符号和回路图－第一部分图形符号GB/T786.1-93液压气动图形符号GB2346-88液压气动系统及元件公称压力系列GB2877-86二通插装式液压阀安装连接尺寸GB2878-90油（气）口连接螺纹尺寸GB4457~4458-92机械制图ZBJ22007-90液压气动用球涨式堵头安装尺寸3定义本标准使用下列定义：a)液压控制阀块（以下简称阀块）将多个选定的液压控制阀件集成或组合安装在同一金属块体上，组成具有预定控制功能的装配体；b)阀块体用于安装选定的各类液压控制阀件，并加工有要求的油路孔道，以组成具有预定的液压控制功能的金属块体；c)主级孔道阀块体上动力传动油液流经的孔道，一般指与液压动力源、主回油以及液压执行机构工作腔相连接的孔道；d)先导孔道阀块体上先导控制油液流经的孔道，指与先导控制回路对应的进油、回油、泄油、与受控连通、压力检测以及相应的工艺孔道等；e)孔口结构孔道口部用于安装其它零部件的结构。4设计的一般原则4.1设计依据阀块体设计时应有以下有关书面资料：a)正确、详细的阀块液压原理图；b)液压工作参数和控制要求；c)阀块的外形、油口布置及安装连接要求。4.2阀块体设计的一般规定4.2.1阀块体的外形一般为矩形六面体。4.2.2阀块体材料宜采用35钢锻件或连铸坯件。4.2.3阀块体的最大边长宜不大于600mm，所包含的二通插装阀插件数量宜不大于8。PHT002-R02液压阀块设计规范2of124.2.4当液压回路所含的插件多于8个时，应分解成数个阀块体，各阀块体之间用螺栓相互连接，结合面处的连接孔道用O型密封圈予以密封，组成整体的阀块组。连接螺栓的矩形性能应不低于12.9级。4.2.5插件在阀块体中的安装位置的布置，应能使阀块体外形尺寸尽可能小，且便于孔道的加工。一般采用立式对称布置或卧式L形布置。4.2.5.1立式对称布置时，插件在垂直方向分层排列配置，每层两个插件，相对安装在阀块体的两个相对的侧面内。另两个侧面上，可安置进油口P、回油口T、工作油口A和B或其它元组件。立式对称布置的结构示意图见图1。图2立式对称布置的阀块4.2.5.2卧式L形布置时，插件在水平方向分列配置，每列两个插件，成L形安装在阀块体的两个相邻表面（顶面和正面）内。其它三个侧面（背面和两侧）上可安置进油口P、回油口T、工作油口A和B或其它元组件。卧式L形布置的结构示意图见图2。图2卧式L形布置的阀块4.2.6阀块体的插件安装孔一般应符合GB2877的规定。当有特殊需要时，可对标准安装孔作局部改动，但改动后的安装孔应不影响具有标准安装尺寸的插件的安装。液压阀块设计规范PHT002-R023of124.2.7阀块上采用的板式液压控制阀安装面尺寸应符合有关标准（ISO4401,ISO/DPR6264等）。4.2.8设计阀块体的主级孔道时应考虑尽可能减小流阻损失及加工方便。4.2.8.1主级孔道的直径按公式（1）估算选取：max.vQ614≥D(mm)(1)式中：D－孔道直径，mm；Q－孔道内可能流过的最大工作流量，L/min；vmax－孔道允许的最大工作液流速，m/s。一般，对于压力孔道，vmax不大于6m/s；对于回油孔道，vmax不大于3m/s。按公式（1）估算出的孔道直径应园整至标准的通径值。4.2.8.2当主级孔道与多个插件贯通时，为减小贯通处的局部流阻损失，宜采用与插件孔偏贯通的方法（使主级孔道的中心线与插件孔的中心线偏移）。一般使主级孔道中心线与插件孔孔壁相切。同时也可以加大孔道通径，加大的通径应不超过GB2877的规定。4.2.9为改善深孔工艺性，设计时可考虑增大孔径或采用两端钻孔对接的方法。4.2.10设计时应尽量避免在阀块体内设置复杂连接的控制孔道和三维斜孔，应充分利用控制盖板内的控制孔道，或采用先导控制...
