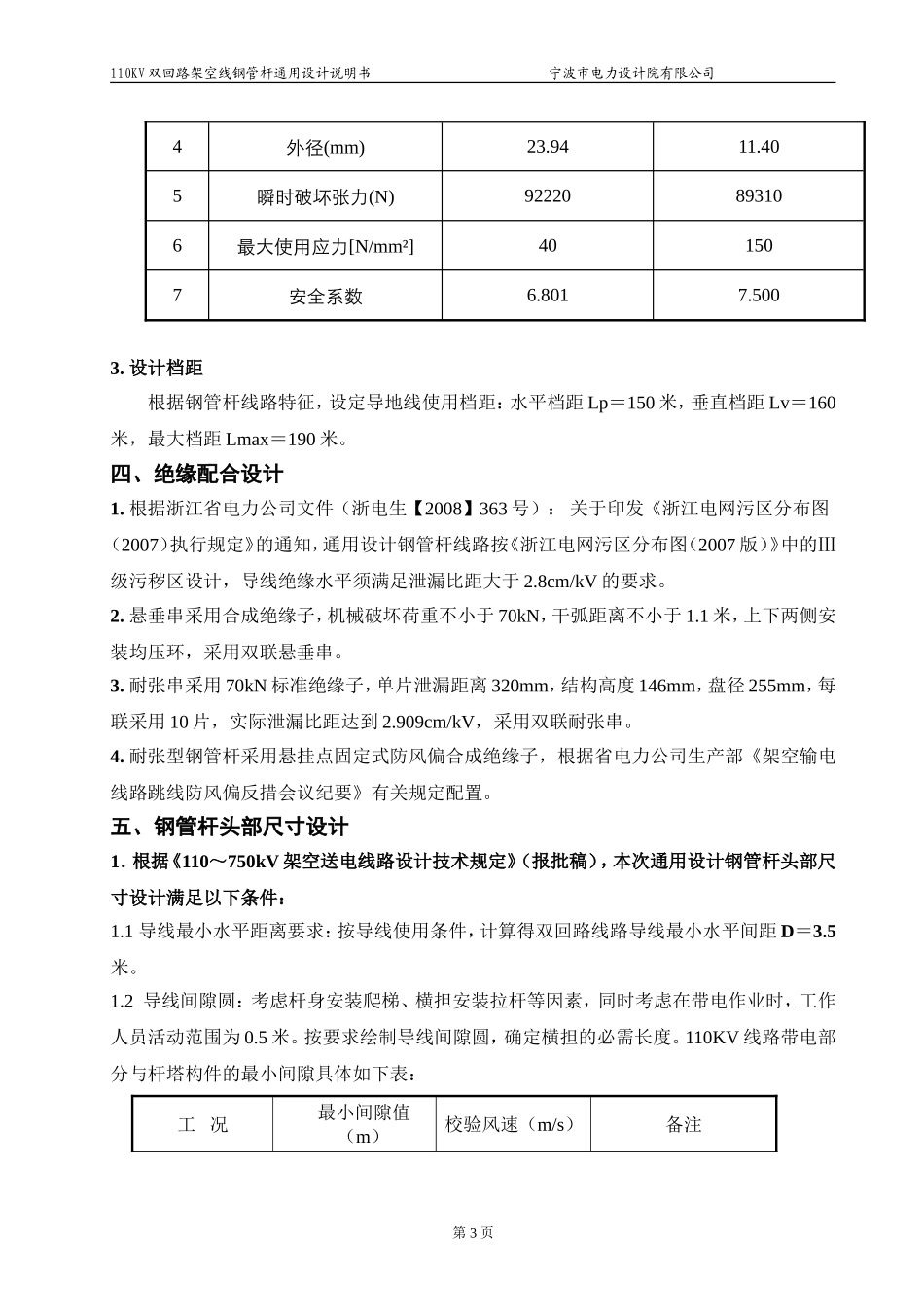

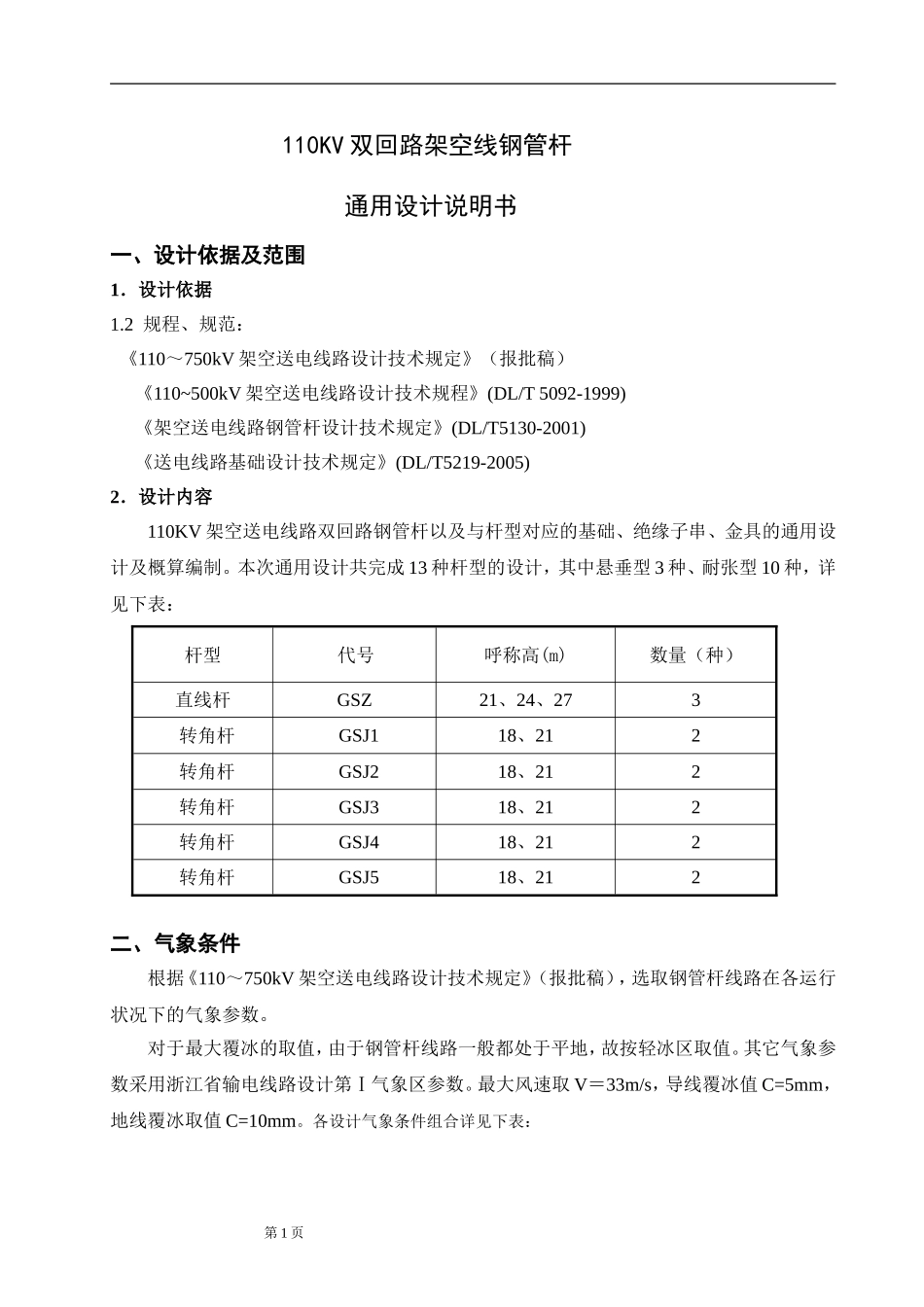

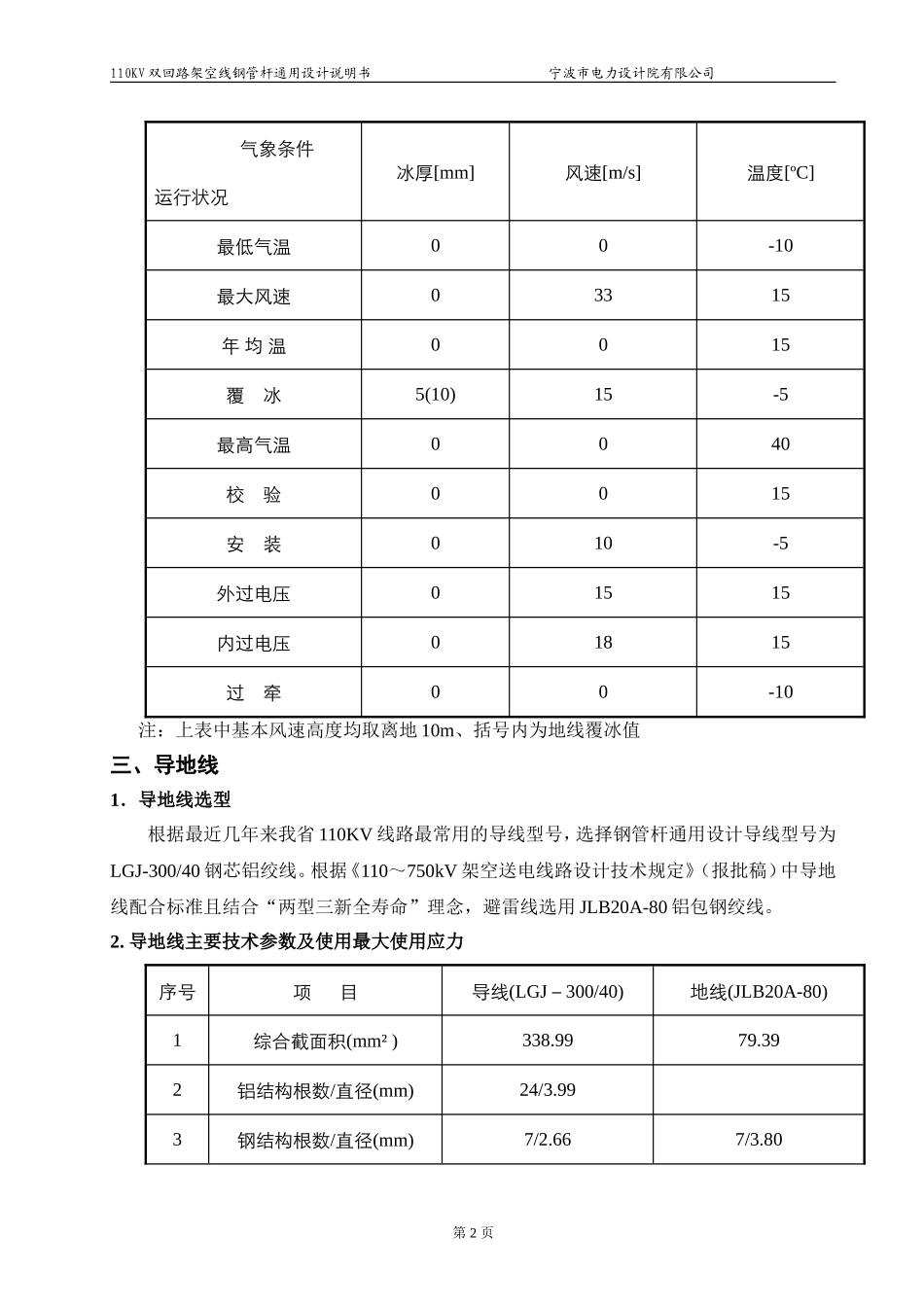

110KV双回路架空线钢管杆通用设计说明书一、设计依据及范围1．设计依据1.2规程、规范：《110～750kV架空送电线路设计技术规定》（报批稿）《110~500kV架空送电线路设计技术规程》(DL/T5092-1999)《架空送电线路钢管杆设计技术规定》(DL/T5130-2001)《送电线路基础设计技术规定》(DL/T5219-2005)2．设计内容110KV架空送电线路双回路钢管杆以及与杆型对应的基础、绝缘子串、金具的通用设计及概算编制。本次通用设计共完成13种杆型的设计，其中悬垂型3种、耐张型10种，详见下表：杆型代号呼称高(m)数量（种）直线杆GSZ21、24、273转角杆GSJ118、212转角杆GSJ218、212转角杆GSJ318、212转角杆GSJ418、212转角杆GSJ518、212二、气象条件根据《110～750kV架空送电线路设计技术规定》（报批稿），选取钢管杆线路在各运行状况下的气象参数。对于最大覆冰的取值，由于钢管杆线路一般都处于平地，故按轻冰区取值。其它气象参数采用浙江省输电线路设计第Ⅰ气象区参数。最大风速取V＝33m/s，导线覆冰值C=5mm，地线覆冰取值C=10mm。各设计气象条件组合详见下表：第1页110KV双回路架空线钢管杆通用设计说明书宁波市电力设计院有限公司气象条件运行状况冰厚[mm]风速[m/s]温度[ºC]最低气温00-10最大风速03315年均温0015覆冰5(10)15-5最高气温0040校验0015安装010-5外过电压01515内过电压01815过牵00-10注：上表中基本风速高度均取离地10m、括号内为地线覆冰值三、导地线1．导地线选型根据最近几年来我省110KV线路最常用的导线型号，选择钢管杆通用设计导线型号为LGJ-300/40钢芯铝绞线。根据《110～750kV架空送电线路设计技术规定》（报批稿）中导地线配合标准且结合“两型三新全寿命”理念，避雷线选用JLB20A-80铝包钢绞线。2.导地线主要技术参数及使用最大使用应力序号项目导线(LGJ－300/40)地线(JLB20A-80)1综合截面积(mm²)338.9979.392铝结构根数/直径(mm)24/3.993钢结构根数/直径(mm)7/2.667/3.80第2页110KV双回路架空线钢管杆通用设计说明书宁波市电力设计院有限公司4外径(mm)23.9411.405瞬时破坏张力(N)92220893106最大使用应力[N/mm²]401507安全系数6.8017.5003.设计档距根据钢管杆线路特征，设定导地线使用档距：水平档距Lp＝150米，垂直档距Lv＝160米，最大档距Lmax＝190米。四、绝缘配合设计1.根据浙江省电力公司文件（浙电生【2008】363号）：关于印发《浙江电网污区分布图（2007）执行规定》的通知，通用设计钢管杆线路按《浙江电网污区分布图（2007版）》中的Ⅲ级污秽区设计，导线绝缘水平须满足泄漏比距大于2.8cm/kV的要求。2.悬垂串采用合成绝缘子，机械破坏荷重不小于70kN，干弧距离不小于1.1米，上下两侧安装均压环，采用双联悬垂串。3.耐张串采用70kN标准绝缘子，单片泄漏距离320mm，结构高度146mm，盘径255mm，每联采用10片，实际泄漏比距达到2.909cm/kV，采用双联耐张串。4.耐张型钢管杆采用悬挂点固定式防风偏合成绝缘子，根据省电力公司生产部《架空输电线路跳线防风偏反措会议纪要》有关规定配置。五、钢管杆头部尺寸设计1．根据《110～750kV架空送电线路设计技术规定》（报批稿），本次通用设计钢管杆头部尺寸设计满足以下条件：1.1导线最小水平距离要求：按导线使用条件，计算得双回路线路导线最小水平间距D＝3.5米。1.2导线间隙圆：考虑杆身安装爬梯、横担安装拉杆等因素，同时考虑在带电作业时，工作人员活动范围为0.5米。按要求绘制导线间隙圆，确定横担的必需长度。110KV线路带电部分与杆塔构件的最小间隙具体如下表：工况最小间隙值（m）校验风速（m/s）备注第3页110KV双回路架空线钢管杆通用设计说明书宁波市电力设计院有限公司工频电压0.2533操作过电压0.7018雷电过电压1.0015带电作业1.0010加0.5米活动范围1.3导地线水平偏移要求：上下层相邻导线间、地线与相邻导线间的水平偏移，按不小于0.5米设计。1.4导线最小垂直线间距离满足大于3.5米的要求。1.5转角杆外角侧考虑线路转角引起的导线（引流线）偏移。2.本次通用设计钢管杆头部尺寸，详见《钢管杆单线图》。六、防雷接地、导地线防振设计1.保护角根据《110～750kV架空送电线路设计技术规定》（报批稿），11...
