卡罗拉ABS故障灯亮地检修与排除VIP免费

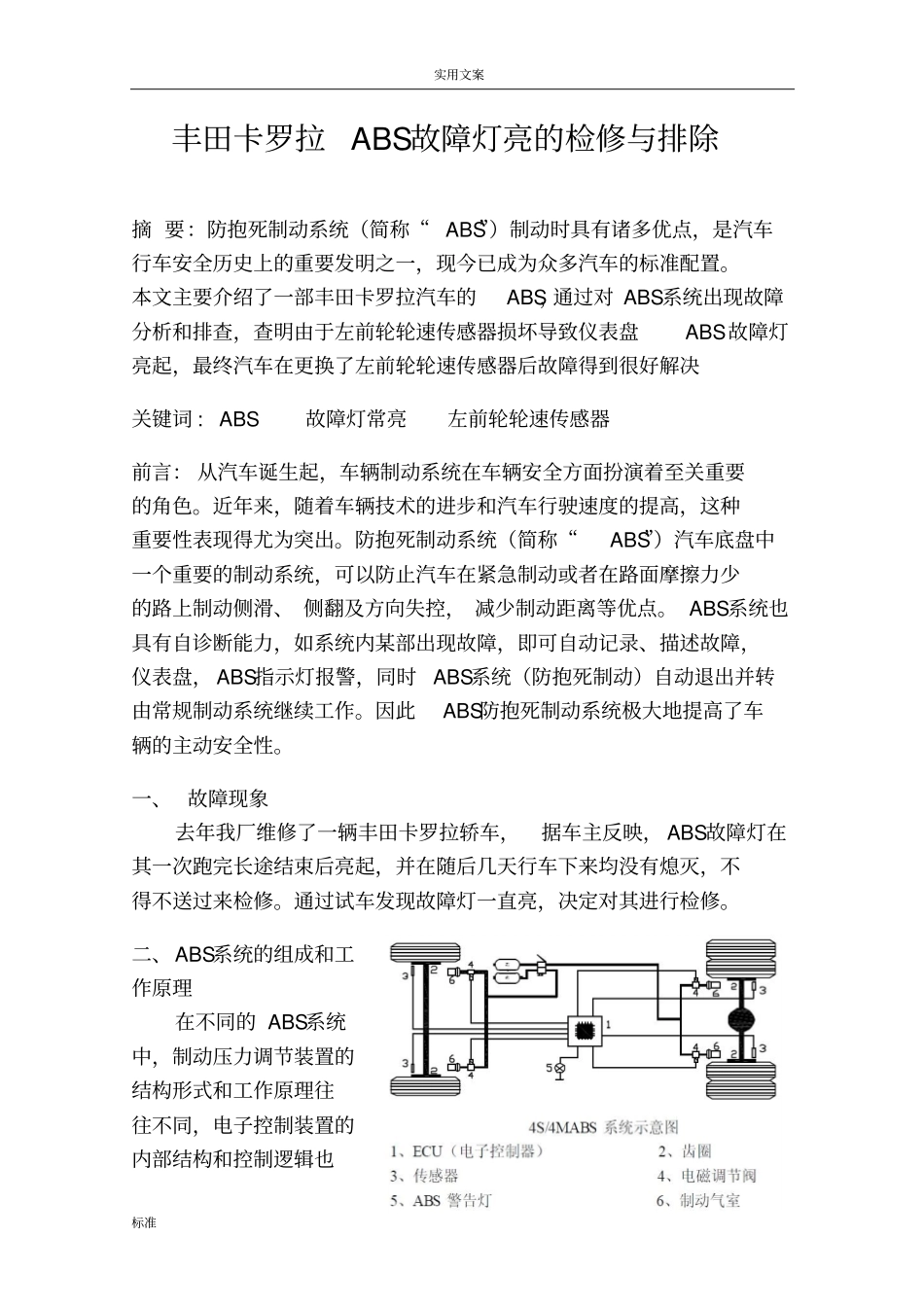

实用文案标准国家职业资格全省统一鉴定（国家职业资格二级）汽车修理工论文题目：丰田卡罗拉ABS故障灯亮的检修与排除编号：实用文案标准实用文案标准丰田卡罗拉ABS故障灯亮的检修与排除摘要：防抱死制动系统（简称“ABS”）制动时具有诸多优点，是汽车行车安全历史上的重要发明之一，现今已成为众多汽车的标准配置。本文主要介绍了一部丰田卡罗拉汽车的ABS，通过对ABS系统出现故障分析和排查，查明由于左前轮轮速传感器损坏导致仪表盘ABS故障灯亮起，最终汽车在更换了左前轮轮速传感器后故障得到很好解决关键词:ABS故障灯常亮左前轮轮速传感器前言：从汽车诞生起，车辆制动系统在车辆安全方面扮演着至关重要的角色。近年来，随着车辆技术的进步和汽车行驶速度的提高，这种重要性表现得尤为突出。防抱死制动系统（简称“ABS”）汽车底盘中一个重要的制动系统，可以防止汽车在紧急制动或者在路面摩擦力少的路上制动侧滑、侧翻及方向失控，减少制动距离等优点。ABS系统也具有自诊断能力，如系统内某部出现故障，即可自动记录、描述故障，仪表盘，ABS指示灯报警，同时ABS系统（防抱死制动）自动退出并转由常规制动系统继续工作。因此ABS防抱死制动系统极大地提高了车辆的主动安全性。一、故障现象去年我厂维修了一辆丰田卡罗拉轿车，据车主反映，ABS故障灯在其一次跑完长途结束后亮起，并在随后几天行车下来均没有熄灭，不得不送过来检修。通过试车发现故障灯一直亮，决定对其进行检修。二、ABS系统的组成和工作原理在不同的ABS系统中，制动压力调节装置的结构形式和工作原理往往不同，电子控制装置的内部结构和控制逻辑也实用文案标准可能不尽相同。在常见的ABS系统中，每个车轮上各安装一个转速传感器，将有关各车轮转速的信号输入电子控制装置。电子控制装置根据各车轮转速传感器输入的信号对各个车轮的运动状态进行监测和判定，并形成相应的控制指令。制动压力调节装置主要由调压电磁阀、电动泵和储液器等组成一个独立的整体，通过制动管路与制动主缸和各制动轮缸相连。制动压力调节装置受电子控制装置的控制，对各制动轮缸的制动压力进行调节。总体来说，ABS系统主要组部件有：齿圈、传感器、电磁调节阀、ECU（电子控制器）、ABS警告灯、传感器线束和电磁调节阀线束等组成。如图1轮速传感器由电磁感应式传感头和磁性齿圈组成。传感头由永久磁芯和感应线圈组成，齿圈由铁磁性材料制成。图2轮速传感器的工作原理当齿圈旋转时，齿顶与齿隙轮流交替对向磁芯，当齿圈转到齿顶与传感头磁芯相对时，传感头磁芯与齿圈之间的间隙最小，由永久磁芯产生的磁力线就容易通过齿圈，感应线圈周围的磁场就强；而当齿圈转动到齿隙与传感磁芯相对时，传感头磁芯与齿圈之间的间隙最大，由永久磁芯产生的磁力丝就不容易通过齿圈，感应线圈周围的磁场就弱，如图2所示。此时，磁通迅速交替变化，在感应线圈中就会产生交变电压，交变电压的频率将随车轮速成正比例变化。电子控制单元可以通过转速传感器输入的电压脉冲频率进行处理来确定车轮的转速、汽车的参考速度等来工作。此外，各个零部件根据不同车型的要求有不同要求的安装方式和工作环境。例如：齿圈安装在轮毂上，齿圈安装要采用过盈配合，安实用文案标准装后轴向公差应该小于0.2mm，齿圈端面跳动公差应该小于0.04mm。安装方式有加热装配和压力装配两种。“自动防抱死刹车”的原理并不难懂，在遭遇紧急情况时，未安装ABS系统的车辆来不及分段缓刹只能立刻踩死导致车轮抱死。由于车辆冲刺惯性，瞬间可能发生侧滑、行驶轨迹偏移与车身方向不受控制等危险状况。而装有ABS系统的车辆在车轮即将达到抱死临界点时，刹车在一秒内可作用60至120次，相当于不停地刹车、放松，即相似于机械自动化的“点刹”动作。此举可避免紧急刹车时方向失控与车轮侧滑，同时加大轮胎摩擦力，使刹车效率达到90%以上。从微观上分析，在轮胎从滚动变为滑动的临界点时轮胎与地面的摩擦力达到最大。在汽车起步时可充分发挥引擎动力输出（缩短加速时间），如果在刹车时则减速效果最大（刹车距离最短）。ABS系统内控制器利用液压装置控制刹车压力在轮胎发生滑动的临界点反复摆动...
