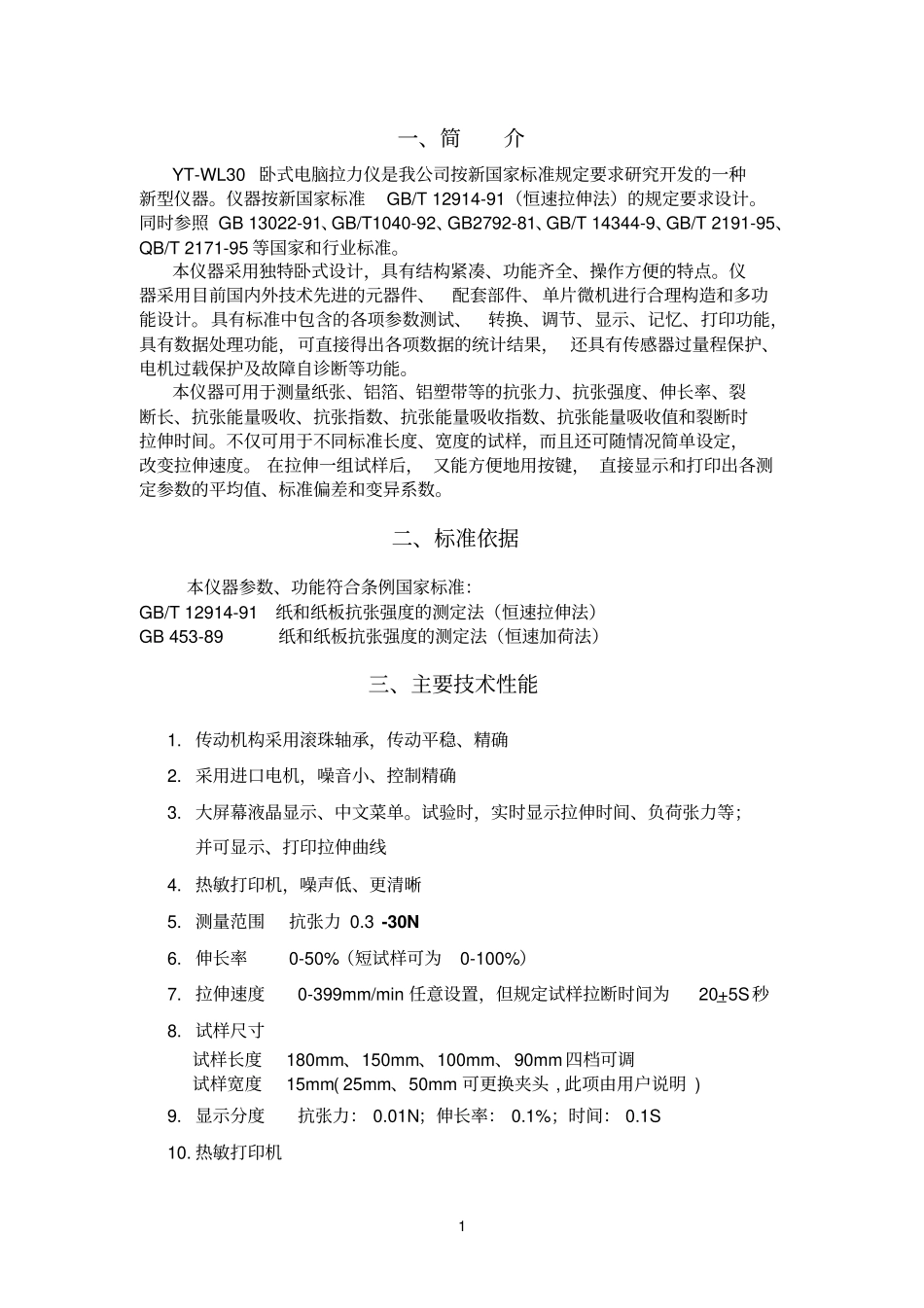

1一、简介YT-WL30卧式电脑拉力仪是我公司按新国家标准规定要求研究开发的一种新型仪器。仪器按新国家标准GB/T12914-91（恒速拉伸法）的规定要求设计。同时参照GB13022-91、GB/T1040-92、GB2792-81、GB/T14344-9、GB/T2191-95、QB/T2171-95等国家和行业标准。本仪器采用独特卧式设计，具有结构紧凑、功能齐全、操作方便的特点。仪器采用目前国内外技术先进的元器件、配套部件、单片微机进行合理构造和多功能设计。具有标准中包含的各项参数测试、转换、调节、显示、记忆、打印功能，具有数据处理功能，可直接得出各项数据的统计结果，还具有传感器过量程保护、电机过载保护及故障自诊断等功能。本仪器可用于测量纸张、铝箔、铝塑带等的抗张力、抗张强度、伸长率、裂断长、抗张能量吸收、抗张指数、抗张能量吸收指数、抗张能量吸收值和裂断时拉伸时间。不仅可用于不同标准长度、宽度的试样，而且还可随情况简单设定，改变拉伸速度。在拉伸一组试样后，又能方便地用按键，直接显示和打印出各测定参数的平均值、标准偏差和变异系数。二、标准依据本仪器参数、功能符合条例国家标准：GB/T12914-91纸和纸板抗张强度的测定法（恒速拉伸法）GB453-89纸和纸板抗张强度的测定法（恒速加荷法）三、主要技术性能1.传动机构采用滚珠轴承，传动平稳、精确2.采用进口电机，噪音小、控制精确3.大屏幕液晶显示、中文菜单。试验时，实时显示拉伸时间、负荷张力等；并可显示、打印拉伸曲线4.热敏打印机，噪声低、更清晰5.测量范围抗张力0.3-30N6.伸长率0-50%（短试样可为0-100%）7.拉伸速度0-399mm/min任意设置，但规定试样拉断时间为20+5S秒8.试样尺寸试样长度180mm、150mm、100mm、90mm四档可调试样宽度15mm(25mm、50mm可更换夹头,此项由用户说明)9.显示分度抗张力：0.01N；伸长率：0.1%；时间：0.1S10.热敏打印机211.通讯输出RS232插口12.电源AC220V50Hz2A13.外形尺寸长×高×深=800×200×270mm四、构造1、组成仪器为机电一体化结构。机械部分用于夹持试样、拉伸和测力。其主要由拉伸动夹头部件和测力静夹头部件两部分组成。电气部分用于参数设定、测量显示、动作控制、结果打印。主要由主板、显示板、电源板、电机驱动器、打印机组成。2、外观结构图4-1仪器外形图3、键盘图4-2键盘板面图键盘如图4-1所示，其功能如下表下：键符号功能启动用于拉伸试样启动中止用于中止拉伸试样数字位移位键数字调整键Tab切换键参数试样拉伸速度、纸样长度、宽度、定量设定键静夹头动夹头打印机键盘液晶显示器Tab参数浏览删除确认统计走纸打印启动中止3浏览查看所有测量结果删除删除一次或所有的测量结果走纸用于引出打印纸确认修改参数确认统计用于显示各参数的统计结果值打印用于打印数据五、安置及工作环境5.1安置：仪器应安放在坚固平稳的台面上，最好在仪器左端和背部，没有其他物品，以备需要时用（左端部要进行摇把传动操作；后背部接通讯插头、电源插头、和电源开关）。将电源线插入仪器左后下部的电源插座，以便为仪器供电。5.2工作环境：A、室温：0℃–40℃。B、相对湿度＜85%。C、工作环境清洁，无强磁场和震动源。六、测量术语的符号与公式6.1抗张强度tensilestrength在标准试验方法规定的条件下，单位宽度的纸或纸板断裂前所能承受的最大张力，以S表示，单位为kN/mm。WFS⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（1）式中：F——平均抗张力，N；W——试样宽度，mm。6.2抗张指数tensileindex抗张强度除以定量，以I表示，单位为N·m/g。310gSI⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（2）式中：S——抗张强度，kN/m；g——定量，g/m2。6.3抗张能量吸收tensibleenergyabsorption将单位面积的纸或纸板拉伸断裂时所做总功，以Z表示，单位为J/m2。4610iLWEZ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3）式中：E——抗张能量，J或mJ；W——试样宽度，mm；Li——试验前夹头间试样长度，mm。6.4抗张能量吸收指数tensibleenergyabsorptionindex抗张能量除以定量，以Iz表示，mJ/g。310gZIz⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（4）式中：Z——抗张能量吸收，J/m2；g——定量，g/m2。6.5裂断长breakinglength假设把任何一定宽度的纸和纸板一段悬挂起...
