卧式车床PLC电气控制系统VIP免费

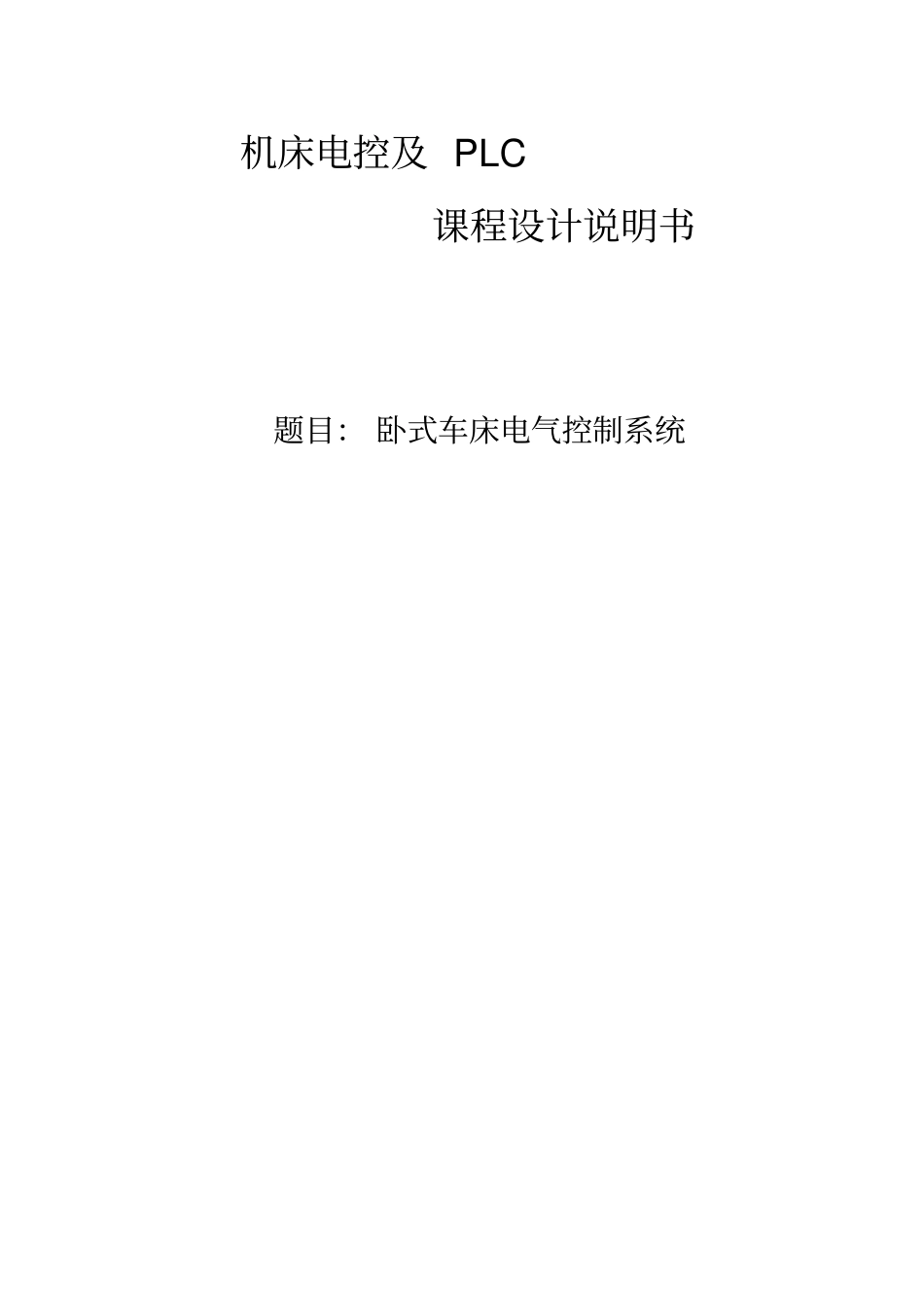

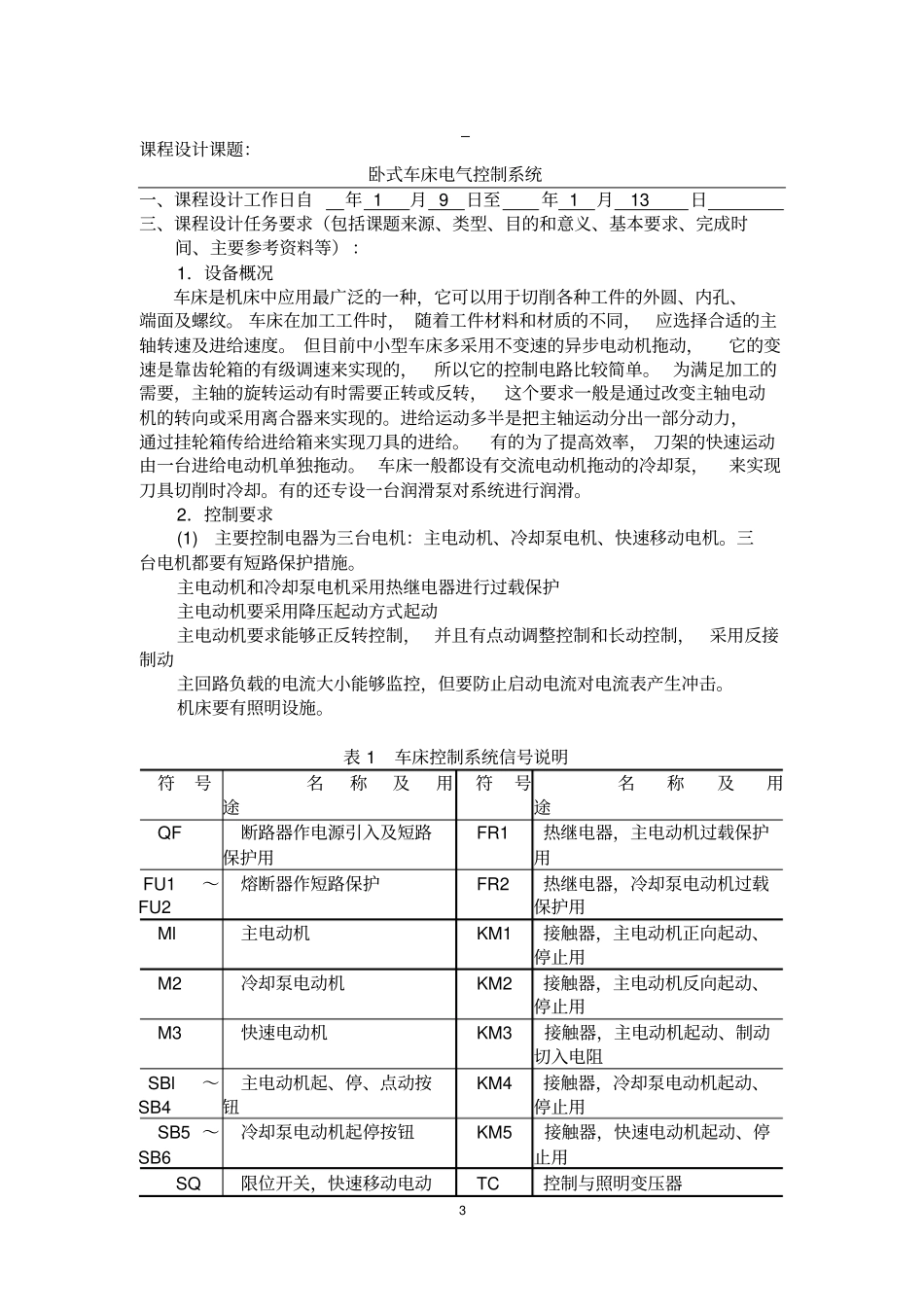

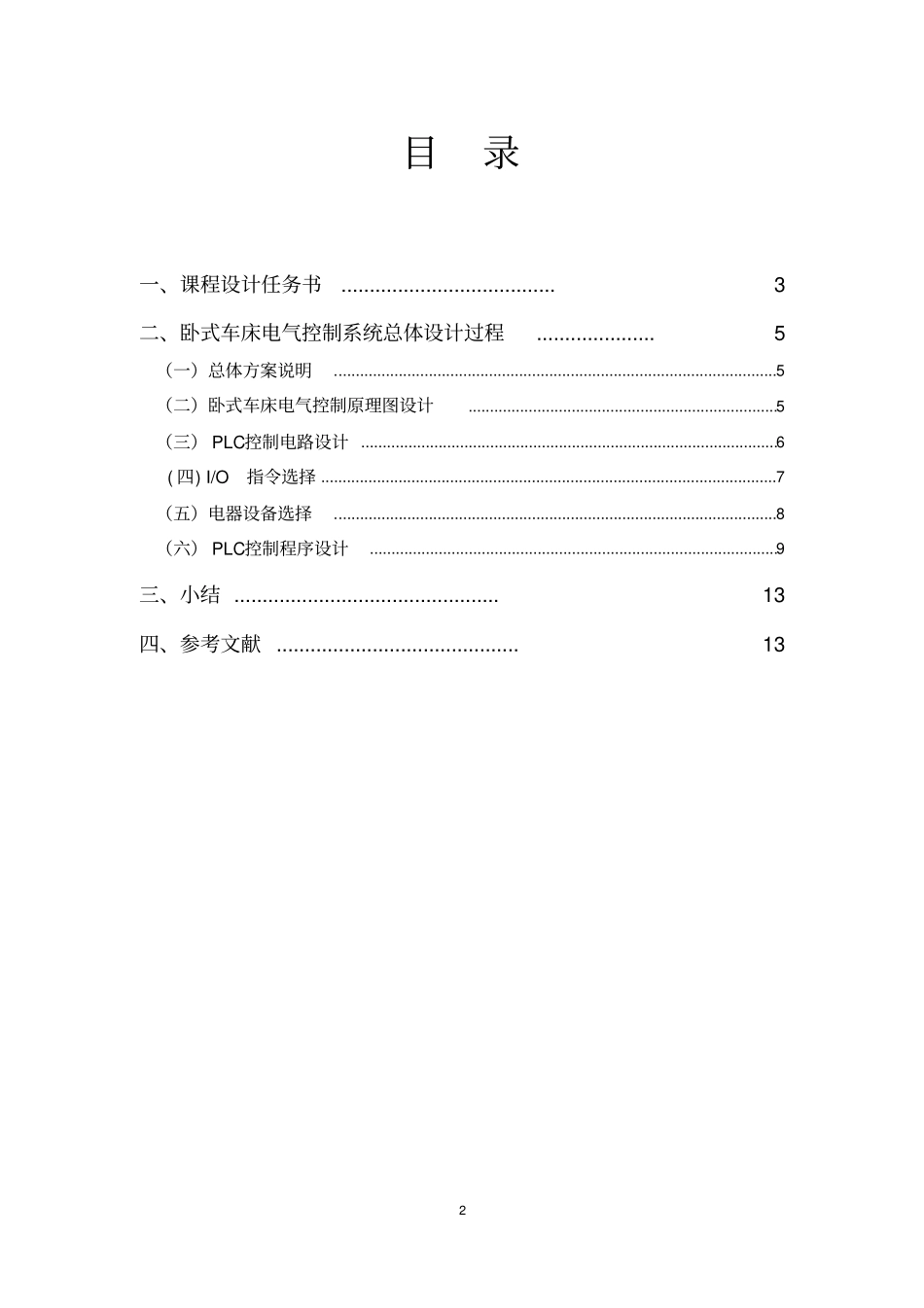

机床电控及PLC课程设计说明书题目：卧式车床电气控制系统2目录一、课程设计任务书......................................3二、卧式车床电气控制系统总体设计过程.....................5（一）总体方案说明.......................................................................................................5（二）卧式车床电气控制原理图设计........................................................................5（三）PLC控制电路设计.................................................................................................6(四)I/O指令选择..........................................................................................................7（五）电器设备选择.......................................................................................................8（六）PLC控制程序设计...............................................................................................9三、小结...............................................13四、参考文献...........................................133课程设计课题：卧式车床电气控制系统一、课程设计工作日自年1月9日至年1月13日三、课程设计任务要求（包括课题来源、类型、目的和意义、基本要求、完成时间、主要参考资料等）：1．设备概况车床是机床中应用最广泛的一种，它可以用于切削各种工件的外圆、内孔、端面及螺纹。车床在加工工件时，随着工件材料和材质的不同，应选择合适的主轴转速及进给速度。但目前中小型车床多采用不变速的异步电动机拖动，它的变速是靠齿轮箱的有级调速来实现的，所以它的控制电路比较简单。为满足加工的需要，主轴的旋转运动有时需要正转或反转，这个要求一般是通过改变主轴电动机的转向或采用离合器来实现的。进给运动多半是把主轴运动分出一部分动力，通过挂轮箱传给进给箱来实现刀具的进给。有的为了提高效率，刀架的快速运动由一台进给电动机单独拖动。车床一般都设有交流电动机拖动的冷却泵，来实现刀具切削时冷却。有的还专设一台润滑泵对系统进行润滑。2．控制要求(1)主要控制电器为三台电机：主电动机、冷却泵电机、快速移动电机。三台电机都要有短路保护措施。主电动机和冷却泵电机采用热继电器进行过载保护主电动机要采用降压起动方式起动主电动机要求能够正反转控制，并且有点动调整控制和长动控制，采用反接制动主回路负载的电流大小能够监控，但要防止启动电流对电流表产生冲击。机床要有照明设施。表1车床控制系统信号说明符号名称及用途符号名称及用途QF断路器作电源引入及短路保护用FR1热继电器，主电动机过载保护用FU1～FU2熔断器作短路保护FR2热继电器，冷却泵电动机过载保护用Ml主电动机KM1接触器，主电动机正向起动、停止用M2冷却泵电动机KM2接触器，主电动机反向起动、停止用M3快速电动机KM3接触器，主电动机起动、制动切入电阻SBl～SB4主电动机起、停、点动按钮KM4接触器，冷却泵电动机起动、停止用SB5～SB6冷却泵电动机起停按钮KM5接触器，快速电动机起动、停止用SQ限位开关，快速移动电动TC控制与照明变压器4机控制HLl主电动机起停指示灯SA机床照明灯开关HL2电源接通指示灯EL机床照明灯3．设计任务1)根据控制要求，进行卧式车床电气控制系统硬件电路设计，包括主电路、控制电路及PLC硬件配置电路。2)根据控制要求，编制卧式车床控制PLC应用程序。3)编写设计说明书，内容包括：①设计过程和有关说明。②基于PLC的卧式车床电气控制系统电路图。③PLC控制程序（梯形图和指令表）。④电器元器件的选择和有关计算。⑤电气设备明细表。⑥参考资料、参考书及参考手册。⑦其他需要说明的问题，例如操作说明书、程序的调试过程、遇到的问题及解决方法、对课程设计的认识和建议等。5二、卧式车床电气控制系统总体设计过程(一)总体方案说明1.卧式车床电气控制系统控制对象：主电动机，冷却泵电机，快速移动电机。均由交流接触器完成起，停控制。主电动机要采用正反控制。并且有点动调整控制盒长动控制。采用反接制...
