交流电动机(机电传动控制)4VIP免费

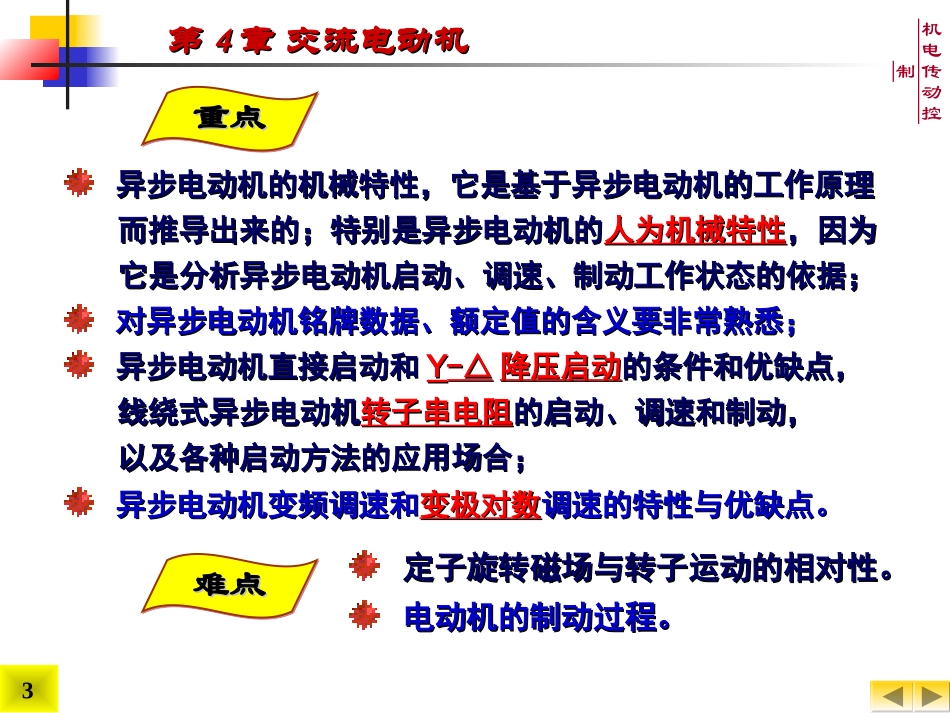

机电传动控制1目录目录··第第44章章第第44章章交流电动机交流电动机4-14-1三相异步电动机的基本结构与工作原理三相异步电动机的基本结构与工作原理4-24-2三相异步电动机的定子电路与转子电路三相异步电动机的定子电路与转子电路4-34-3三相异步电动机的转矩与机械特性三相异步电动机的转矩与机械特性4-44-4三相异步电动机的启动性能与方法三相异步电动机的启动性能与方法4-54-5三相异步电动机的调速方法三相异步电动机的调速方法4-64-6三相异步电动机的制动三相异步电动机的制动机电传动控制2第第44章章交流电动机交流电动机①①了解异步电动机的基本结构和旋转磁场的产生；了解异步电动机的基本结构和旋转磁场的产生；②②掌握异步电动机的工作原理，机械特性，掌握异步电动机的工作原理，机械特性，以及启动、调速及制动的各种方法、特点与应用；以及启动、调速及制动的各种方法、特点与应用；③③学会用机械特性学会用机械特性的四个象限来分析异步电动机的运行状态；的四个象限来分析异步电动机的运行状态；④④掌握单相异步电动机的工作原理和启动方法；掌握单相异步电动机的工作原理和启动方法；⑤⑤了解同步电动机了解同步电动机的结构特点、工作原理、运行特性及启动方法。的结构特点、工作原理、运行特性及启动方法。基本要求基本要求机电传动控制3第第44章章交流电动机交流电动机异步电动机的机械特性，它是基于异步电动机的工作原理异步电动机的机械特性，它是基于异步电动机的工作原理而推导出来的；特别是异步电动机的而推导出来的；特别是异步电动机的人为机械特性人为机械特性，因为，因为它是分析异步电动机启动、调速、制动工作状态的依据；它是分析异步电动机启动、调速、制动工作状态的依据；对异步电动机铭牌数据、额定值的含义要非常熟悉；对异步电动机铭牌数据、额定值的含义要非常熟悉；异步电动机直接启动和异步电动机直接启动和YY-△-△降压启动降压启动的条件和优缺点，的条件和优缺点，线绕式异步电动机线绕式异步电动机转子串电阻转子串电阻的启动、调速和制动，的启动、调速和制动，以及各种启动方法的应用场合；以及各种启动方法的应用场合；异步电动机变频调速和异步电动机变频调速和变极对数变极对数调速的特性与优缺点。调速的特性与优缺点。定子旋转磁场与转子运动的相对性。定子旋转磁场与转子运动的相对性。电动机的制动过程。电动机的制动过程。重点重点难点难点机电传动控制4概述概述交流电动机的用途交流电动机的用途::交流电动机交流电动机在各行各业和日常生活等，都得到了广泛的应用。鼠笼式异步电动机鼠笼式异步电动机在机电传动控制系统中使用得最为广泛。绕线式异步电动机绕线式异步电动机与鼠笼式相比，其转子结构稍复杂，价格稍贵，一般用于要求起动电流小、起动转距大的场合。交流电动机的优缺点交流电动机的优缺点::结构简单，制造、使用和维护方便，•运行可靠，成本低，效率高。•但是，功率因数低、起动和调速性能差。4.1三相异步电动机的结构和工作原理三相异步电动机的基本结构均可分为定子和转子两大部分三相交流异步电动机的定子铁芯由硅钢片叠成，在铁芯内圆有许多槽，嵌放着定子绕组，即三相交流线圈，接入三相交流电源就可产生旋转磁场。定子铁芯固定在机座上，机座外面有散热筋（散热片）帮助定子散热，机座由铸铁或铸钢铸造。下图是剖面的定子与机座图。三相交流异步电动机的转子铁芯也由硅钢片叠成，在铁芯外周也有许多槽，用来嵌放着转子绕组，即鼠笼。鼠笼由铜条或（铝条）与铜端环（铝端环）组成，但应用最广的小型异步电动机采用在转子铁芯上直接浇铸熔化的铝液形成鼠笼转子，并同时铸出散热的风叶，简单又结实。给转子装上转轴，在转轴上还有电动机散热的风扇，这就是异步电动机的转动部分。把转子插入定子中间，装上轴承，用端盖把转子支撑起来，装上风扇与风罩，一个三相交流异步电动机就组成了。接入三相交流电源后定子产生的旋转磁场就可带动鼠笼转子旋转。定子绕组的接线方式图4.5出线端排列图4.6定子星形接法图4.7定子三角形接法定子三相绕组的连接方法的选择，首先要视电动机铭牌上...
