卷帘门机变频器说明书讲解VIP免费

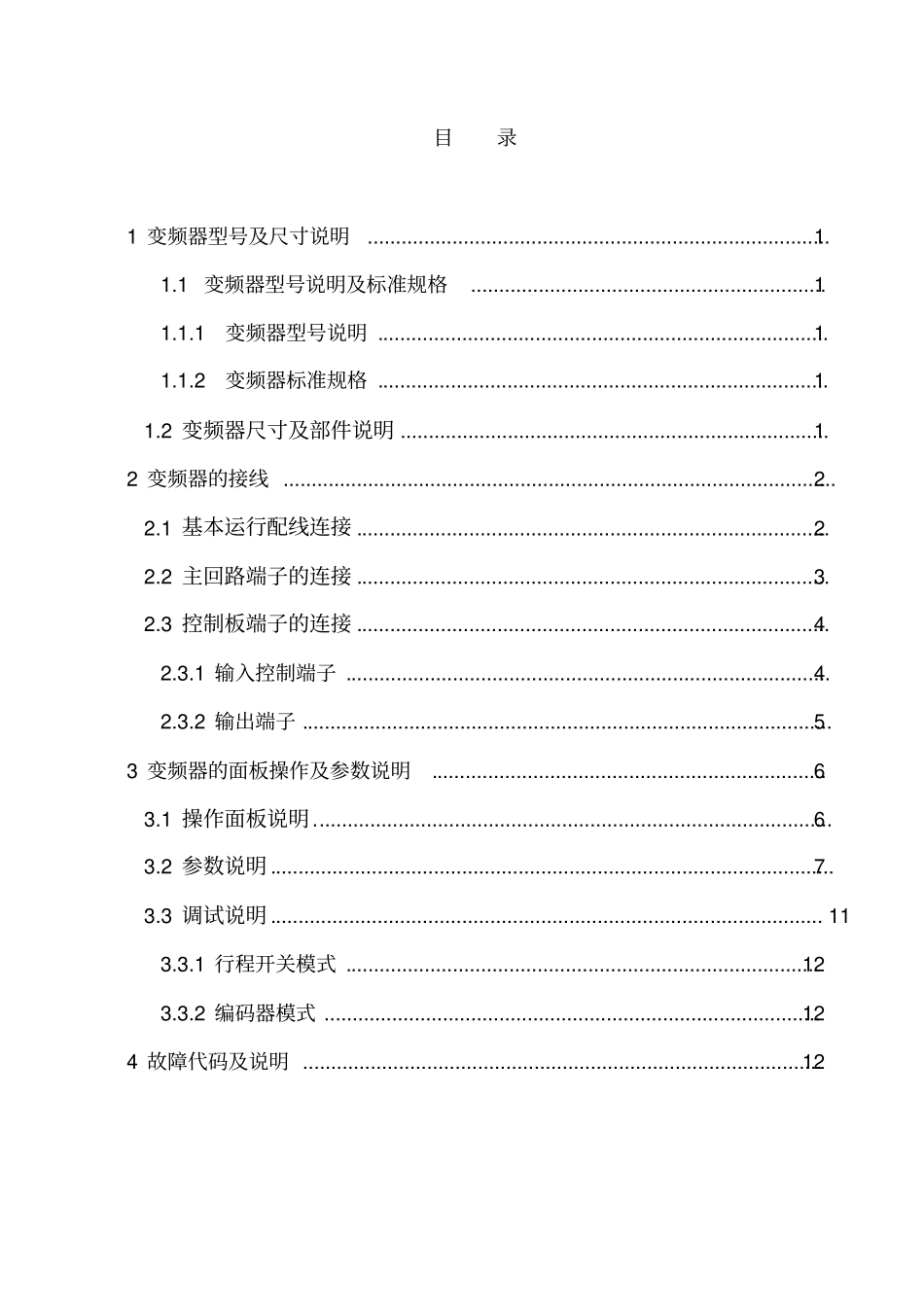

卷帘门机变频器说明书讲解_第1页
1/14

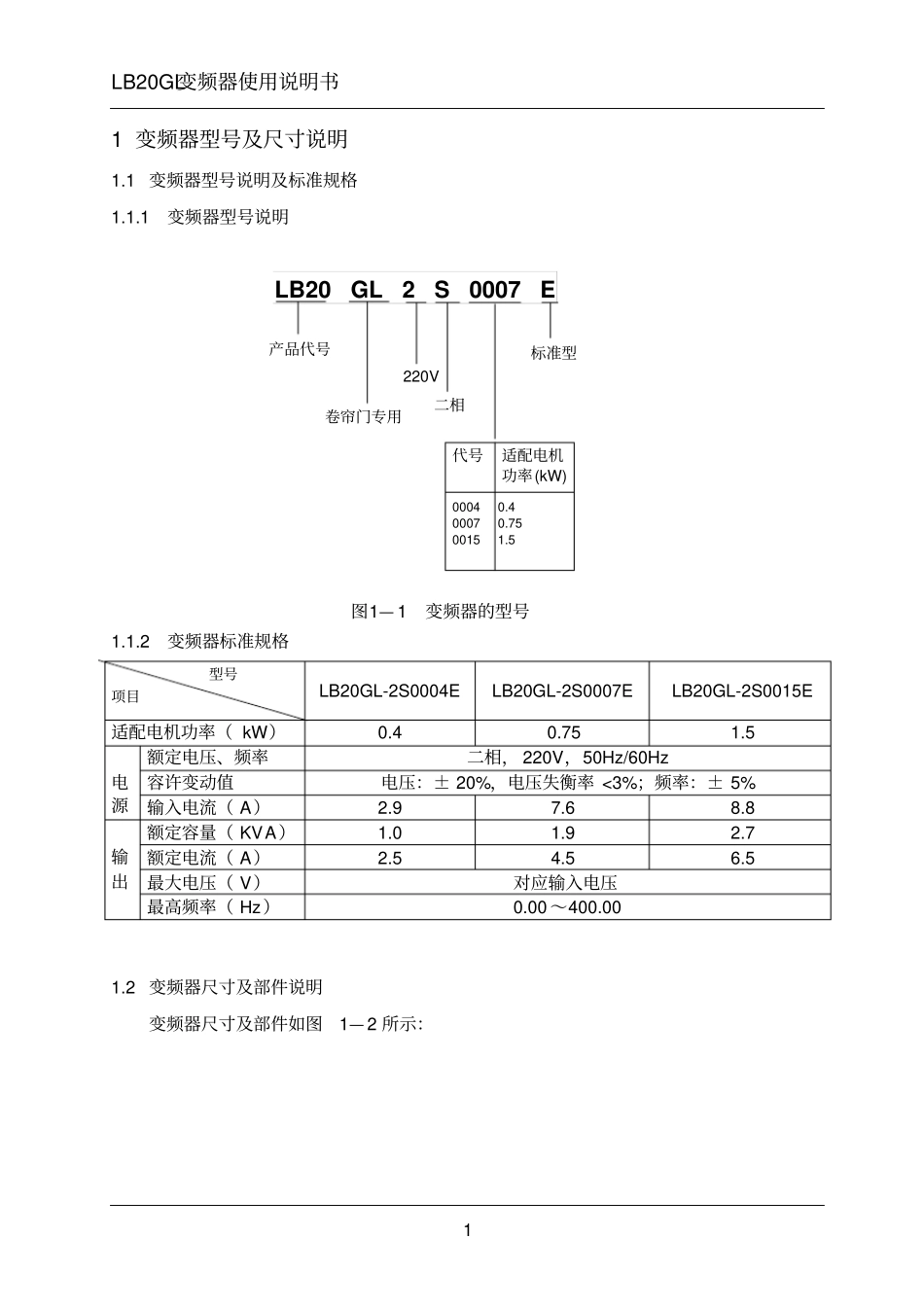

卷帘门机变频器说明书讲解_第2页
2/14

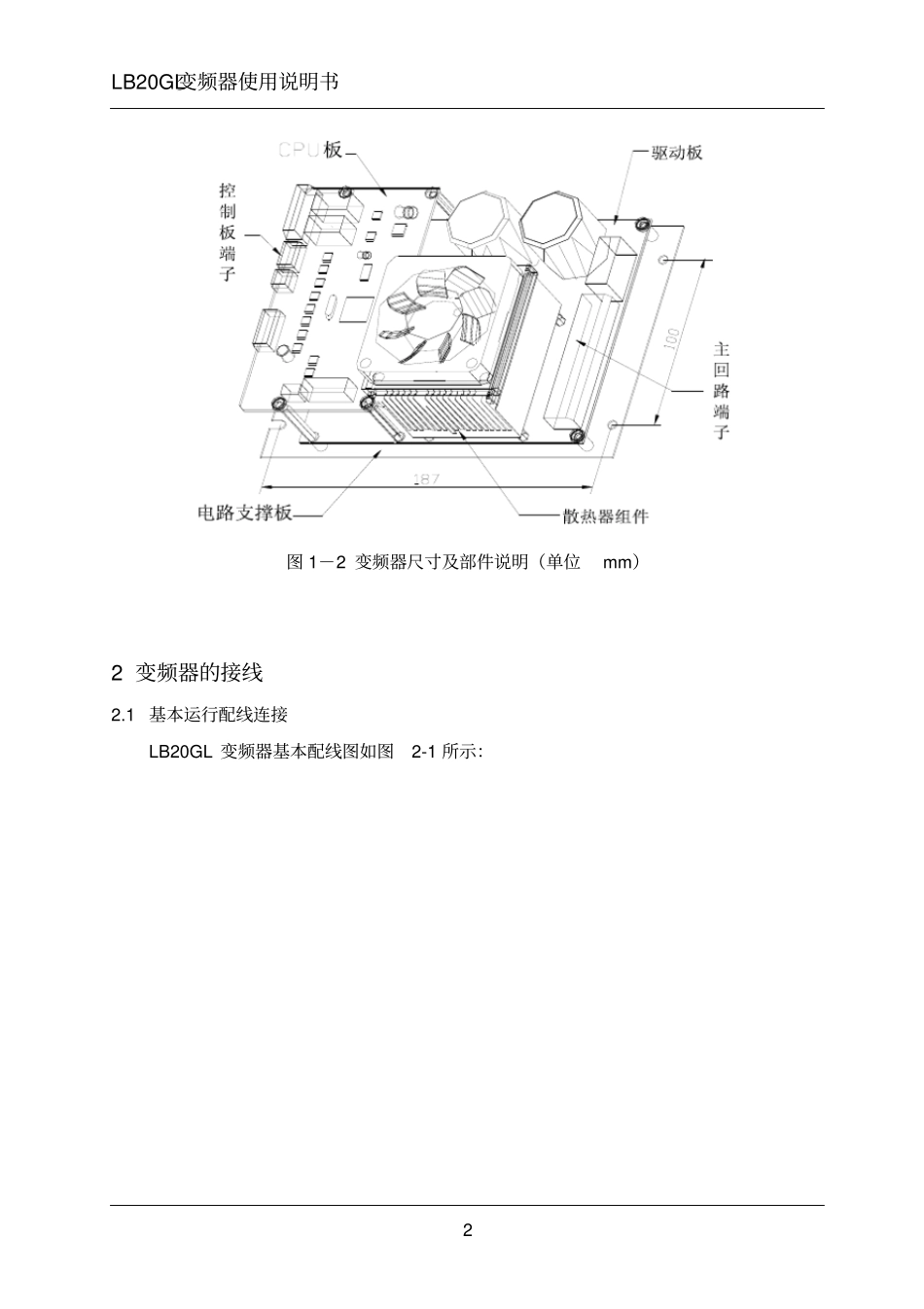

卷帘门机变频器说明书讲解_第3页
3/14
目录1变频器型号及尺寸说明..................................................................................11.1变频器型号说明及标准规格...............................................................11.1.1变频器型号说明................................................................................11.1.2变频器标准规格................................................................................11.2变频器尺寸及部件说明............................................................................12变频器的接线..................................................................................................22.1基本运行配线连接....................................................................................22.2主回路端子的连接....................................................................................32.3控制板端子的连接....................................................................................42.3.1输入控制端子......................................................................................42.3.2输出端子..............................................................................................53变频器的面板操作及参数说明......................................................................63.1操作面板说明............................................................................................63.2参数说明....................................................................................................73.3调试说明..................................................................................................113.3.1行程开关模式....................................................................................123.3.2编码器模式........................................................................................124故障代码及说明............................................................................................12LB20GL变频器使用说明书11变频器型号及尺寸说明1.1变频器型号说明及标准规格1.1.1变频器型号说明LB20GL2S0007E代号适配电机功率(kW)00040.400070.7500151.5二相220V标准型卷帘门专用产品代号图1—1变频器的型号1.1.2变频器标准规格型号项目LB20GL-2S0004ELB20GL-2S0007ELB20GL-2S0015E适配电机功率(kW)0.40.751.5电源额定电压、频率二相,220V,50Hz/60Hz容许变动值电压:±20%,电压失衡率<3%;频率:±5%输入电流(A)2.97.68.8输出额定容量(KVA)1.01.92.7额定电流(A)2.54.56.5最大电压(V)对应输入电压最高频率(Hz)0.00~400.001.2变频器尺寸及部件说明变频器尺寸及部件如图1—2所示:LB20GL变频器使用说明书2图1-2变频器尺寸及部件说明(单位mm)2变频器的接线2.1基本运行配线连接LB20GL变频器基本配线图如图2-1所示:LB20GL变频器使用说明书3MCCBUVWPEM24VCOMX1(复用)可编程继电器1(联锁信号)C1B1A1FWDREVX1X2X5X6X7下降按钮急停编码器清零信号LN单相输入电源220V50/60Hz标准RS485通讯口上升行程开关PGPEABBAC2B2A2可编程继电器2(风帘机信号)LM20GLX2(复用)X3X4手动/自动切换雷达/地磁信号上升按钮下降行程开关抱闸线圈B1B2COM光电/气囊信号图2-1LB20GL变频器基本配线图注意:输入端子默认为常开输入,接线时如有常闭输入开关,请通过参数F020,把相应的端子设成常闭;上升按钮和下降按钮只能为常开输入;急停默认为常闭输入。2.2主回路端子的连接PELNUVWB1B2表2-1变频器主电路端子名称及功能描述端子名称功能说明PE保护接地端子L、N单相交流电源输入端子220V,50/60HzU、V、W变频器三相交流输出端子LB20GL变频器使用说明书4端子名称功能说明B1、B2电机抱闸控制端子2.3控制板端子的连接2.3.1输入控制端子X1X2X3X4X5X6X7FWDREVCOM24VAB表2-2...
