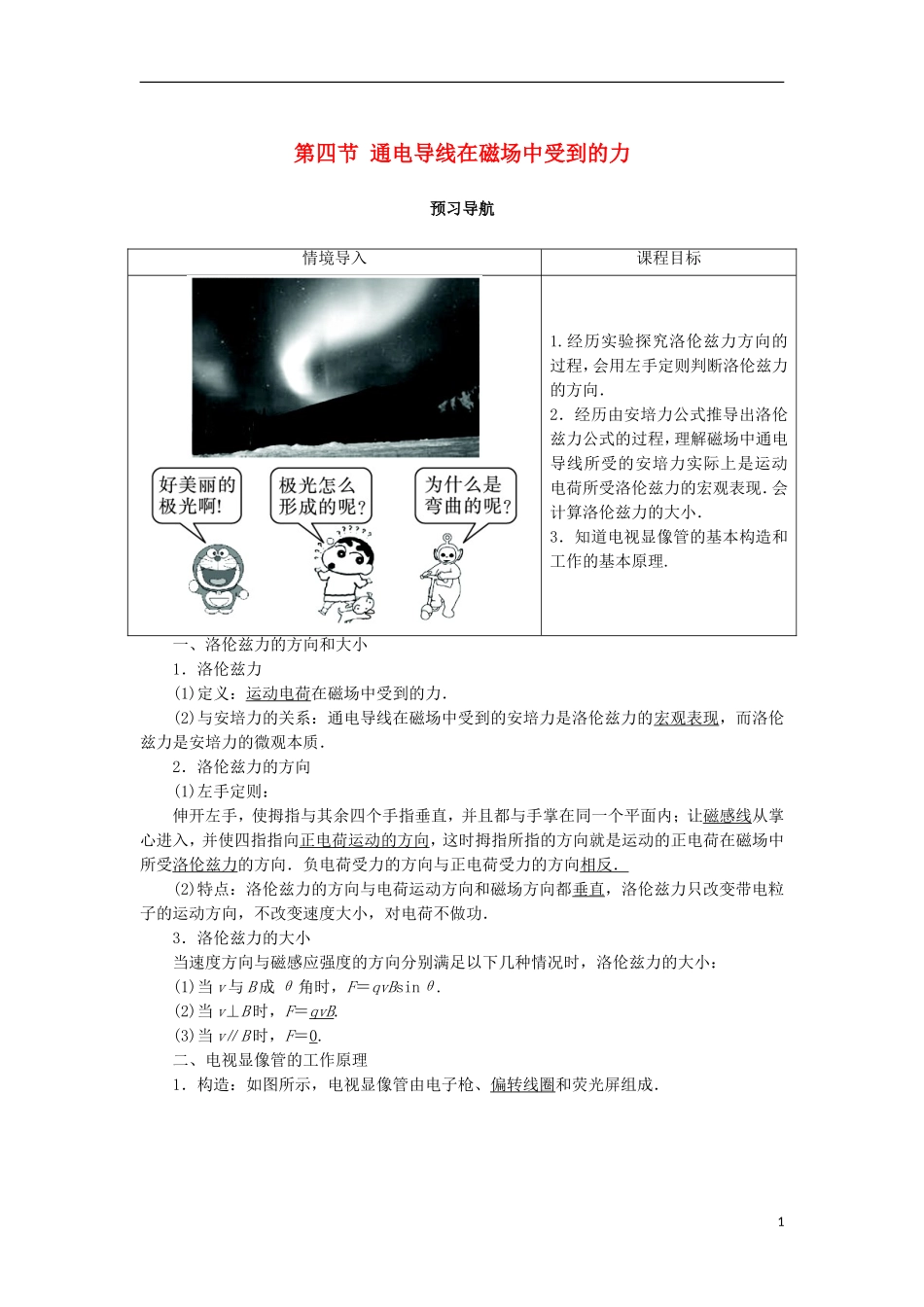

第四节通电导线在磁场中受到的力预习导航情境导入课程目标1.经历实验探究洛伦兹力方向的过程，会用左手定则判断洛伦兹力的方向．2．经历由安培力公式推导出洛伦兹力公式的过程，理解磁场中通电导线所受的安培力实际上是运动电荷所受洛伦兹力的宏观表现．会计算洛伦兹力的大小．3．知道电视显像管的基本构造和工作的基本原理.一、洛伦兹力的方向和大小1．洛伦兹力(1)定义：运动电荷在磁场中受到的力．(2)与安培力的关系：通电导线在磁场中受到的安培力是洛伦兹力的宏观表现，而洛伦兹力是安培力的微观本质．2．洛伦兹力的方向(1)左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向正电荷运动的方向，这时拇指所指的方向就是运动的正电荷在磁场中所受洛伦兹力的方向．负电荷受力的方向与正电荷受力的方向相反．(2)特点：洛伦兹力的方向与电荷运动方向和磁场方向都垂直，洛伦兹力只改变带电粒子的运动方向，不改变速度大小，对电荷不做功．3．洛伦兹力的大小当速度方向与磁感应强度的方向分别满足以下几种情况时，洛伦兹力的大小：(1)当v与B成θ角时，F＝qvBsinθ.(2)当v⊥B时，F＝qvB.(3)当v∥B时，F＝0.二、电视显像管的工作原理1．构造：如图所示，电视显像管由电子枪、偏转线圈和荧光屏组成．12．原理：(1)电子枪发射电子．(2)电子束在磁场中偏转．(3)荧光屏被电子束撞击发光．3．扫描：在偏转区的水平方向和竖直方向都有偏转磁场，其方向、强弱都在不断变化，使得电子束打在荧光屏上的光点从上向下、从左向右不断移动．4．偏转线圈：使电子束偏转的磁场是由两对线圈产生的．思考讨论显像管工作时，电子束依次扫描荧光屏上各点，可为什么我们觉察不到荧光屏的闪烁？提示：当电子束扫描频率达到人眼的临界闪烁频率时，由于视觉暂留的原因，人眼感觉不到荧光屏的闪烁．2
