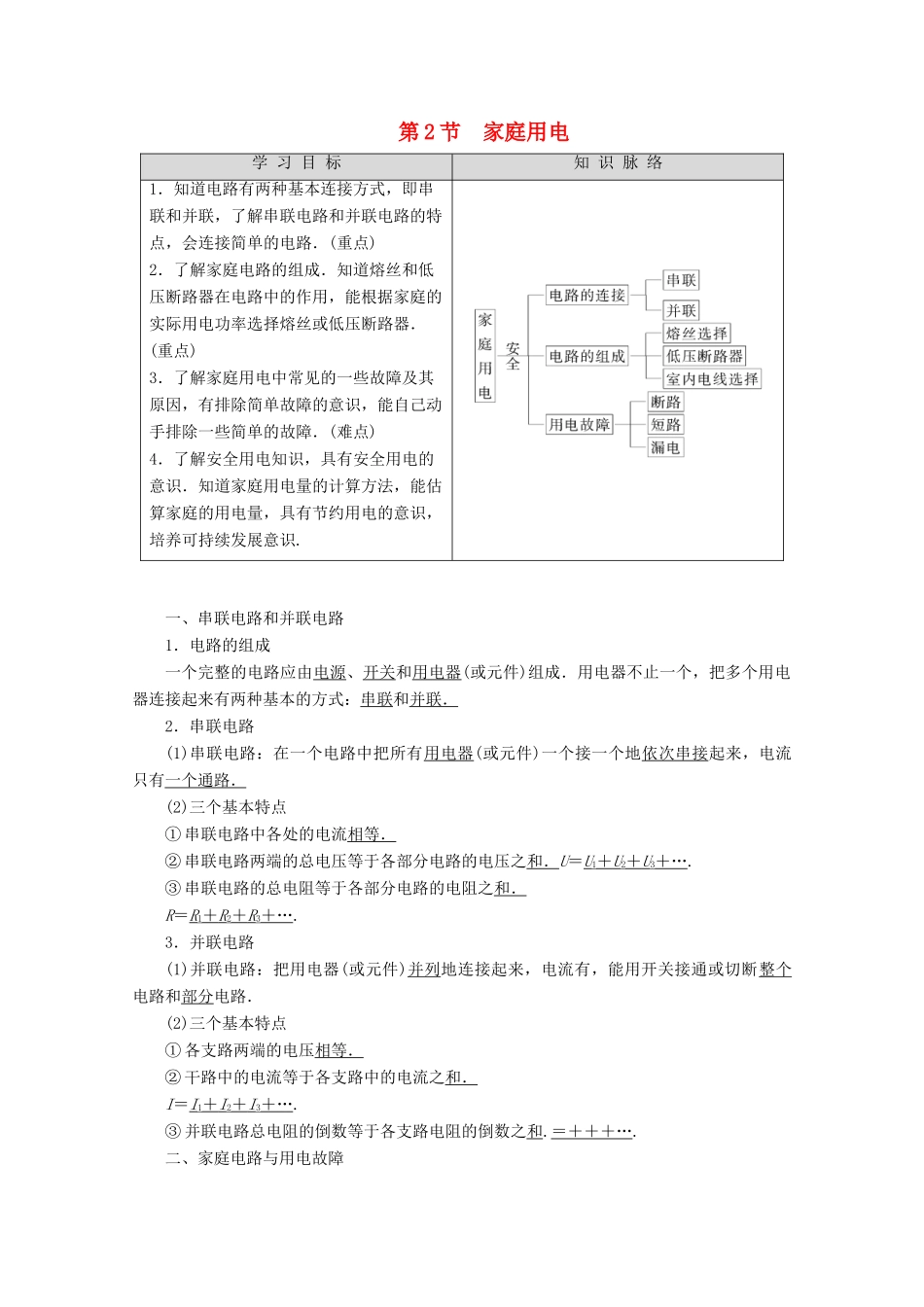

第2节家庭用电学习目标知识脉络1．知道电路有两种基本连接方式，即串联和并联，了解串联电路和并联电路的特点，会连接简单的电路．(重点)2．了解家庭电路的组成．知道熔丝和低压断路器在电路中的作用，能根据家庭的实际用电功率选择熔丝或低压断路器．(重点)3．了解家庭用电中常见的一些故障及其原因，有排除简单故障的意识，能自己动手排除一些简单的故障．(难点)4．了解安全用电知识，具有安全用电的意识．知道家庭用电量的计算方法，能估算家庭的用电量，具有节约用电的意识，培养可持续发展意识.一、串联电路和并联电路1．电路的组成一个完整的电路应由电源、开关和用电器(或元件)组成．用电器不止一个，把多个用电器连接起来有两种基本的方式：串联和并联．2．串联电路(1)串联电路：在一个电路中把所有用电器(或元件)一个接一个地依次串接起来，电流只有一个通路．(2)三个基本特点①串联电路中各处的电流相等．②串联电路两端的总电压等于各部分电路的电压之和．U＝U1＋U2＋U3＋….③串联电路的总电阻等于各部分电路的电阻之和．R＝R1＋R2＋R3＋….3．并联电路(1)并联电路：把用电器(或元件)并列地连接起来，电流有，能用开关接通或切断整个电路和部分电路．(2)三个基本特点①各支路两端的电压相等．②干路中的电流等于各支路中的电流之和．I＝I1＋I2＋I3＋….③并联电路总电阻的倒数等于各支路电阻的倒数之和.＝＋＋＋….二、家庭电路与用电故障1．家庭电路的组成家庭电路一般由进户线、配电盘、室内导线、开关、插座、照明灯具和各种家用电器组成．2．熔丝的作用熔丝又称保险丝．当线路发生故障，电路中通过的电流过大时，熔丝会迅速熔断，以保护整个线路．3．低压断路器的作用低压断路器既具有一般开关的功能，又具有过载、短路自动保护功能，反应速度比熔丝快．4．家庭用电故障(1)故障分类按故障性质可分为线路故障和用电器故障两大类．按故障原因可分为短路、断路、漏电等．(2)故障特点①短路故障：如果用电器一接上去熔丝就熔断，通常是短路，当然也不排除负载过大的因素．②断路故障：如果熔丝、用电器都没有问题，而用电器不工作，则有可能是线路断路．③漏电故障：发现用电量比平时增加，建筑物带电、电线发热等现象，可能是某处电路漏电．三、家庭安全用电及节约用电1．人体触电后的危险程度取决于(1)电流的大小和通电时间．当触电电流和触电时间的乘积大于50_mA·s时，就会造成较严重的伤害，甚至死亡，我国规定30_mA·s为极限值．(2)电流通过的部位．电流通过心脏、大脑等重要器官危险性更大．(3)电压的高低．触及65_V以上的交流电就可危及生命，只有小于36_V的交流电才对人体比较安全．2．安全用电常识(1)湿手不接触带电设备，不用湿布擦带电设备，并且要防止用电器受潮．(2)使用家用电器时一定要仔细阅读说明书，特别是用电注意事项．移动家用电器时要断开电源．拔取电源线时，应当手持插头，切勿直接牵拉电源线，以免损坏电源线，或者造成接头脱落．(3)不能负载过大，否则容易导致危险．使用电热器具时要注意防止发生火灾．冬天使用电暖器时，人一离开就要停止使用．(4)遇到电气设备冒火，若一时无法判明原因，不得用手拔插头，拉闸刀开关，要借用绝缘工具拔下插头或拉开闸刀开关．(5)有金属外壳的家用电器一定要采用带保护接地的三孔插座．应在安装线路的同时敷设好接地线．3．随着工业的发展和家用电器的普及，电能危机已迫在眉捷．因此一定要注意节约用电．4．电功的国际单位是焦耳(J)，焦耳这个单位太小，通常用较大的单位千瓦时(kW·h)，1kW·h＝3.6×106J.千瓦·时俗称度．1．思考判断(1)并联电路中，当其中一个支路电阻增大时，电路总电阻减小．(×)(2)并联电路的总电阻等于各支路电阻的倒数之和．(×)(3)并联电路中，并联电阻的个数越多总电阻越小．(√)(4)选择熔丝时，应该使它的额定电流等于或稍小于电路的最大正常工作电流．(×)(5)在选择电线时，应该使电线的安全电流稍大于最大正常工作电流．(√)(6)当出现短路故障时，漏电保护器会自动切断电路．(×)(7)经过低压配电变压器输出的电压为380V/220V，对人是比较安全的．(×)(8)瓦特和焦耳都是电功...
