高中物理《闭合电路欧姆定律》教案10 新人教版选修3-1VIP免费

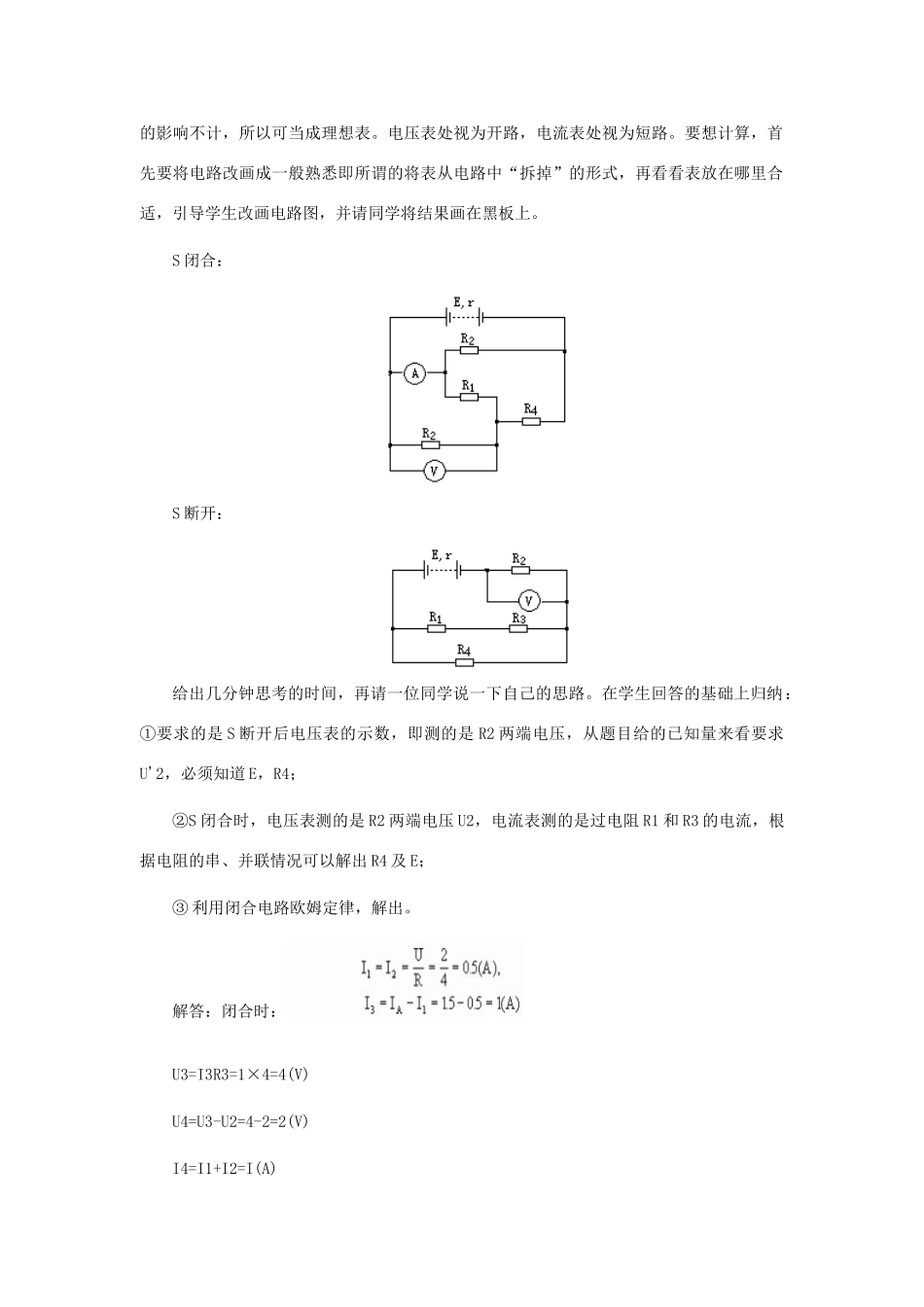

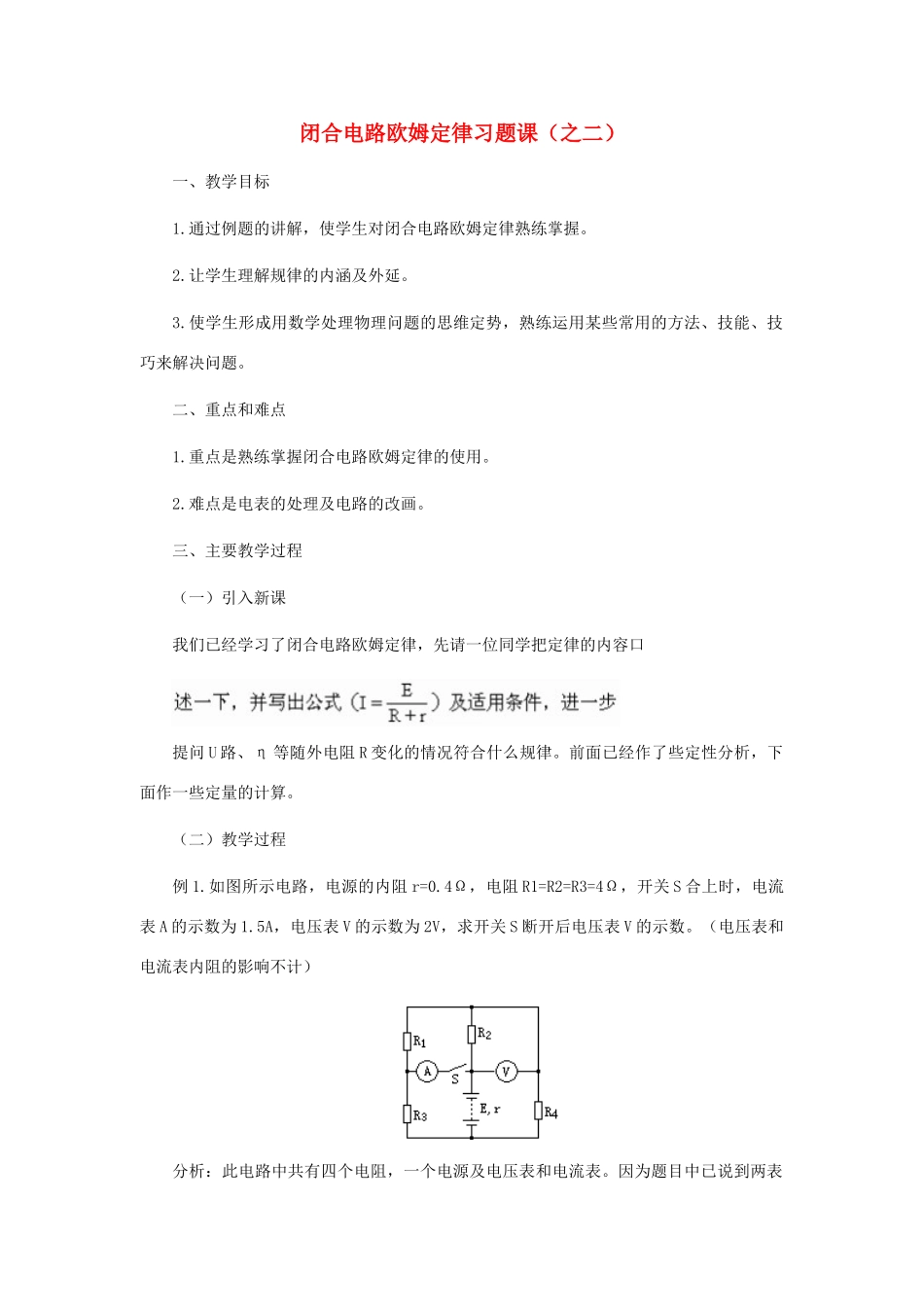

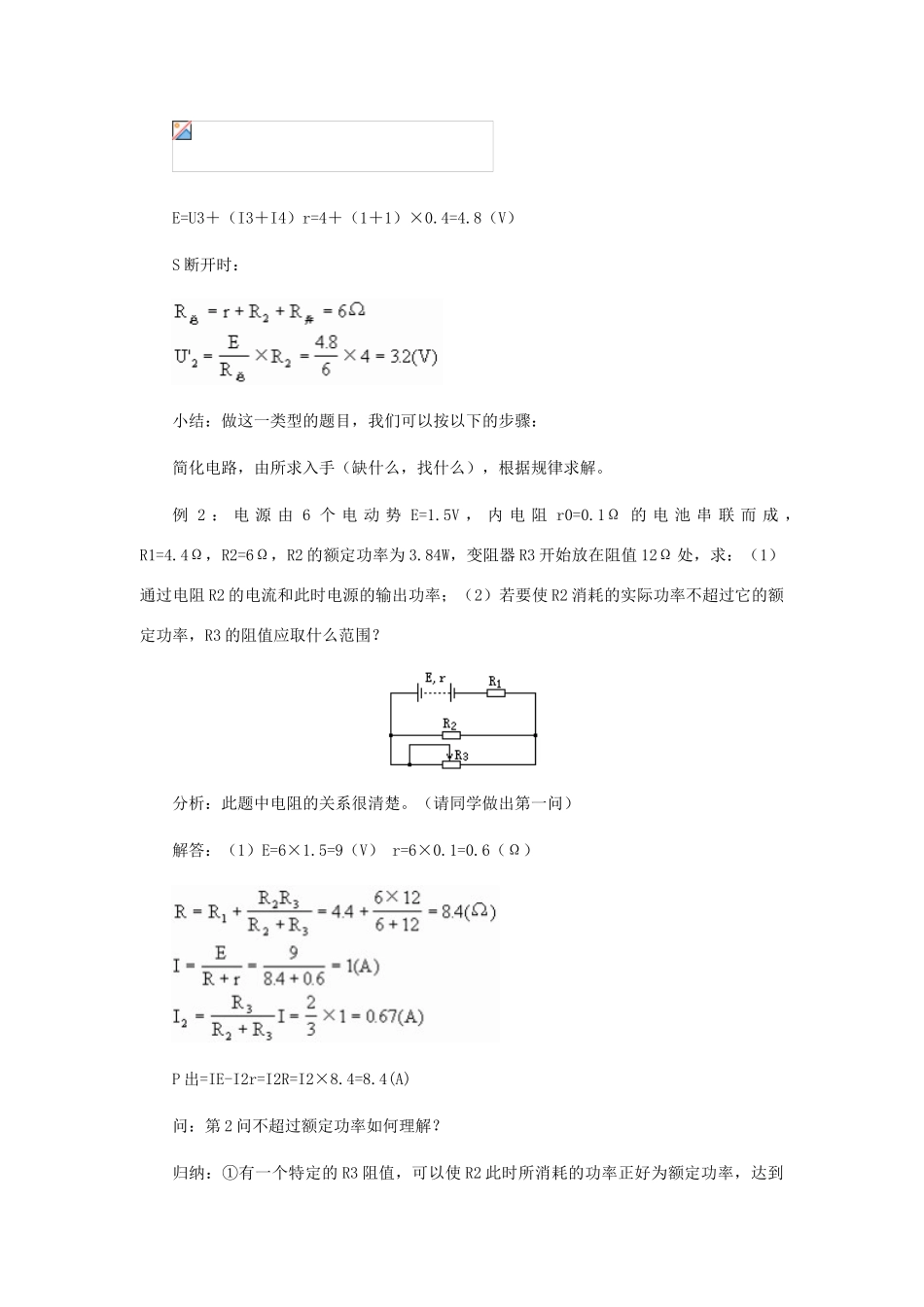

闭合电路欧姆定律习题课（之二）一、教学目标1.通过例题的讲解，使学生对闭合电路欧姆定律熟练掌握。2.让学生理解规律的内涵及外延。3.使学生形成用数学处理物理问题的思维定势，熟练运用某些常用的方法、技能、技巧来解决问题。二、重点和难点1.重点是熟练掌握闭合电路欧姆定律的使用。2.难点是电表的处理及电路的改画。三、主要教学过程（一）引入新课我们已经学习了闭合电路欧姆定律，先请一位同学把定律的内容口提问U路、η等随外电阻R变化的情况符合什么规律。前面已经作了些定性分析，下面作一些定量的计算。（二）教学过程例1.如图所示电路，电源的内阻r=0.4Ω，电阻R1=R2=R3=4Ω，开关S合上时，电流表A的示数为1.5A，电压表V的示数为2V，求开关S断开后电压表V的示数。（电压表和电流表内阻的影响不计）分析：此电路中共有四个电阻，一个电源及电压表和电流表。因为题目中已说到两表的影响不计，所以可当成理想表。电压表处视为开路，电流表处视为短路。要想计算，首先要将电路改画成一般熟悉即所谓的将表从电路中“拆掉”的形式，再看看表放在哪里合适，引导学生改画电路图，并请同学将结果画在黑板上。S闭合：S断开：给出几分钟思考的时间，再请一位同学说一下自己的思路。在学生回答的基础上归纳：①要求的是S断开后电压表的示数，即测的是R2两端电压，从题目给的已知量来看要求U'2，必须知道E，R4；②S闭合时，电压表测的是R2两端电压U2，电流表测的是过电阻R1和R3的电流，根据电阻的串、并联情况可以解出R4及E；③利用闭合电路欧姆定律，解出。解答：闭合时：U3=I3R3=1×4=4(V)U4=U3-U2=4-2=2(V)I4=I1+I2=I(A)E=U3＋（I3＋I4）r=4＋（1＋1）×0.4=4.8（V）S断开时：小结：做这一类型的题目，我们可以按以下的步骤：简化电路，由所求入手（缺什么，找什么），根据规律求解。例2：电源由6个电动势E=1.5V，内电阻r0=0.1Ω的电池串联而成，R1=4.4Ω，R2=6Ω，R2的额定功率为3.84W，变阻器R3开始放在阻值12Ω处，求：（1）通过电阻R2的电流和此时电源的输出功率；（2）若要使R2消耗的实际功率不超过它的额定功率，R3的阻值应取什么范围？分析：此题中电阻的关系很清楚。（请同学做出第一问）解答：（1）E=6×1.5=9（V）r=6×0.1=0.6（Ω）P出=IE-I2r=I2R=I2×8.4=8.4(A)问：第2问不超过额定功率如何理解？归纳：①有一个特定的R3阻值，可以使R2此时所消耗的功率正好为额定功率，达到额定功率也就意味着电流、电压也均达到额定值。②根据电路的情况可分析出，如果R3超出特定值，那么R2、R3并联部分所占的电压就会提高，会使R2实际功率超过额定值，反之，则符合题意。③如何解出该特定值，应从给定的R2的额定功率求出。设R2消耗为额定功率时，R3实用阻值为x故R3应小于等于120Ω。小结：该题要求同学对额定功率的概念要理解，要会正确使用动态变化中的定性分析。例3.如图电源电动势E=12V，内电阻r=0.5Ω，将一盏额定电压为8V，额定功率为16W的灯泡与一只线圈电阻为0.5Ω的直流电动机并联后和电源相连，灯泡则刚好能正常发光，通电100min，问电源提供的能量、电流对灯泡和电动机所做的功、灯丝和电动机线圈产生的焦耳热，电动机的效率分别为多少？先给出几分钟，让学生去做，将其中的错解写在黑板上。请同学们讨论该种做法是否正确？（不正确）错在哪里？路一般如电炉、电灯泡均可使用，而直流电动机已不属于此范围，在此也可归纳一下一般题目中遇到的情况下何为纯电阻电路。纯电阻电路，如电炉子、电熨斗、电暖气、白炽灯等；非电阻电路，如电动机，电解槽，电镀槽等。如何解决此题？提示E=IR+Ir=U+Ir，也就是说可把电源电动势分成两部分来看，一部分是路端电压，一部分是内电压。再给一定时间让学生继续解答，并提醒要弄清各小问的确切定义。解答：因为电灯与电动机并联，故该电路的路端电压为8V.电源提供能量W电源=IEt=8×12×6000=5.76×105（J）电流对灯泡做功WL=PLt=16×6000=9.6×104（J）电流对电动机所做的功灯丝产生的焦耳热QL=WL=9.6×104（J）电动机线圈产生的焦耳热Qm=I2rmt=62×0.5×6000=1.08×105（J）（三）课后小结电路的分析，初中阶段要求已经比较高，我们...
