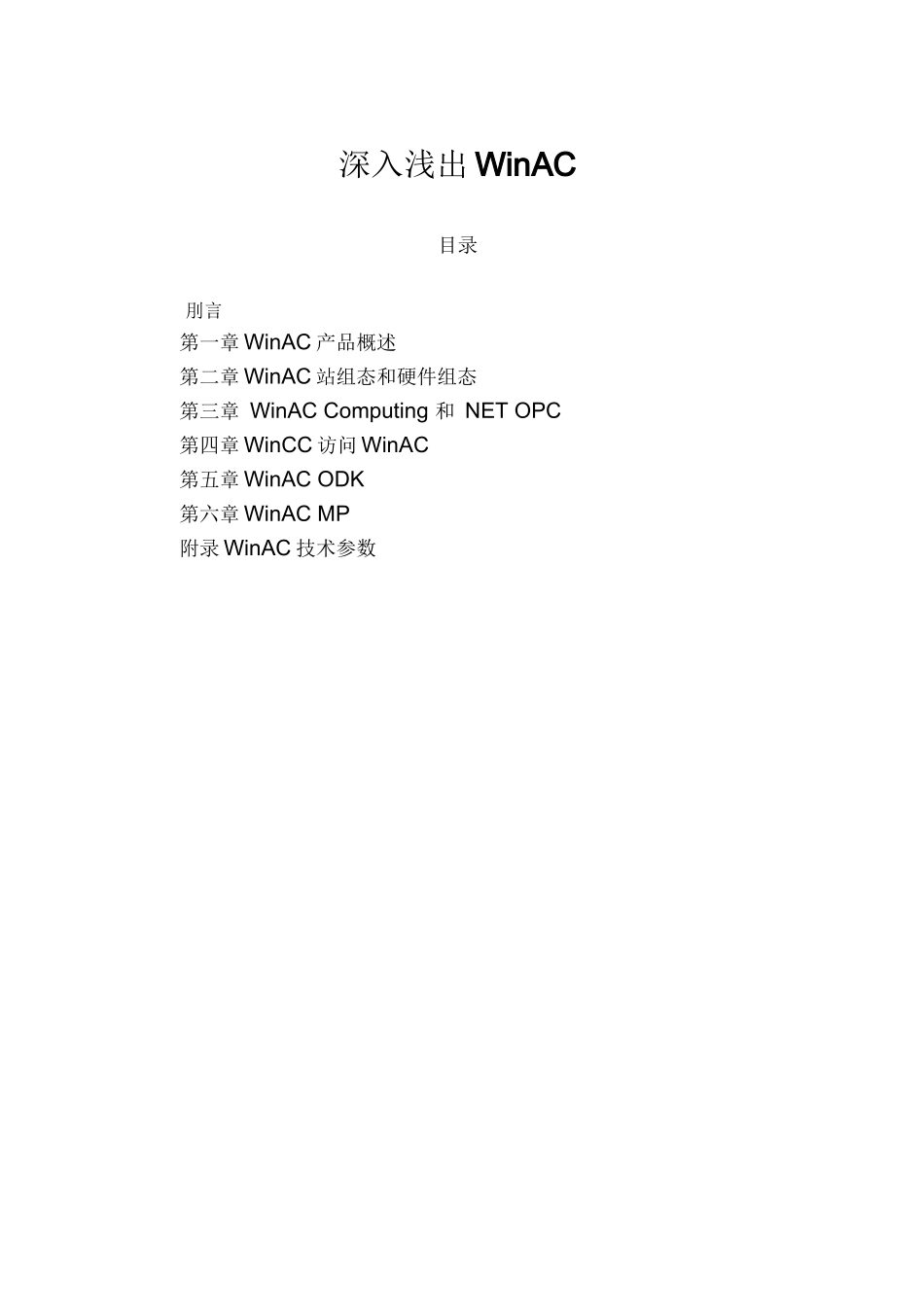

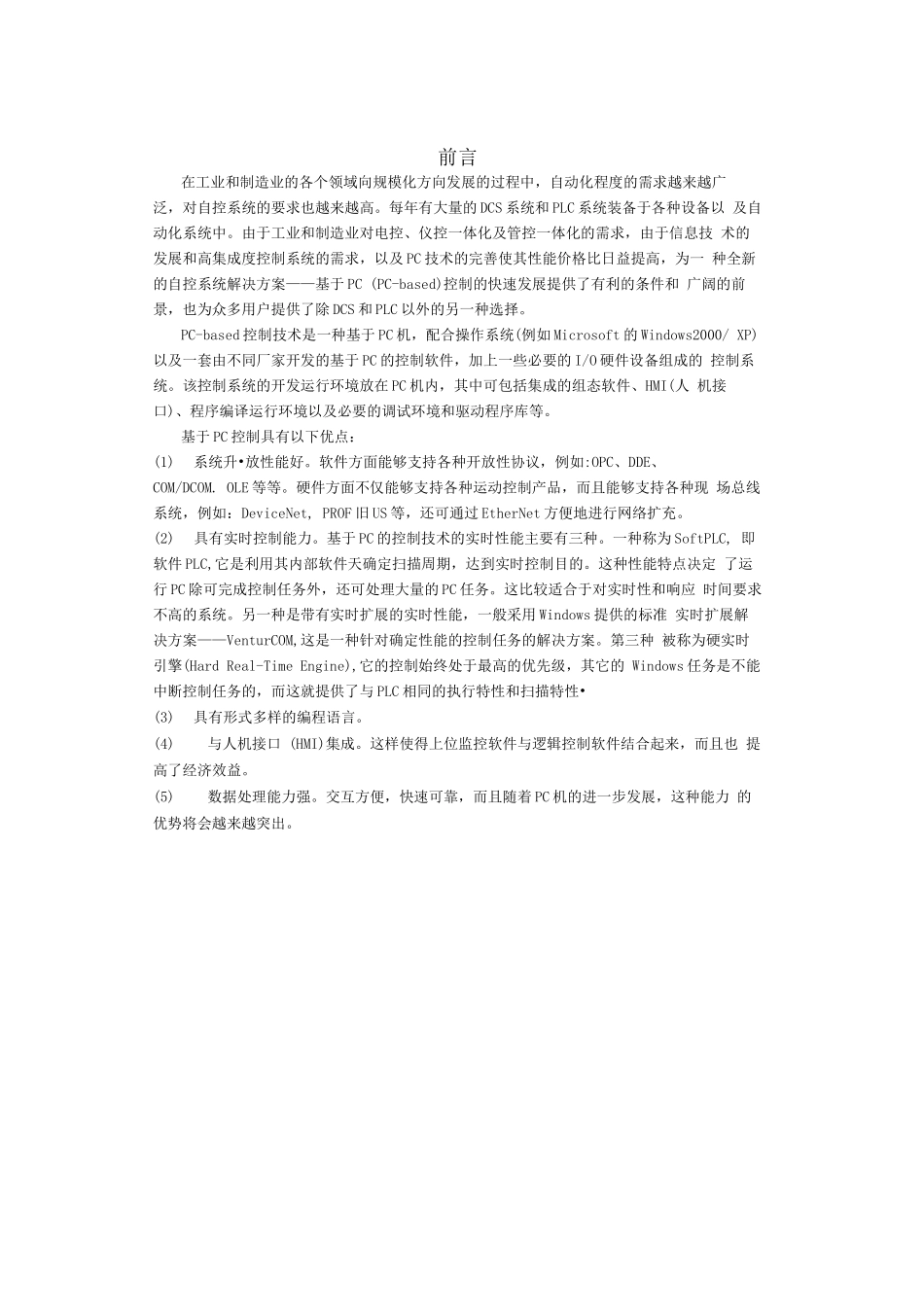

深入浅出WinAC目录刖言第一章WinAC产品概述第二章WinAC站组态和硬件组态第三章WinACComputing和NETOPC第四章WinCC访问WinAC第五章WinACODK第六章WinACMP附录WinAC技术参数前言在工业和制造业的各个领域向规模化方向发展的过程中，自动化程度的需求越来越广泛，对自控系统的要求也越来越高。每年有大量的DCS系统和PLC系统装备于各种设备以及自动化系统中。由于工业和制造业对电控、仪控一体化及管控一体化的需求，由于信息技术的发展和高集成度控制系统的需求，以及PC技术的完善使其性能价格比日益提高，为一种全新的自控系统解决方案——基于PC(PC-based)控制的快速发展提供了有利的条件和广阔的前景，也为众多用户提供了除DCS和PLC以外的另一种选择。PC-based控制技术是一种基于PC机，配合操作系统(例如Microsoft的Windows2000/XP)以及一套由不同厂家开发的基于PC的控制软件，加上一些必要的I/O硬件设备组成的控制系统。该控制系统的开发运行环境放在PC机内，其中可包括集成的组态软件、HMI(人机接口)、程序编译运行环境以及必要的调试环境和驱动程序库等。基于PC控制具有以下优点：(1)系统升•放性能好。软件方面能够支持各种开放性协议，例如:OPC、DDE、COM/DCOM.OLE等等。硬件方面不仅能够支持各种运动控制产品，而且能够支持各种现场总线系统，例如：DeviceNet,PROF旧US等，还可通过EtherNet方便地进行网络扩充。(2)具有实时控制能力。基于PC的控制技术的实时性能主要有三种。一种称为SoftPLC,即软件PLC,它是利用其内部软件天确定扫描周期，达到实时控制目的。这种性能特点决定了运行PC除可完成控制任务外，还可处理大量的PC任务。这比较适合于对实时性和响应时间要求不高的系统。另一种是带有实时扩展的实时性能，一般采用Windows提供的标准实时扩展解决方案——VenturCOM,这是一种针对确定性能的控制任务的解决方案。第三种被称为硬实时引擎(HardReal-TimeEngine),它的控制始终处于最高的优先级，其它的Windows任务是不能中断控制任务的，而这就提供了与PLC相同的执行特性和扫描特性•(3)具有形式多样的编程语言。(4)与人机接口(HMI)集成。这样使得上位监控软件与逻辑控制软件结合起来，而且也提高了经济效益。(5)数据处理能力强。交互方便，快速可靠，而且随着PC机的进一步发展，这种能力的优势将会越来越突出。第一章WinAC产品概述1.1WinAC产品分类SIMATICWinAC是西门子公司开发的基于PC控制的核心组件，它的出现扩展了SIMATICS7的控制范围。WinAC是一个名副其实的控制中心，它将PLC控制、数据处理、通讯、可视化及工艺集成于一台PC机上。SIMATICWinAC产品包括软件型和插槽型两大类，包括如下5种产品：1.WinACBasis（WinAC基本型）WinACBasis是低成本解决方案，用于对控制无精确时间要求，有大量、快速的数据处理与控制任务（控制任务指PLC的控制功能）相结合或其它PC任务的控制场合。2.WinACPN第一个支持PROFInet通讯标准的SIMATICCPU,性能与WinACBasis相似。WinACPN支持基于组件的自动化（CBA）和PROFInet通讯标准。基于组件的自动化和PROFInet提供了一个开放的标准，用于在复杂任务中疗戚和系统单元之间的数据交换。数据交换通过SIMATICiMapT具来进行配置。WinACPN适应于以下任务：•来自整个复杂系统的机械和车间区域之间的协调和连接•控制系统单元或机械可被集成到一个全范围的复杂系统WinACBasis4.1有一个选件WinACPN,带有WinACPN选件的WinACBasis4.1支持PROFInet和CBA。3.WinACRTX（WinAC实时型）WinACRTX提供了Windows2000/XP的实时子系统，具有“硬实时”和“抗死机”特性。适应于具有高速和精确时间要求的控制任务的场合，如运动控制、闭环控制等。4.WinACMPWinACMP基于WinCE操作系统和SIMATICMP370（一种多功能而板）硬件平台。MP370为无硬盘、无风扇设计，WinCE具有实时特性，可实现严格的确定性动作■:WinACMP用在恶劣工业环境和有大量数据要处理的场合。5.WinACSlot412/416以板卡的形式插入在PC中，在板卡上已经集成了用于控制任务的CPI；、存储器等元件。它可独立于PC进行控制操作。板卡上集成一个MPI/DP接口和一个DP□.WinACSlot适用于对安全性和稳定性...
