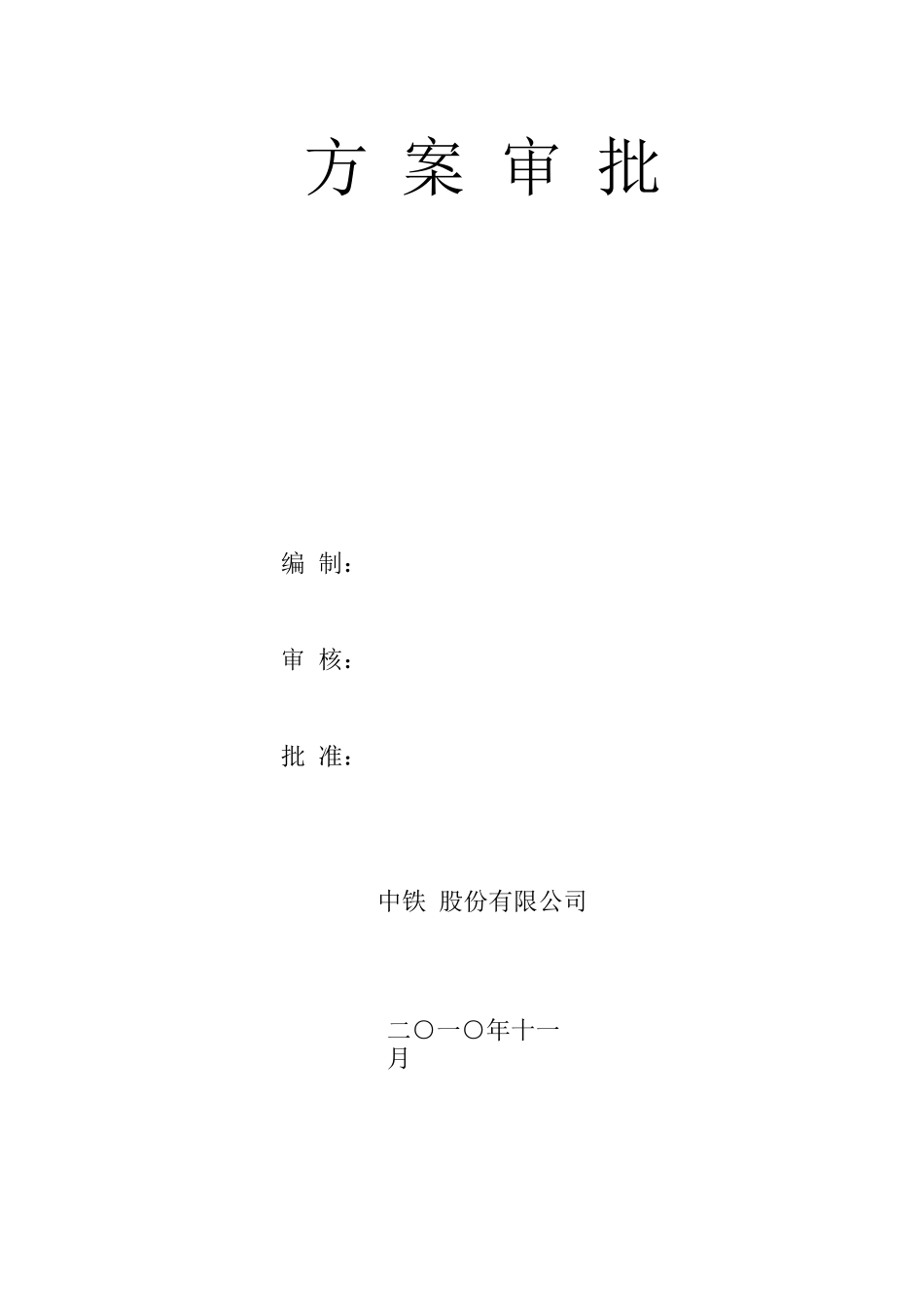

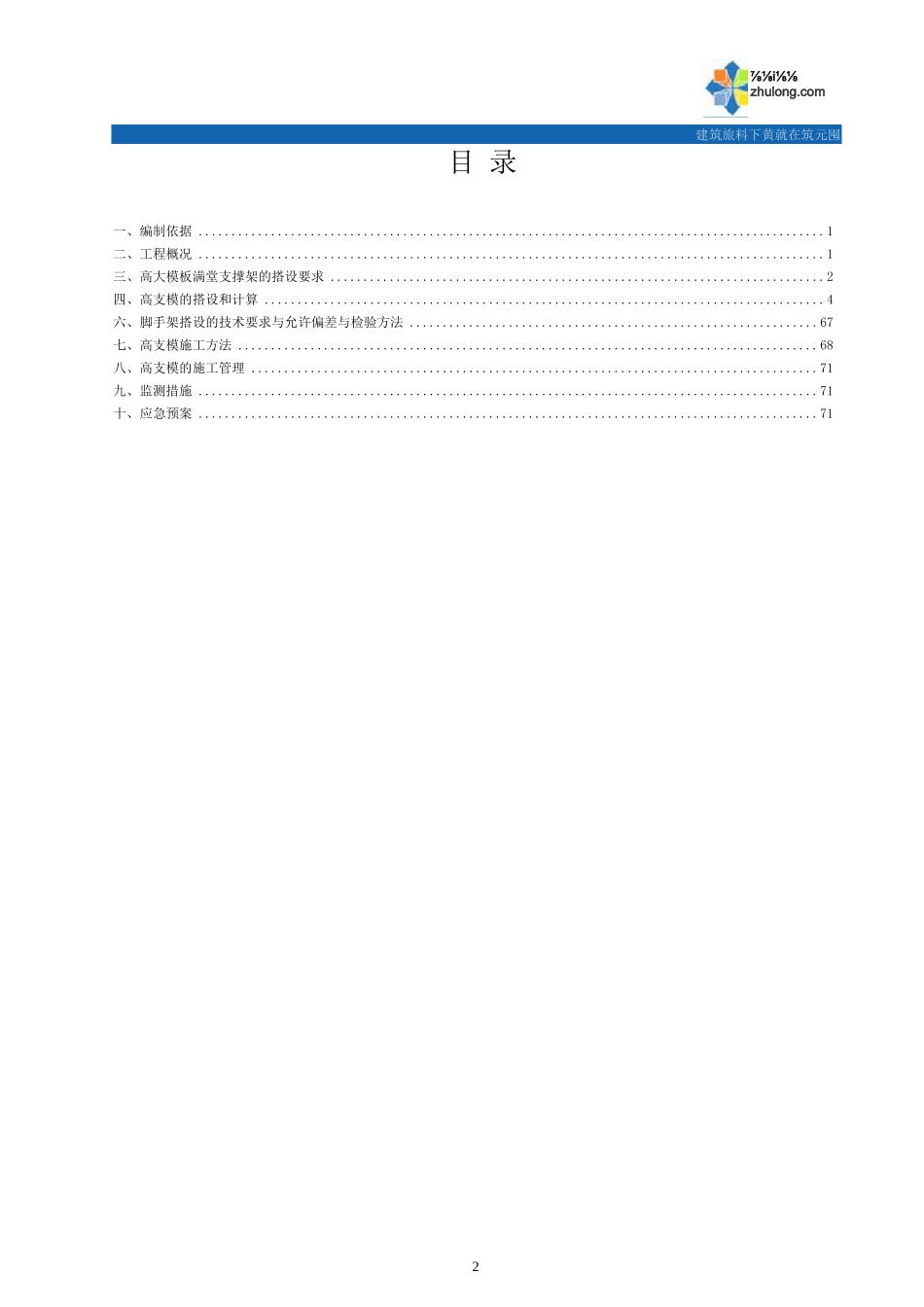

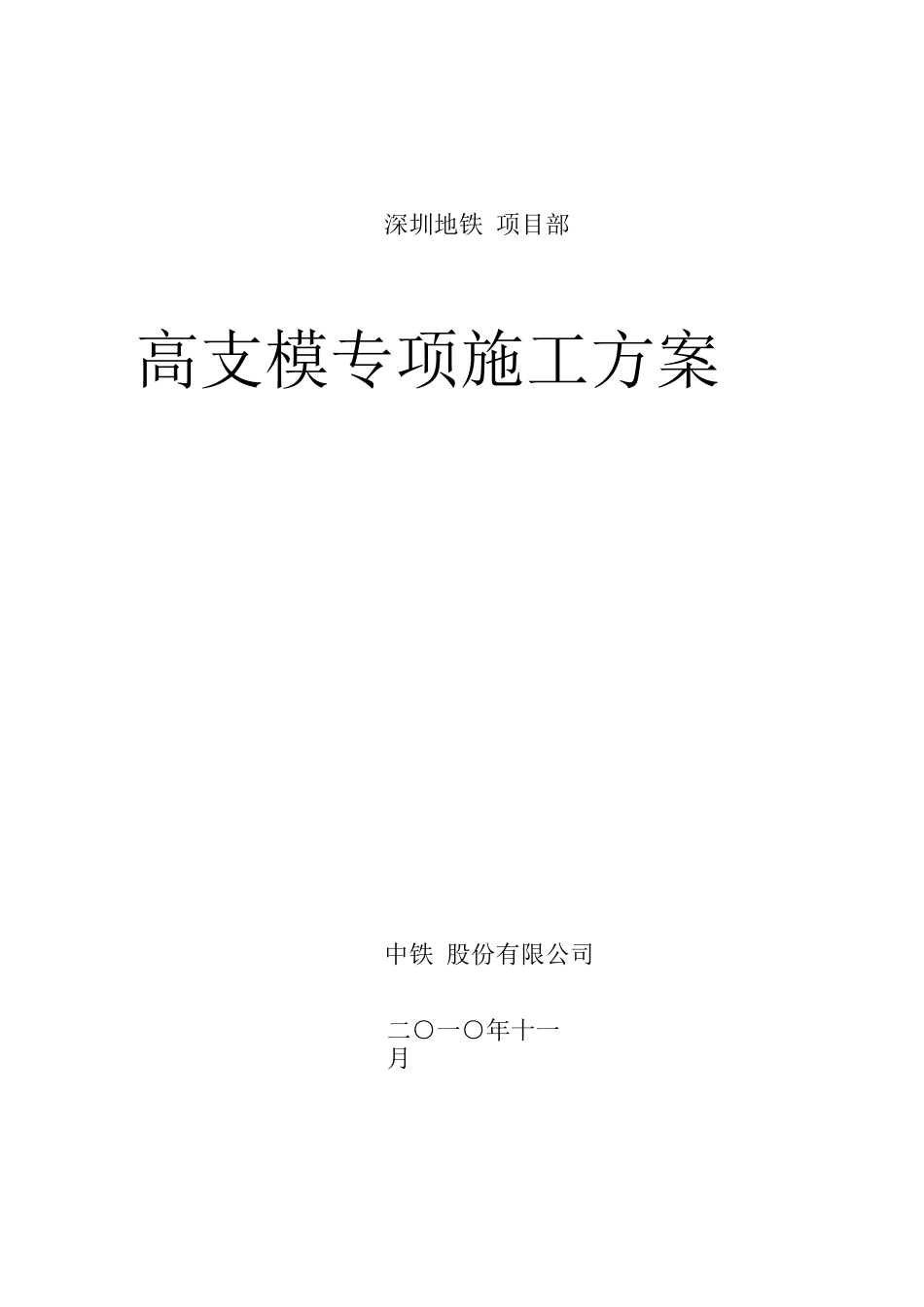

二○一○年十一月深圳地铁项目部高支模专项施工方案中铁股份有限公司二○一○年十一月方案审批编制：审核：批准：中铁股份有限公司⅞⅛i⅛⅛zhulong.com2建筑旅料下黄就在筑元囤目录一、编制依据...............................................................................................1二、工程概况...............................................................................................1三、高大模板满堂支撑架的搭设要求...........................................................................2四、高支模的搭设和计算.....................................................................................4六、脚手架搭设的技术要求与允许偏差与检验方法..............................................................67七、高支模施工方法........................................................................................68八、高支模的施工管理......................................................................................71九、监测措施..............................................................................................71十、应急预案..............................................................................................711深圳地铁号线X标工程高大模板支架施工方案一、编制依据本工程的施工图纸本工程的施工组织设计《高层建筑施工手册》第二版《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2000)《建筑施工脚手架实用手册》(中国建筑工业出版社)《建筑施工安全技术手册》(中国建筑工业出版社)《建筑施工安全检查标准》(JGJ59-99)《建筑施工高处作业安全技术规范》(JGJ80-91)《钢结构设计规范》(GB50017-2003)《建筑施工手册》第四版《建筑施工计算手册》江正荣著《建筑结构荷载规范》(GB50009-2001)《混凝土结构设计规范》(GB50010-2002)《建筑施工模板安全技术规范》(JGJ162-2008)《深圳市建设工程高大模板施工安全管理办法》(深建规〔2007〕14号)二、工程概况1、工程概况深圳地铁号线X标工程位于深圳市南山区塘朗镇，北靠留仙大道，南临南平快速干道，东南侧为塘朗车辆段停车列检库施工工地，西南侧为塘朗车辆段检修库施工工地。主体结构类型为现浇钢筋混凝土框架剪力墙结构。本工程高支模楼层层高分别为：4.5m、5.3m。首层层高4.5m，面积1743m2；五层层高5.3m，面积1743m22、工程概述本工程首层高支模梁截面宽：200-800mm；高：400-1400mm。模板支架搭设最大高度为4.3m，板下立杆间距为1m，梁板下的立杆设置应纵横成行，水平横杆全部贯通，以保证架体的整体性。立杆顶端采用可调顶托，梁底主楞采用双钢管,采用的钢管类型为φ48×3.5mm。剪刀撑设置：沿支架四周外立面应满足立面满设剪刀撑；中部可根据需要并依构架框2格的大小，每隔10-15米设置。三、高大模板满堂支撑架的搭设要求1、搭设前的施工准备①搭设前必须编制施工方案，各级工程负责人必须逐级向架设人员与施工人员进行安全技术交底。②搭设前，依据质量标准对钢管、扣件进行质量检查，并按规格、品种分类合理摆放。③搭设前应清理地面杂物、平整场地，由于本工程在砼楼面上进行搭设，须待混凝土强度达到一定强度后方可上人操作。④钢管、扣件外观检查标准：A、钢管的几何尺寸、质量检验要求分别见以下表1、2。表1」「—钢管几何尺寸钢管类别外径壁厚最大长度《低压流体输送用焊接钢管》（GB/T30923号普通钢管）48mm3.5mm6000mm表2项目检查项目质量检验要求新管1产品质量合格证必须具备2钢材质量检验报告必须具备3表面质量表面应平直,不应有裂纹、分层、压痕、划道与硬弯4外径与壁厚允许偏差不得超过0.50mm5端面应平整，两端端面切斜偏差不得超过1.70mm6防锈处理必须进行防锈处理：镀锌或涂防锈漆旧1钢管锈蚀程度钢管锈蚀深度小于0.50mm，应每年检查一次管2其他项目见新管项次3、4、5同新管项次3、4、5B、扣件的技术要求：a）扣件应采用可锻铸铁制作，...
