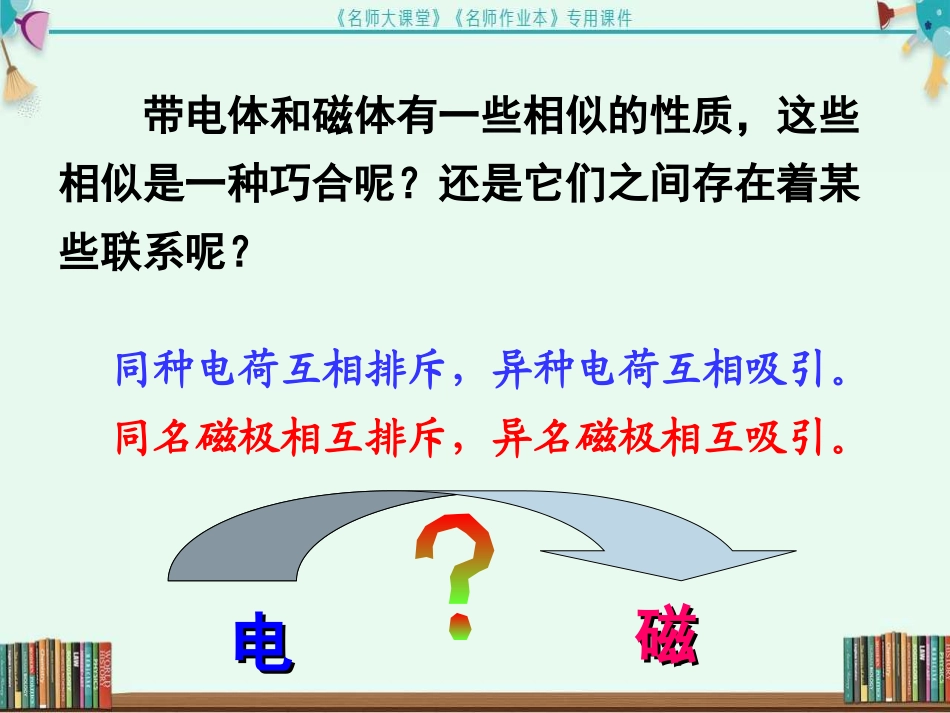

湖北海豚图书发行有限公司《名师大课堂》《名师作业本》系列丛书课件http://www.hbhrsj.com第2节电生磁九年级物理下（RJ）教学课件第二十章电与磁带电体和磁体有一些相似的性质，这些相似是一种巧合呢？还是它们之间存在着某些联系呢？同种电荷互相排斥，异种电荷互相吸引。同名磁极相互排斥，异名磁极相互吸引。电电磁磁科学家们基于这种想法，一次又一次地寻找电与磁的联系。1820年丹麦物理学家奥斯特终于用实验证实通电导体的周围存在着磁场。这一重大发现轰动了科学界，使电磁学进入一个新的发展时期。奥斯特在演示电与磁的联系奥斯特的故事奥斯特是丹麦物理学家。他从小聪明好学，1794年他以优异的成绩考入哥本哈根大学学习，后来成为这所大学的物理教授。奥斯特对电和磁的关系很感兴趣，在他之前，美国科学家富兰克林做过莱顿瓶放电实验，结果放电电流把焊条磁化了。这一实验使奥斯特认定电磁转化是很有可能的，所以他一直想找到能证明这种转化的方法。1820年4月的一天，奥斯特在一次讲演快结速的时候，抱着试试看的心情又做了一次实验，他把一条非常细的铂导线放在一根用玻璃罩罩着的小磁针上方，接通电源的瞬间，发现小磁针跳动了一下。这一跳使有心的奥斯特喜出望外，竟激动的在讲台上摔了一跤。以后的两个月里，奥斯特闭门不出，设计了几十个不同的实验，都证明了通电导线周围存在着磁场。同年7月他发表了论文《关于磁体周围电冲突的实验》，向学术界宣布了电流的磁效应。这一重大发现轰动了科学界，使电磁学的发展进入了新的时期。一.电流的磁效应演示：电流的磁效应（奥斯特实验）1.将导线放在小磁针的上方，让它和小磁针相平行。2.接通电源(短路),观察小磁针是否转动以及转动方向。3.改变电流方向重做以上实验,再观察小磁针的转动方向。当电流方向发生改变时,小磁针转动的方向一致吗?通电前通电后现象说明什么?通电导线的周围有磁场,磁场的方向跟电流的方向有关。这种现象叫做电流的磁效应。甲通电乙断电丙改变电流方向触接触接通电直导线周围的磁场是如何分布的？在有机玻璃板上穿一个小孔，一根直导线垂直穿过小孔，在玻璃板上均匀地撒上一些铁屑，给直导线通电后，轻敲玻璃板，观察铁屑的分布情况以直导线上各点为圆心的同心圆这些同心圆所在平面与直导线垂直离直导线越近，磁场越强；离直导线越远，磁场越弱结论：越靠近直导线，磁性越强。磁感线是以导线上各点为圆心的同心圆，都在与导线垂直的平面上。直导线周围的磁场有何特点？既然电能生磁，为何手电筒在通电时连一根大头针都吸不上？这是因为磁场太弱了。如果把导线绕在圆筒上，就做成了螺线管（线圈），各条导线产生的磁场叠加在一起，磁场就会强得多。1．将导线绕在圆筒上，做成螺线管（也叫线圈）。通电后各圈导线磁场产生叠加，磁场增强。螺线管二.通电螺线管的磁场2.将小磁针放在螺线管的不同位置(从两端开始)记下小磁针静止时北极的指向,也就是该点的磁场的方向。3.改变电流的方向重做以上实验，看一下当电流方向改变时，通电螺线管中的磁场是否改变。4.用铁粉演示通电螺线管的磁场。（在玻璃板上撒铁粉时一定要均匀）演示：把小磁针放到螺线管周围不同位置，在图上记录磁针N极的方向。演示：把小磁针放到螺线管周围不同位置，在图上记录磁针N极的方向。结合以上两个实验，对比右图可知：通电螺线管的外部磁场与条形磁体的磁场相似。结合以上两个实验，对比右图可知：通电螺线管的外部磁场与条形磁体的磁场相似。实验结论：通电螺线管相当于一个条形磁体。那么其极性和电流方向有什么关系呢？猴子用右手把一个大螺线管夹在腋下，说：如果电流沿着我右臂所指的方向流动，N极就在我的前方。蚂蚁沿着电流方向绕螺线管爬行，说：N极就在我的左边。NNSSNNSSNNSSNNSS通过实验，判断螺线管的N、S极，并标在图中。实验结论：通电螺线管外部的磁场和条形磁体的磁场一样。通电螺线管两端的极性与其中的电流方向有关。螺线管极性的判定：右手握住螺线管，四指随着电流转，大拇指指向N极。三.安培定则决定通电螺线管极性的根本因素是线圈中电流的环绕方向。通入电流磁场的方向磁场的方向磁场的方向磁场的方向SN1...
