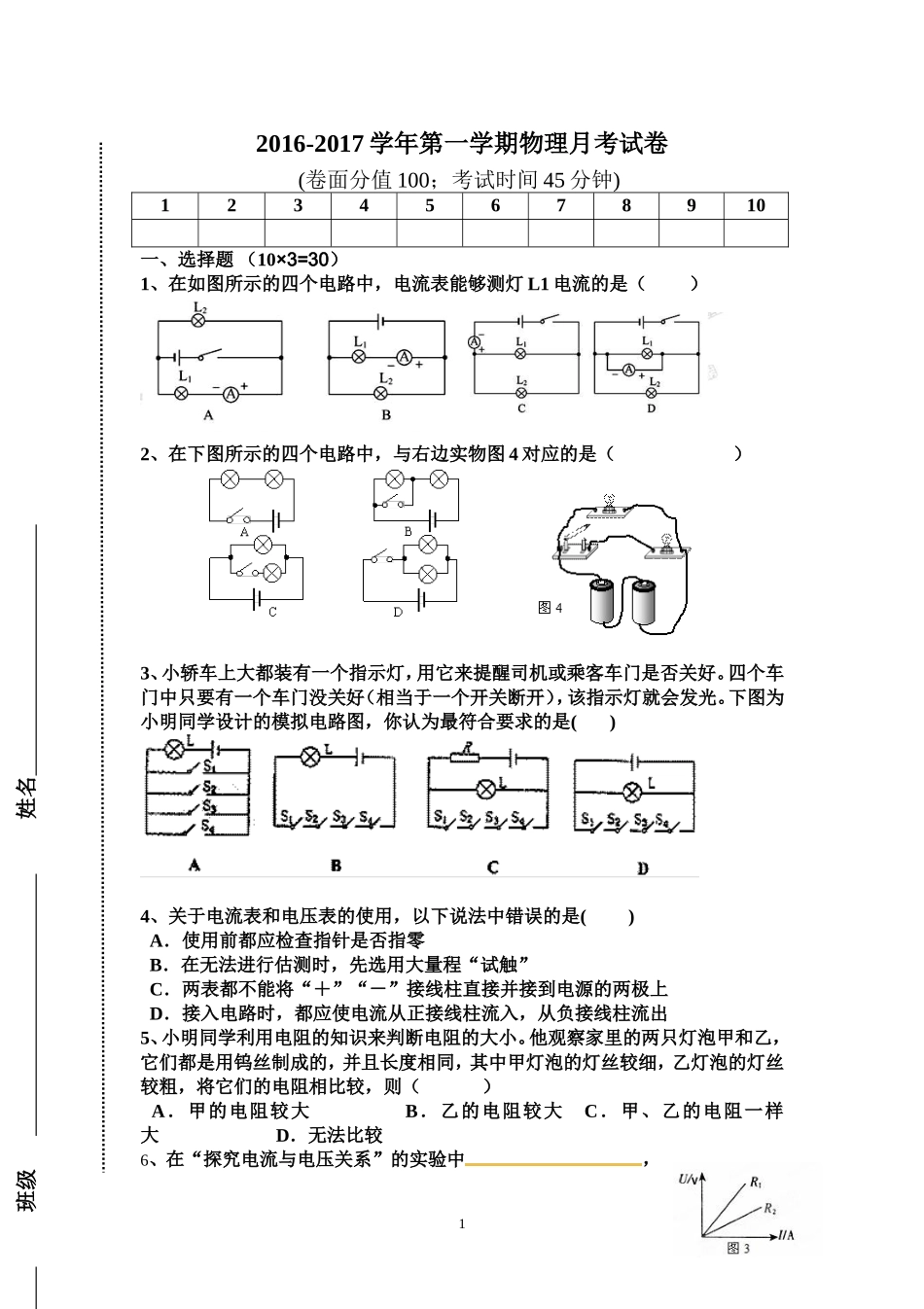

12016-2017学年第一学期物理月考试卷(卷面分值100；考试时间45分钟)12345678910一、选择题（10×3=30）1、在如图所示的四个电路中，电流表能够测灯L1电流的是（）2、在下图所示的四个电路中，与右边实物图4对应的是（）3、小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。下图为小明同学设计的模拟电路图，你认为最符合要求的是()4、关于电流表和电压表的使用，以下说法中错误的是()A．使用前都应检查指针是否指零B．在无法进行估测时，先选用大量程“试触”C．两表都不能将“＋”“－”接线柱直接并接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出5、小明同学利用电阻的知识来判断电阻的大小。他观察家里的两只灯泡甲和乙，它们都是用钨丝制成的，并且长度相同，其中甲灯泡的灯丝较细，乙灯泡的灯丝较粗，将它们的电阻相比较，则（）A．甲的电阻较大B．乙的电阻较大C．甲、乙的电阻一样大D．无法比较6、在“探究电流与电压关系”的实验中，学校班级姓名2分别用R1R2两个电阻进行探究，并根据各自的实验数据绘制出如图3所示的U-I关系图像，从图可以看出R1与R2的大小关系是()A．R1>R2B．R1=R2C．R1UBC，IABUBC，IAB＝IBCD．UAB＝UBC，IAB
