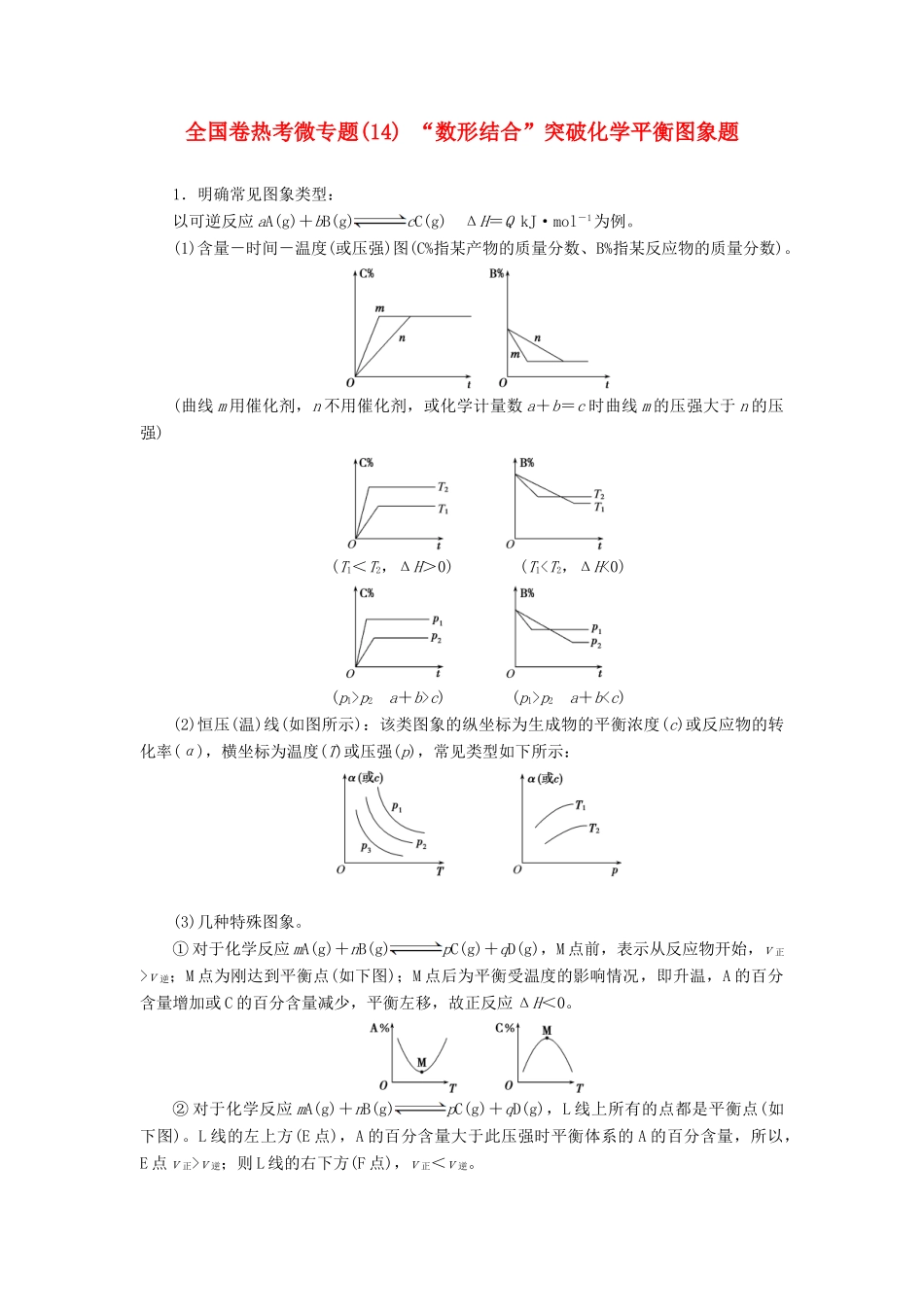

全国卷热考微专题(14)“数形结合”突破化学平衡图象题1．明确常见图象类型：以可逆反应aA(g)＋bB(g)cC(g)ΔH＝QkJ·mol－1为例
(1)含量－时间－温度(或压强)图(C%指某产物的质量分数、B%指某反应物的质量分数)
(曲线m用催化剂，n不用催化剂，或化学计量数a＋b＝c时曲线m的压强大于n的压强)(T1＜T2，ΔH＞0)(T1c)(p1>p2a＋bv逆；M点为刚达到平衡点(如下图)；M点后为平衡受温度的影响情况，即升温，A的百分含量增加或C的百分含量减少，平衡左移，故正反应ΔH＜0

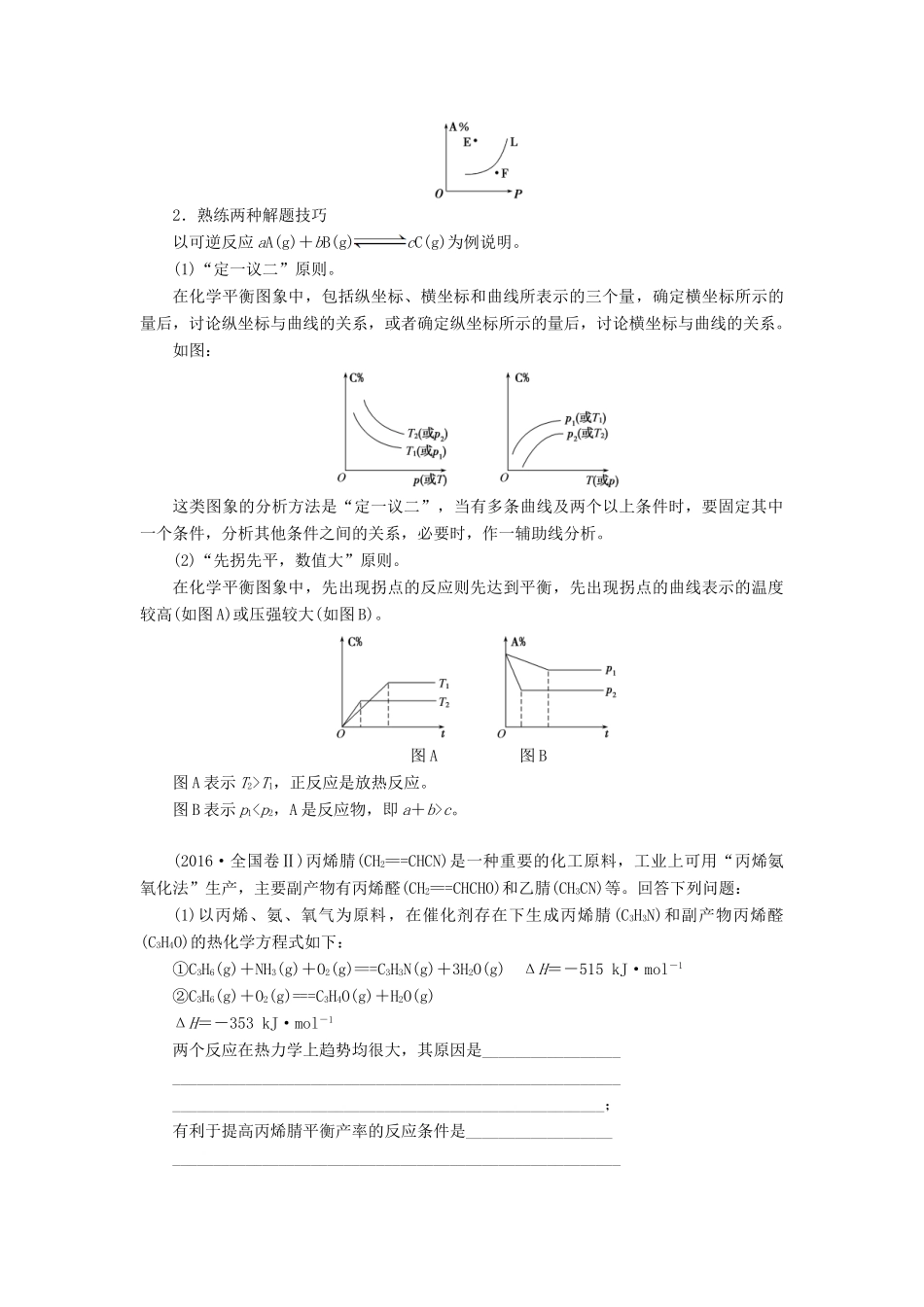

②对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，L线上所有的点都是平衡点(如下图)
L线的左上方(E点)，A的百分含量大于此压强时平衡体系的A的百分含量，所以，E点v正>v逆；则L线的右下方(F点)，v正＜v逆
2．熟练两种解题技巧以可逆反应aA(g)＋bB(g)cC(g)为例说明
(1)“定一议二”原则
在化学平衡图象中，包括纵坐标、横坐标和曲线所表示的三个量，确定横坐标所示的量后，讨论纵坐标与曲线的关系，或者确定纵坐标所示的量后，讨论横坐标与曲线的关系
如图：这类图象的分析方法是“定一议二”，当有多条曲线及两个以上条件时，要固定其中一个条件，分析其他条件之间的关系，必要时，作一辅助线分析
(2)“先拐先平，数值大”原则
在化学平衡图象中，先出现拐点的反应则先达到平衡，先出现拐点的曲线表示的温度较高(如图A)或压强较大(如图B)
图A图B图A表示T2>T1，正反应是放热反应
图B表示p1c
(2016·全国卷Ⅱ)丙烯腈(CH2===CHCN)是一种重要的化工原料，工业上可用“丙烯氨氧化法”生产，主要副产物有丙烯醛(CH2===CHCHO)和乙腈(CH3CN)等
回答下列问题：(1)以丙烯、氨、氧气为原料，在催化剂存在下生成丙烯腈(C3H3N)和副产物丙烯醛(C3
