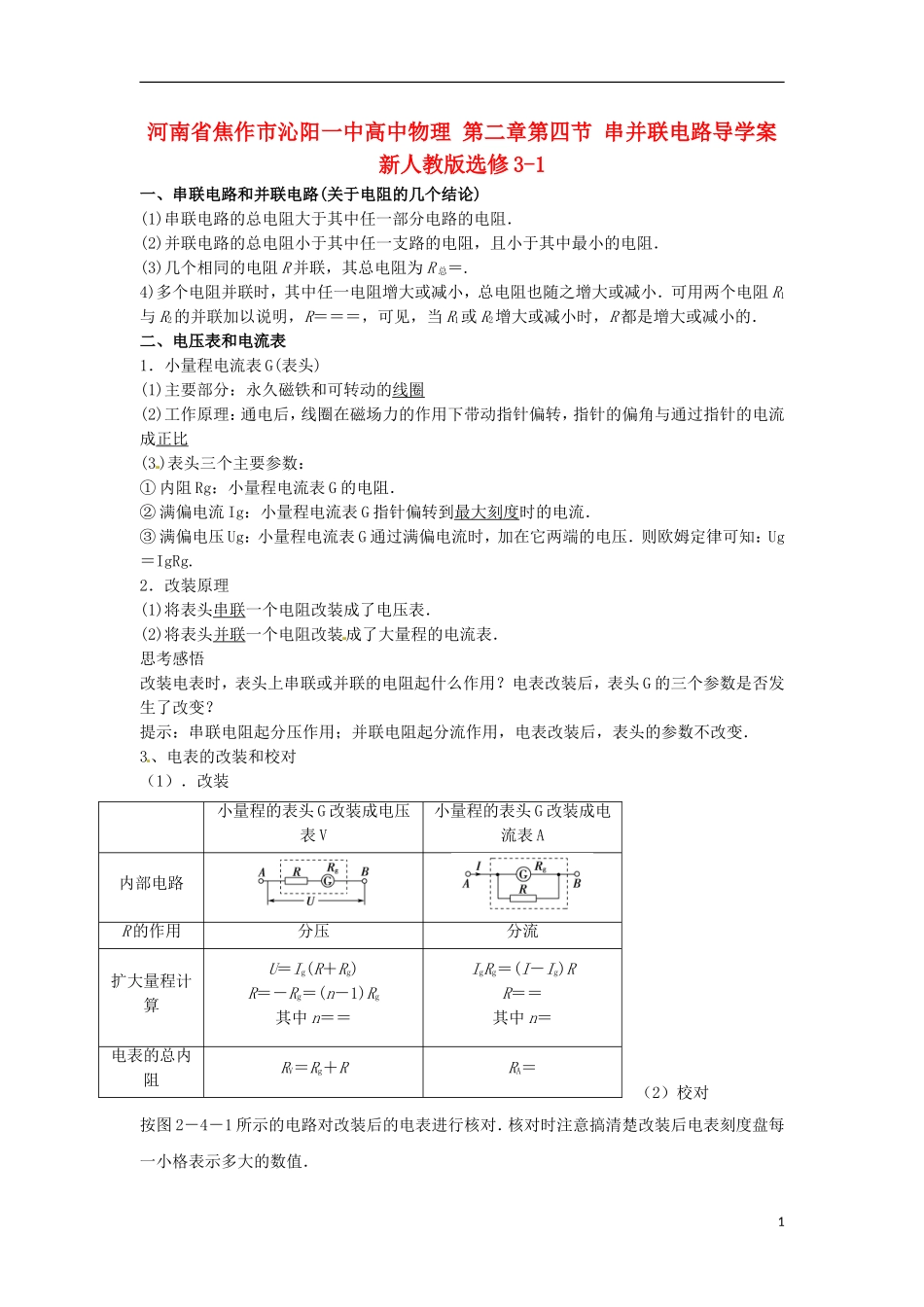

河南省焦作市沁阳一中高中物理 第二章第四节 串并联电路导学案 新人教版选修3-1_第1页
1/6
河南省焦作市沁阳一中高中物理 第二章第四节 串并联电路导学案 新人教版选修3-1_第2页
2/6
河南省焦作市沁阳一中高中物理 第二章第四节 串并联电路导学案 新人教版选修3-1_第3页
3/6
河南省焦作市沁阳一中高中物理第二章第四节串并联电路导学案新人教版选修3-1一、串联电路和并联电路(关于电阻的几个结论)(1)串联电路的总电阻大于其中任一部分电路的电阻.(2)并联电路的总电阻小于其中任一支路的电阻,且小于其中最小的电阻.(3)几个相同的电阻R并联,其总电阻为R总=.4)多个电阻并联时,其中任一电阻增大或减小,总电阻也随之增大或减小.可用两个电阻R1与R2的并联加以说明,R===,可见,当R1或R2增大或减小时,R都是增大或减小的.二、电压表和电流表1.小量程电流表G(表头)(1)主要部分:永久磁铁和可转动的线圈(2)工作原理:通电后,线圈在磁场力的作用下带动指针偏转,指针的偏角与通过指针的电流成正比(3)表头三个主要参数:①内阻Rg:小量程电流表G的电阻.②满偏电流Ig:小量程电流表G指针偏转到最大刻度时的电流.③满偏电压Ug:小量程电流表G通过满偏电流时,加在它两端的电压.则欧姆定律可知:Ug=IgRg.2.改装原理(1)将表头串联一个电阻改装成了电压表.(2)将表头并联一个电阻改装成了大量程的电流表.思考感悟改装电表时,表头上串联或并联的电阻起什么作用?电表改装后,表头G的三个参数是否发生了改变?提示:串联电阻起分压作用;并联电阻起分流作用,电表改装后,表头的参数不改变.3、电表的改装和校对(1).改装(2)校对按图2-4-1所示的电路对改装后的电表进行核对.核对时注意搞清楚改装后电表刻度盘每一小格表示多大的数值.小量程的表头G改装成电压表V小量程的表头G改装成电流表A内部电路R的作用分压分流扩大量程计算U=Ig(R+Rg)R=-Rg=(n-1)Rg其中n==IgRg=(I-Ig)RR==其中n=电表的总内阻RV=Rg+RRA=1三、伏安法测电阻1.伏安法测电阻原理欧姆定律给了我们测量电阻的一种方法,由R=可知,用电压表测出电阻两端的电压,用电流表测出通过电阻的电流,就可求出待测电阻.2.电流表接法对测量结果的影响(1)电流表外接法:如图2-4-2所示,由于电压表的分流导致电流的测量值偏大,由R=可知,R测R真,R越大,电流表的分压越小,误差就会越小.因此这种方法适用于测大电阻.3.选择内、外接的常用方法(1)直接比较法:适用于Rx、RA、RV的大小大致可以估计,当Rx≫RA时,采用内接法,当Rx≪RV时,采用外接法.即大电阻用内接法,小电阻用外接法,可记忆为“大内小外”.(2)公式计算法:当Rx>时,用内接法;当Rx<时,用外接法(3)试触法:适用于Rx、RV、RA的阻值关系都不能确定的情况,如图2-4-4所示,把电压表的接线端分别接b、c两点,观察两电表的示数变化,若电流表的示数变化明显,说明电压表的分流对电路影响大,应选用内接法,若电压表的示数有明显变化,说明电流表的分压作用对电路影响大,所以应选外接法.1.三个阻值都为12Ω的电阻,它们任意连接、组合,总电阻可能为()A.4ΩB.24ΩC.8ΩD.36Ω解析:选ACD.共有四种组合,三个串联,总电阻为36Ω;三个并联,总电阻为4Ω;两个串联再跟第三个并联,总电阻为8Ω.两个并联再跟第三个串联,总电阻为18Ω.2图2-4-2图2-4-3图2-4-4图2-4-12.某同学用伏安法测小灯泡的电阻时,误将电流表和电压表接成如图所示的电路.接通电源后,可能出现的情况是()A.电流表烧坏B.电压表烧坏C.小灯泡烧坏D.小灯泡不亮答案:D3.(2011年临沂高二检测)磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈,由于线圈的导线很细,允许通过的电流很弱,所以在使用时还要扩大量程.已知某一表头G,内阻Rg=30Ω,满偏电流Ig=5mA,要将它改装为量程为0~3A的电流表,所做的操作是()A.串联一个570Ω的电阻B.并联一个570Ω的电阻C.串联一个0.05Ω的电阻D.并联一个0.05Ω的电阻解析:选D.要改装电流表需并联一个分流电阻,设其阻值为R,应有IgRg=(I-Ig)R,所以R=≈0.05Ω,故D正确,A、B、C均错误.4.(2011年广东实验中学考试)如图所示,滑动变阻...
