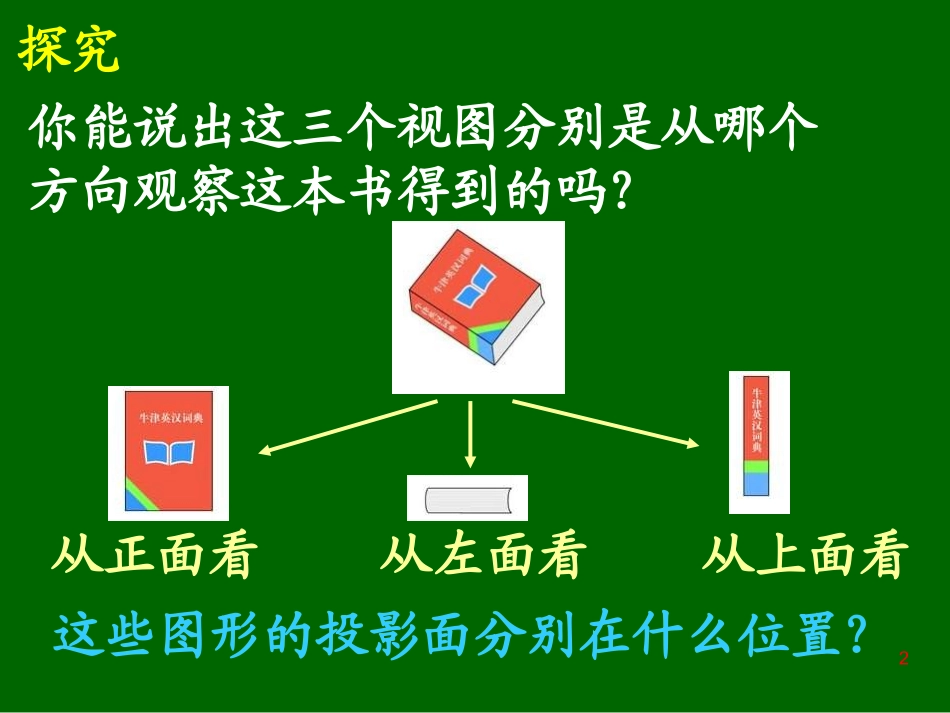

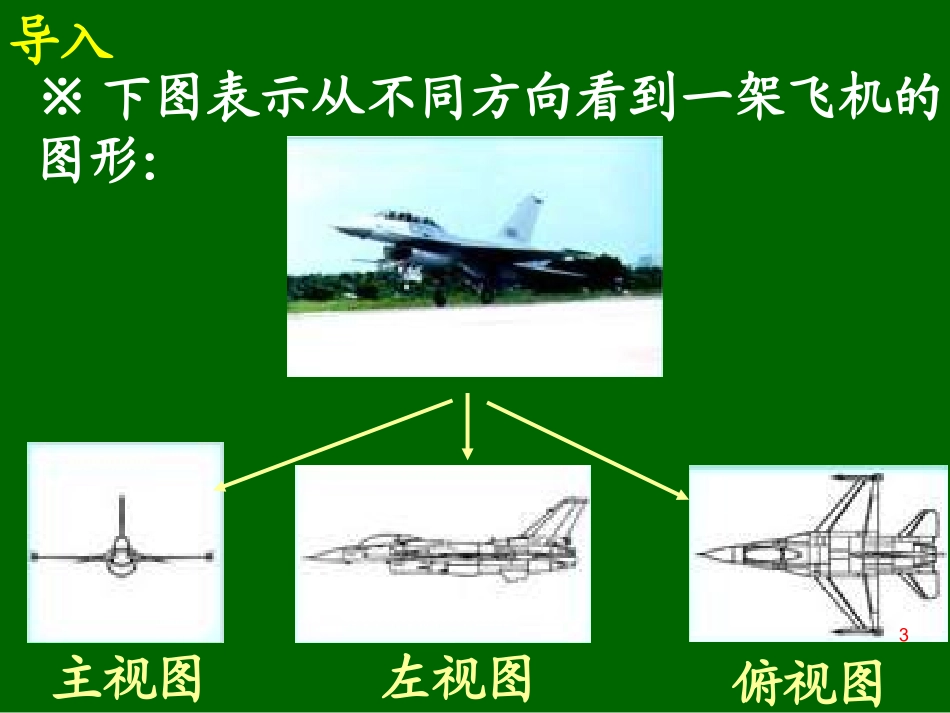

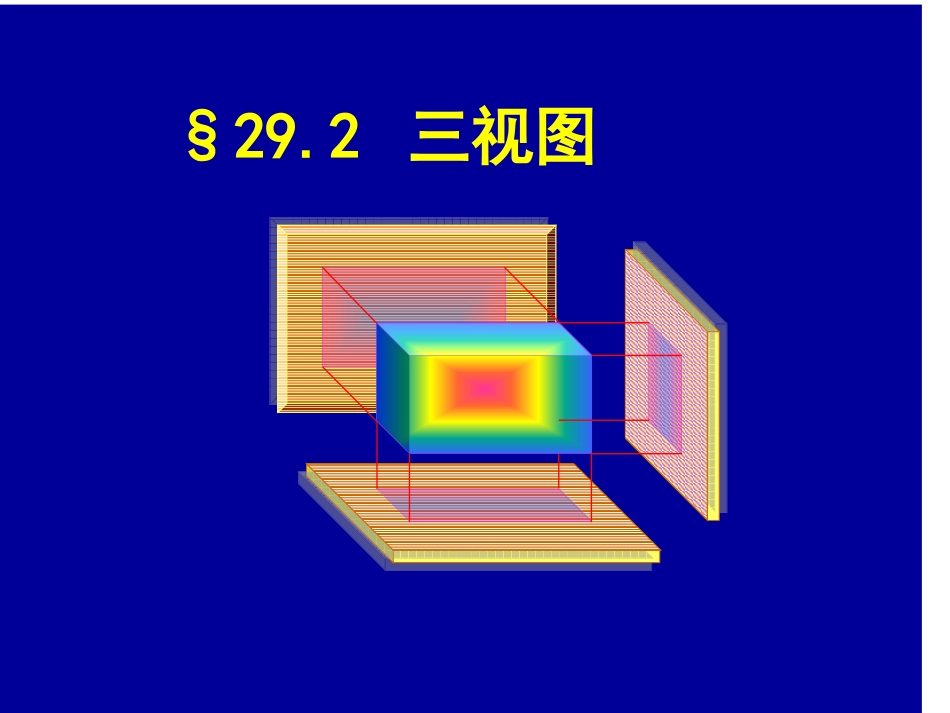

§29.2三视图探究你能说出这三个视图分别是从哪个方向观察这本书得到的吗?从正面看从左面看从上面看这些图形的投影面分别在什么位置?2导入※下图表示从不同方向看到一架飞机的图形:主视图左视图俯视图3新授一、把物体放在三个互相垂直的平面的空间:水平面正面侧面从投影的角度认识三视图主视图左视图俯视图4主视图左视图俯视图想一想,再动手画一画:高平齐高平齐:主视图和左视图共同反映了物体上下之间的长度.5主视图左视图俯视图长对正长对正:主视图和俯视图共同反映了物体左右之间的长度.练习:下面的四组图中,如图所示的圆柱体的三视图是()主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图D7B你会画圆柱的三视图吗?试一试吧!试一试试一试主视图左视图俯视图宽相等宽相等:俯视图和左视图共同反映了物体前后之间的长度.巩固4、画出基本几何体三棱柱的三视图:正面106ban范例例2、画出基本几何体几何体正三棱柱的三视图:(1)看得见部分的轮廓线怎样画?(2)看不见部分的轮廓线怎样画?11画出如图所示四棱锥的三视图。挑战自我12主视图左视图俯视图13我相信你一定能画出这个复杂几何体的三视图!14例2:画出下图支架的三视图,支架的两个台阶的高度和宽度都是同一长度.解:如图是支架的三视图15从上面看从左面看从正面看从正面看从左面看从上面看16主视图俯视图左视图练一练你能说出下面这个几何体的三视图吗?17例4根据三视图说出立体图形的名称18例5根据物体的三视图,描述物体的形状.19练习2:根据下面的三视图说出这个几何体是怎样由四个正方体组合而成的.20练习3:根据三视图描述物体的形状21练习3:根据三视图描述物体的形状22练习3:根据三视图描述物体的形状23如图.将两个圆盘,一个茶叶桶,一个足球,一个蒙古包模型摆放在一起,画出其主视图.名茶ABCD24练习4:根据三视图,确定立体图形是由哪些基本几何体通过何种方式组合而成的.25练习4:根据三视图,确定立体图形是由哪些基本几何体通过何种方式组合而成的.26练习4:根据三视图,确定立体图形是由哪些基本几何体通过何种方式组合而成的.27【探究】1、如右图是由几个小立方体所搭几何体的俯视图,小正方形中的数字表示在该位置小正方体的个数。探究你能摆出这个几何体吗?试画出这个几何体的主视图与左视图。主视图:左视图:112228291、画出下列立体图形的三视图.2、指出左面三个平面图形是右面这个物体的三视图中的哪个视图.(((主视图)俯视图)左视图)练一练练一练30练习1:由三视图想象实物形状31练习1:由三视图想象实物形状32
