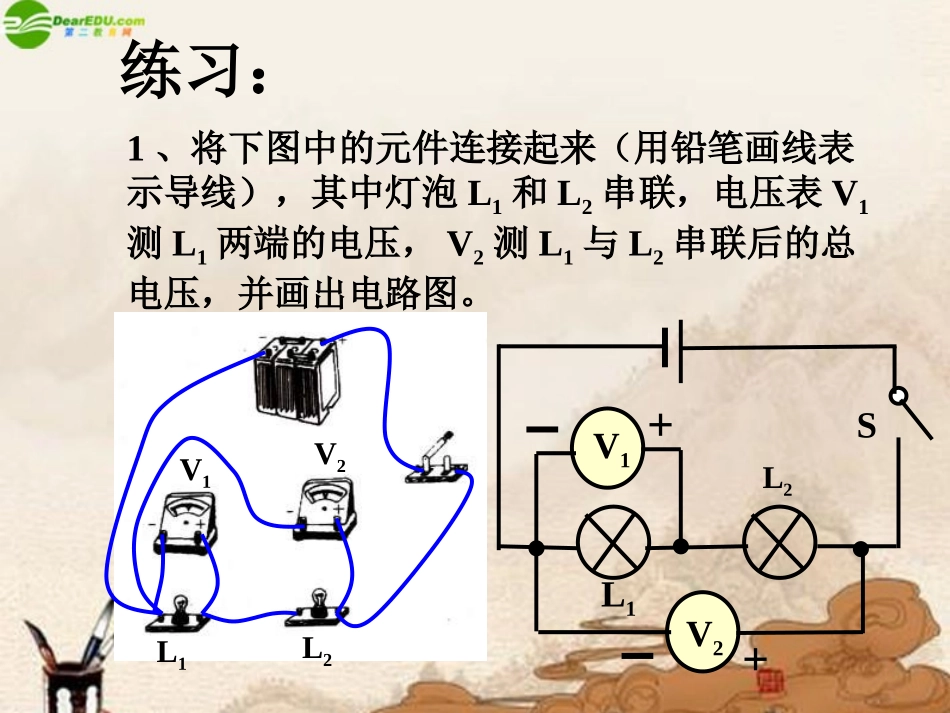

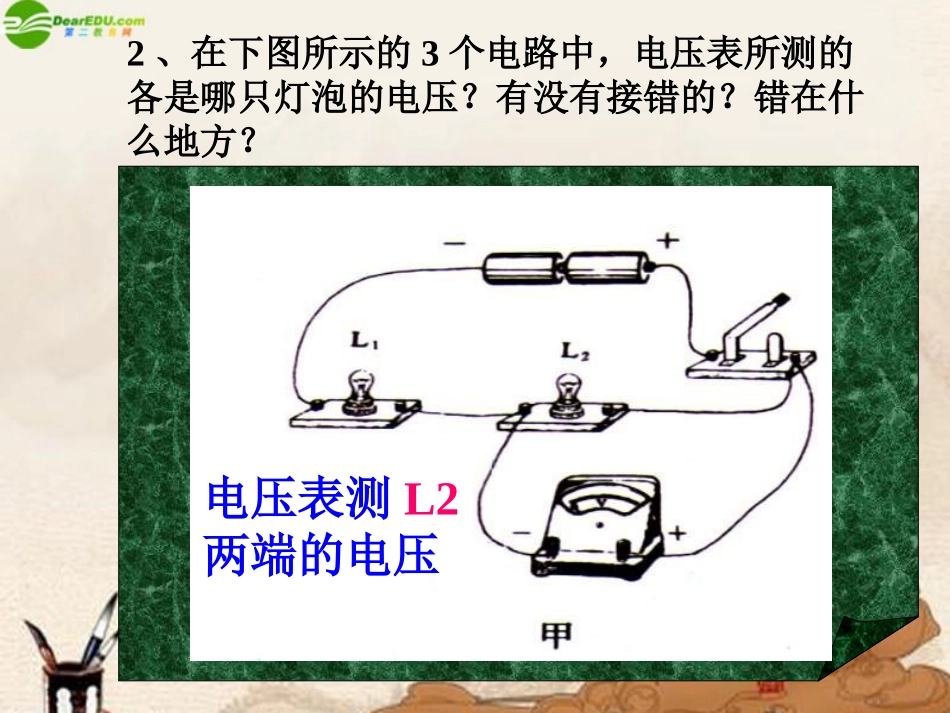

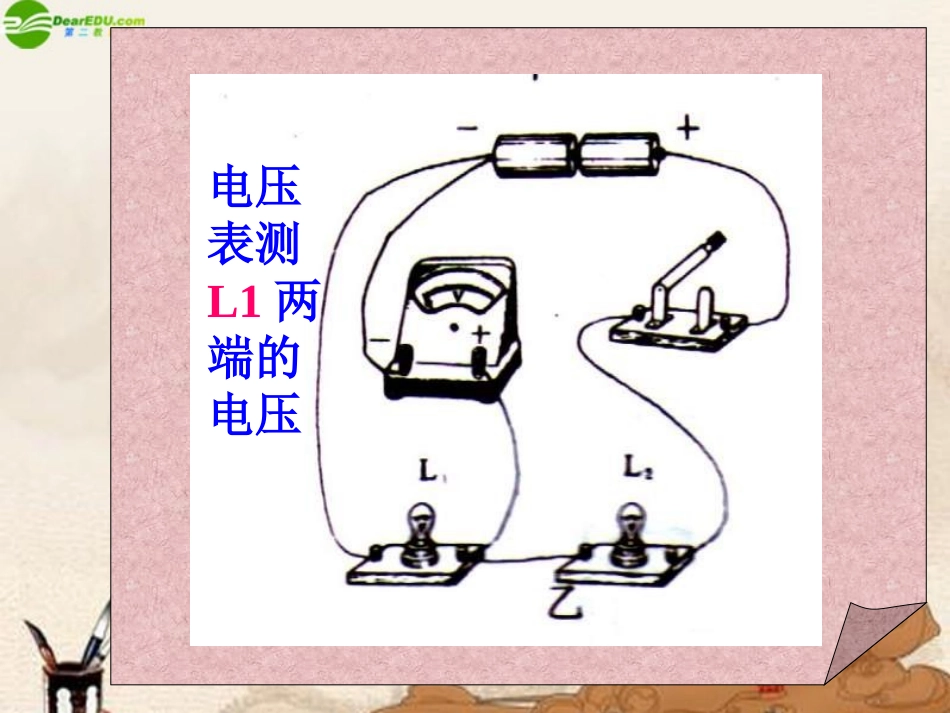

练习：1、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2++V1V2L1L2S2、在下图所示的3个电路中，电压表所测的各是哪只灯泡的电压？有没有接错的？错在什么地方？电压表测L2两端的电压电压表测L1两端的电压3、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。电压表测L1两端的电压V2L2L1一、填空题1.使电路中形成电流，电源是提供的装置．电源正极聚集，负极聚集，在电源的正、负极间就产生．不同的电源在电源两端产生的不同．2、电压的符号是，电压的国际单位是，常用单位有、，它们之间的换算关系是。3、常见的几个电压值：一节干电池的电压是：；家庭电路的电压是：；对人体安全的电压是：。4.单位换算：（1）850V=mV=V=kV（2）6.3kV=V=mV=•关于电压，下列说法正确的是：（）•A.电路两端有电压，电路中就一定有电流•B.电路中无电流，电路两端就一定无电压•C.电路两端必须有电压，才可能有电流•D.电路中有电流，电路两端就一定有电压关于电压，下列说法错误的是（）A.电压是使自由电荷发生定向移动的原因B.保持电路中有一定电压，电路中才能有持续电流C.电压只能使正电荷定向移动形成电流D.电源两极间的电压是它的正极聚集的正电荷和负极聚集的负电荷产生的【知识验证实验】小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表的一些数据，请将空白的地方补充完整．20AV额定漏电动作电流300mA额定漏电不动作电流15漏电分断时间＜0.1_______如图能用电压表测出L1两端电压电路图是如图电源电压为6伏电压表的示数2伏则L设计的电路图如图9所示，这个电路图有什么错误，请画出正确的电路图来。改正后电路图：电路图中的错误是：(1.)______________________________________。(2.)__________________________________
