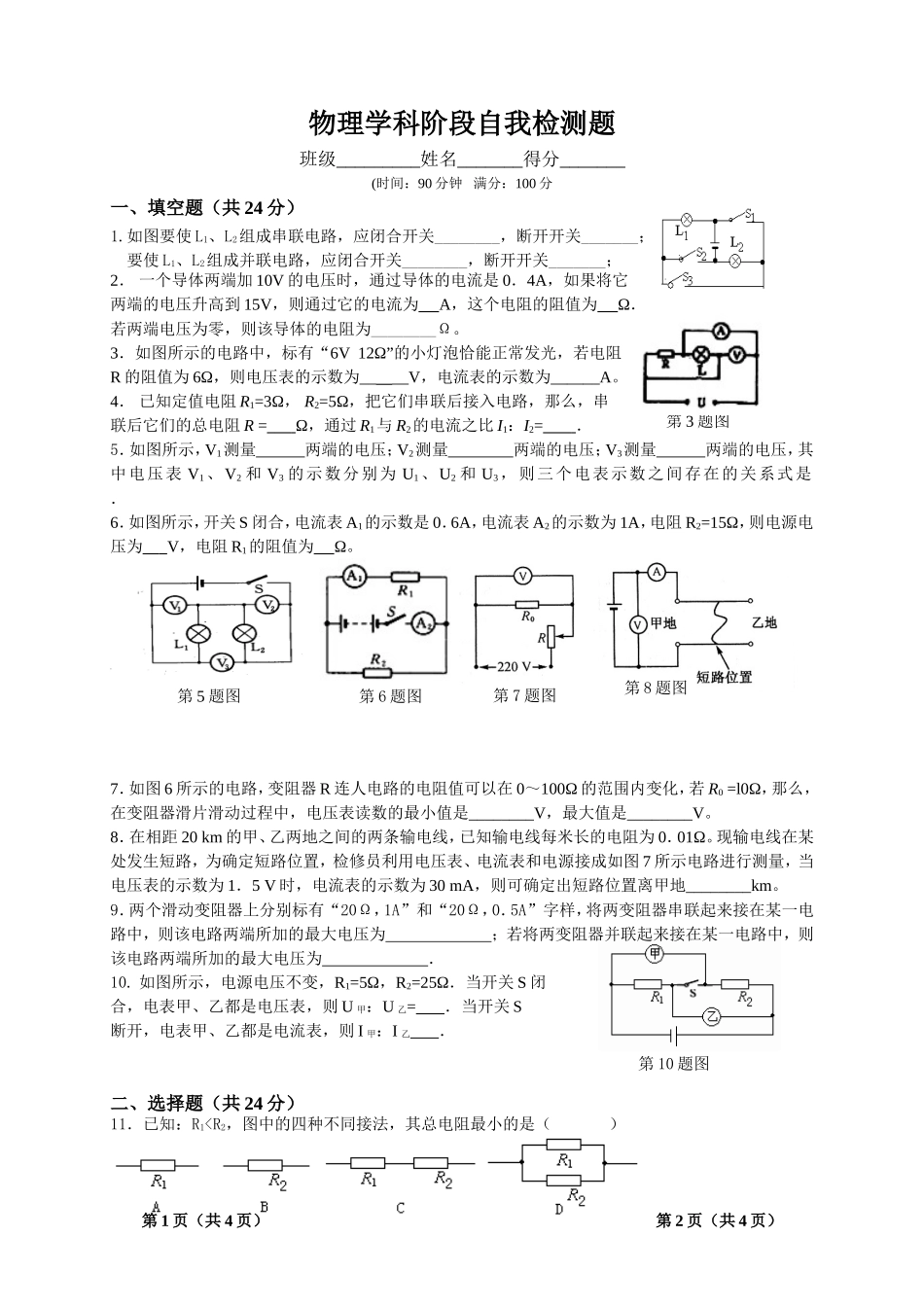

第3题图第10题图第5题图物理学科阶段自我检测题班级_________姓名_______得分_______(时间：90分钟满分：100分一、填空题（共24分）1.如图要使L1、L2组成串联电路，应闭合开关________，断开开关_______；要使L1、L2组成并联电路，应闭合开关________，断开开关_______；2．一个导体两端加10V的电压时，通过导体的电流是0．4A，如果将它两端的电压升高到15V，则通过它的电流为A，这个电阻的阻值为Ω．若两端电压为零，则该导体的电阻为________Ω。3．如图所示的电路中，标有“6V12Ω”的小灯泡恰能正常发光，若电阻R的阻值为6Ω，则电压表的示数为____V，电流表的示数为______A。4．已知定值电阻R1=3Ω，R2=5Ω，把它们串联后接入电路，那么，串联后它们的总电阻R=Ω，通过R1与R2的电流之比I1：I2=．5．如图所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．6．如图所示，开关S闭合，电流表A1的示数是0．6A，电流表A2的示数为1A，电阻R2=15Ω，则电源电压为V，电阻R1的阻值为Ω。7．如图6所示的电路，变阻器R连人电路的电阻值可以在0～100Ω的范围内变化，若R0=l0Ω，那么，在变阻器滑片滑动过程中，电压表读数的最小值是________V，最大值是________V。8．在相距20km的甲、乙两地之间的两条输电线，已知输电线每米长的电阻为0．01Ω。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图7所示电路进行测量，当电压表的示数为1．5V时，电流表的示数为30mA，则可确定出短路位置离甲地________km。9．两个滑动变阻器上分别标有“20Ω，1A”和“20Ω，0．5A”字样，将两变阻器串联起来接在某一电路中，则该电路两端所加的最大电压为；若将两变阻器并联起来接在某一电路中，则该电路两端所加的最大电压为．10.如图所示，电源电压不变，R1=5Ω，R2=25Ω．当开关S闭合，电表甲、乙都是电压表，则U甲：U乙=．当开关S断开，电表甲、乙都是电流表，则I甲：I乙．二、选择题（共24分）11．已知：R1
