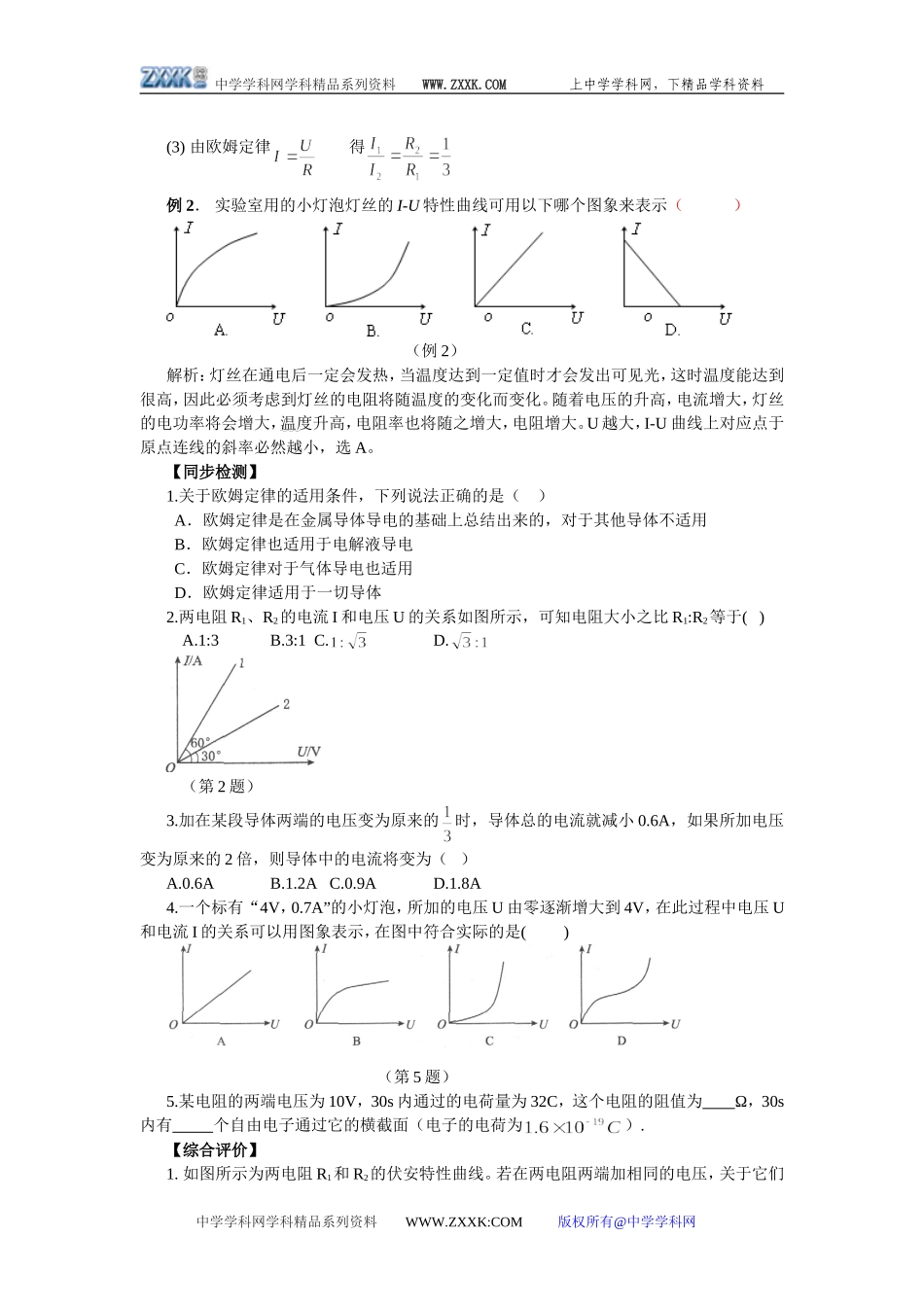

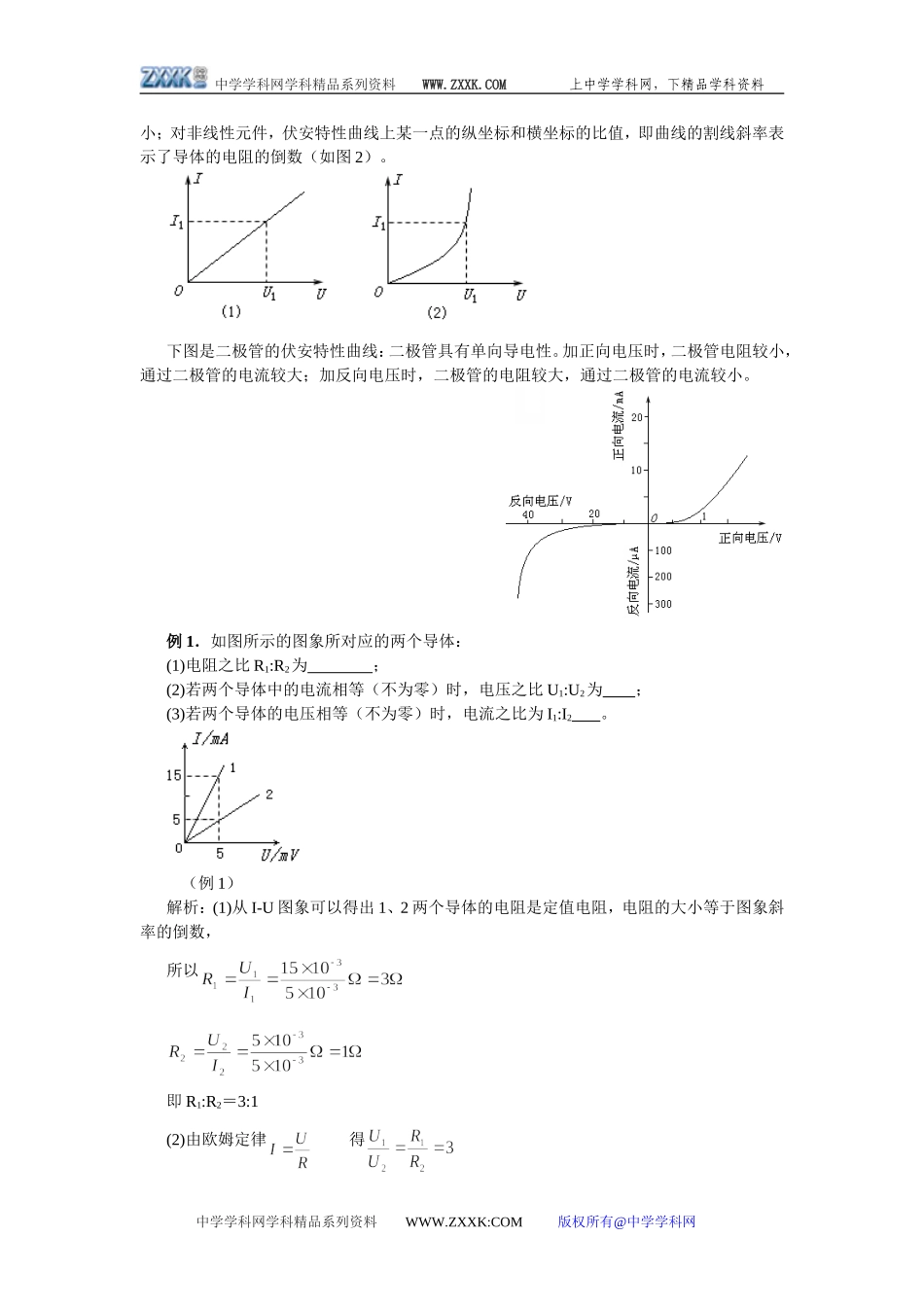

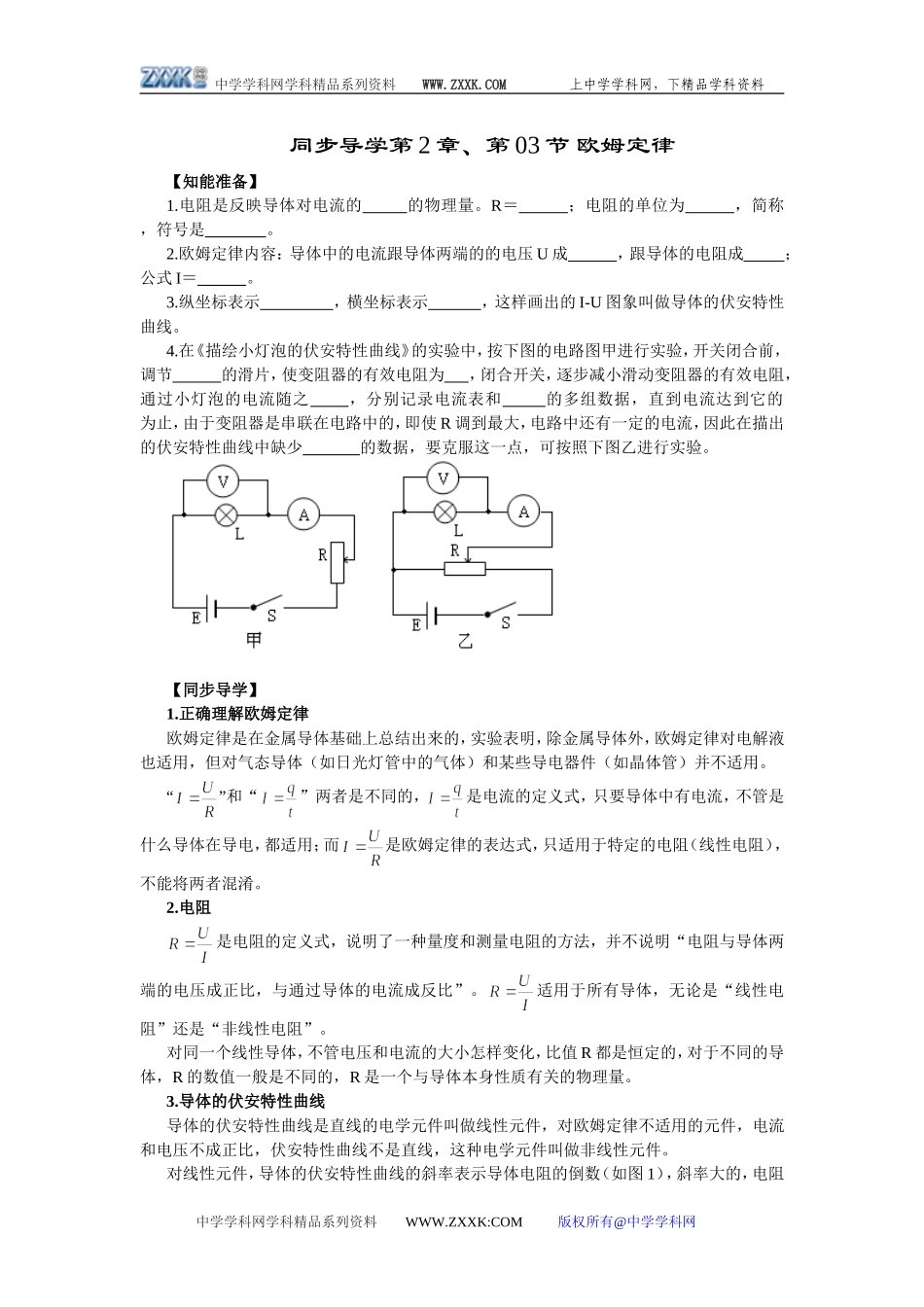

中学学科网学科精品系列资料WWW.ZXXK.COM上中学学科网，下精品学科资料同步导学第2章、第03节欧姆定律【知能准备】1.电阻是反映导体对电流的的物理量。R＝；电阻的单位为，简称，符号是。2.欧姆定律内容：导体中的电流跟导体两端的的电压U成，跟导体的电阻成；公式I＝。3.纵坐标表示，横坐标表示，这样画出的I-U图象叫做导体的伏安特性曲线。4.在《描绘小灯泡的伏安特性曲线》的实验中，按下图的电路图甲进行实验，开关闭合前，调节的滑片，使变阻器的有效电阻为，闭合开关，逐步减小滑动变阻器的有效电阻，通过小灯泡的电流随之，分别记录电流表和的多组数据，直到电流达到它的为止，由于变阻器是串联在电路中的，即使R调到最大，电路中还有一定的电流，因此在描出的伏安特性曲线中缺少的数据，要克服这一点，可按照下图乙进行实验。【同步导学】1.正确理解欧姆定律欧姆定律是在金属导体基础上总结出来的，实验表明，除金属导体外，欧姆定律对电解液也适用，但对气态导体（如日光灯管中的气体）和某些导电器件（如晶体管）并不适用。“”和“”两者是不同的，是电流的定义式，只要导体中有电流，不管是什么导体在导电，都适用；而是欧姆定律的表达式，只适用于特定的电阻（线性电阻），不能将两者混淆。2.电阻是电阻的定义式，说明了一种量度和测量电阻的方法，并不说明“电阻与导体两端的电压成正比，与通过导体的电流成反比”。适用于所有导体，无论是“线性电阻”还是“非线性电阻”。对同一个线性导体，不管电压和电流的大小怎样变化，比值R都是恒定的，对于不同的导体，R的数值一般是不同的，R是一个与导体本身性质有关的物理量。3.导体的伏安特性曲线导体的伏安特性曲线是直线的电学元件叫做线性元件，对欧姆定律不适用的元件，电流和电压不成正比，伏安特性曲线不是直线，这种电学元件叫做非线性元件。对线性元件，导体的伏安特性曲线的斜率表示导体电阻的倒数（如图1），斜率大的，电阻中学学科网学科精品系列资料WWW.ZXXK:COM版权所有@中学学科网中学学科网学科精品系列资料WWW.ZXXK.COM上中学学科网，下精品学科资料小；对非线性元件，伏安特性曲线上某一点的纵坐标和横坐标的比值，即曲线的割线斜率表示了导体的电阻的倒数（如图2）。下图是二极管的伏安特性曲线：二极管具有单向导电性。加正向电压时，二极管电阻较小，通过二极管的电流较大；加反向电压时，二极管的电阻较大，通过二极管的电流较小。例1．如图所示的图象所对应的两个导体：(1)电阻之比R1:R2为；(2)若两个导体中的电流相等（不为零）时，电压之比U1:U2为；(3)若两个导体的电压相等（不为零）时，电流之比为I1:I2。（例1）解析：(1)从I-U图象可以得出1、2两个导体的电阻是定值电阻，电阻的大小等于图象斜率的倒数，所以即R1:R2＝3:1(2)由欧姆定律得中学学科网学科精品系列资料WWW.ZXXK:COM版权所有@中学学科网中学学科网学科精品系列资料WWW.ZXXK.COM上中学学科网，下精品学科资料(3)由欧姆定律得例2．实验室用的小灯泡灯丝的I-U特性曲线可用以下哪个图象来表示（）（例2）解析：灯丝在通电后一定会发热，当温度达到一定值时才会发出可见光，这时温度能达到很高，因此必须考虑到灯丝的电阻将随温度的变化而变化。随着电压的升高，电流增大，灯丝的电功率将会增大，温度升高，电阻率也将随之增大，电阻增大。U越大，I-U曲线上对应点于原点连线的斜率必然越小，选A。【同步检测】1.关于欧姆定律的适用条件，下列说法正确的是（）A．欧姆定律是在金属导体导电的基础上总结出来的，对于其他导体不适用B．欧姆定律也适用于电解液导电C．欧姆定律对于气体导电也适用D．欧姆定律适用于一切导体2.两电阻R1、R2的电流I和电压U的关系如图所示，可知电阻大小之比R1:R2等于()A.1:3B.3:1C.D.（第2题）3.加在某段导体两端的电压变为原来的时，导体总的电流就减小0.6A，如果所加电压变为原来的2倍，则导体中的电流将变为（）A.0.6AB.1.2AC.0.9AD.1.8A4.一个标有“4V，0.7A”的小灯泡，所加的电压U由零逐渐增大到4V，在此过程中电压U和电流I的关系可以用图象表示，在图中符合实际的是()（第5题）5.某电阻的两端电压为10...
